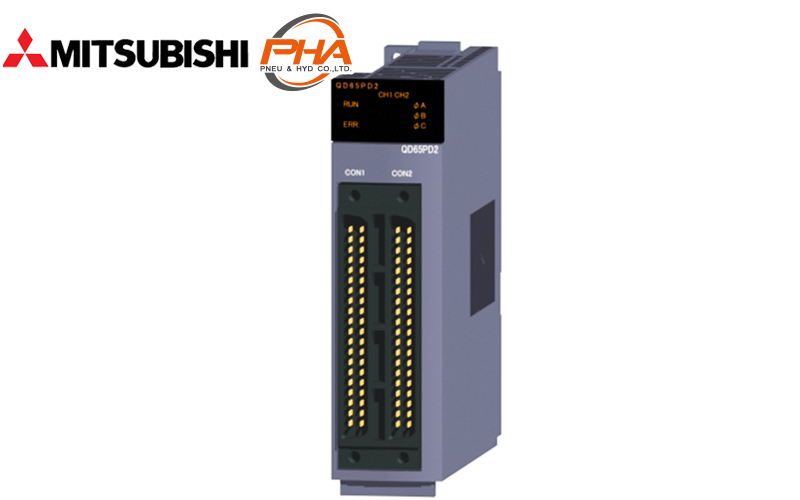

Mitsubishi PLC MELSEC-Q series - High-speed Counter Module

English

ไทย

PLC MELSEC-Q series - High-speed Counter Module

Specifications

Features

Specifications | PLC MELSEC-Q series - High-speed Counter Module

Model	Slot		Max count speed	Split slot	Power supply type
QD62	2	2-phase input	200 kpps	-	5 VDC, 12 VDC and 24 VDC
QD62E					5 VDC, 12 VDC and 24 VDC
QD65PD2					5 VDC, 12 VDC and 24 VDC
QD62D			500 kpps		Different output drive
QD64D2			4 Mpps		Different output drive
QD65PD2			8 Mpps		Different output drive
QD63P6	6		200 kpps		5 VDC
QD60P8-G	8	1-phase input	30 kpps	•	5 VDC, 12 VDC and 24 VDC

Features | PLC MELSEC-Q series - High-speed Counter Module

Inputs may be connected to a variety of devices for positioning control, precision measurement, etc. The maximum counting speed may be adjusted via parameter (excluding QD64D2) for more reliable counting at lower frequencies.

Properties | PLC MELSEC-Q series - High-speed Counter Module

PLC MELSEC-Q series	High-speed Counter Module
Chnnel	2, 6 channel
Count speed	1, 2, 4, 8 Mpps
Count speed	10, 100, 200, 500 kpps
Count input signal	5, 12, 24 VDC
Count input signal	Replaceable drive
External input signal	5, 12, 24 VDC
Outgoing coaxial signal	Transistor (Sink), 12 / 24 VDC, 0.5 A / points 2 A / Common
	Transistor (Sink), 12 / 24 VDC, 0.1 A / points 0.4 A / Common
	Transistor (Sink), 12 / 24 VDC, 0.1 A / points 0.8 A / Common
Wiring partern	Connector 40 pin

PLC MELSEC-Q series - High-speed Counter Module

ดาวน์โหลดไฟล์ PDF

ข้อมูลทางเทคนิค

คุณสมบัติ

ข้อมูลทางเทคนิค | PLC MELSEC-Q series - High-speed Counter Module

โมเดล	จำนวนช่อง		เร็วที่สุดที่นับได้	ช่องที่แยกออกจากกัน	ชนิดแหล่งจ่าย
QD62	2	2-phase input	200 kpps	-	5 VDC, 12 VDC และ 24 VDC
QD62E					5 VDC, 12 VDC และ 24 VDC
QD65PD2					5 VDC, 12 VDC และ 24 VDC
QD62D			500 kpps		เอาต์พุตไดรฟ์ที่แตกต่างกัน
QD64D2			4 Mpps		เอาต์พุตไดรฟ์ที่แตกต่างกัน
QD65PD2			8 Mpps		เอาต์พุตไดรฟ์ที่แตกต่างกัน
QD63P6	6		200 kpps		5 VDC
QD60P8-G	8	1-phase input	30 kpps	มี	5 VDC, 12 VDC และ 24 VDC

คุณสมบัติ | PLC MELSEC-Q series - High-speed Counter Module

โมดูลสามารถเชื่อมต่อเข้ากับอุปกรณ์ต่างๆ เพื่อการควบคุม Position, การวัดค่าที่แม่นยำ และอื่นๆ โดยสามารคปรับความเร็วสูงสุดในการรนับ เพื่อเพิ่มประสิทพฺภาพและความแม่นยำของข้อมูล

ข้อมูลจำเพาะ | PLC MELSEC-Q series - High-speed Counter Module

PLC MELSEC-Q series	High-speed Counter Module
จำนวน Chnnel	2, 6 channel
ความเร็วในการนับจำนวน	1, 2, 4, 8 Mpps
ความเร็วในการนับจำนวน	10, 100, 200, 500 kpps
สัญญาณอินพุตของการนับจำนวน	5, 12, 24 VDC
สัญญาณอินพุตของการนับจำนวน	ตัวขับเคลื่อนที่เปลี่ยนได้
สัญญาณอินพุตจากภายนอก	5, 12, 24 VDC
สัญญาณโคอินซิเดนซ์ขาออก	ทรานซิสเตอร์ (ซิงค์), 12 / 24 VDC, 0.5 A / จุด 2 A / Common
	ทรานซิสเตอร์ (ซิงค์), 12 / 24 VDC, 0.1 A / จุด 0.4 A / Common
	ทรานซิสเตอร์ (ซิงค์), 12 / 24 VDC, 0.1 A / จุด 0.8 A / Common
รูปแบบการต่อสาย	ขั้วต่อ 40 พิน
