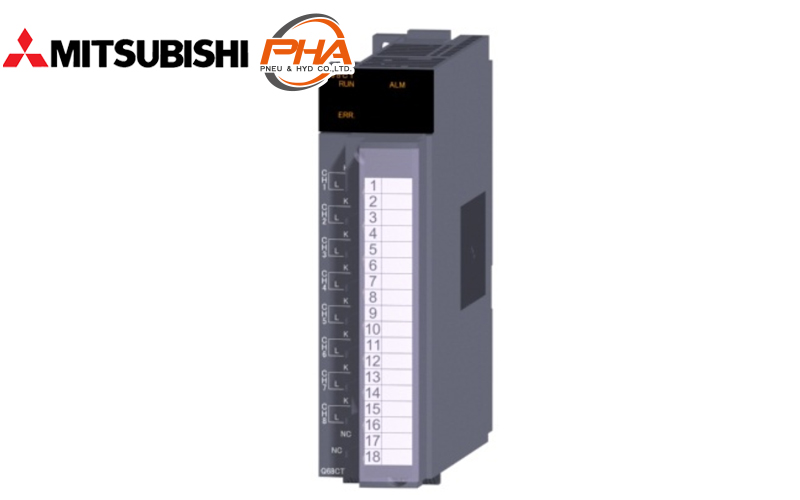

Mitsubishi PLC MELSEC-Q series - Analog Input/Output/ I/O, Load Cell Input, CT Input Module
English
ไทย
PLC MELSEC-Q series - Analog Input/Output/ I/O, Load Cell Input, CT Input Module
Download PDF
Specifications
Features
Specifications | PLC MELSEC-Q series - Analog Input/Output/ I/O, Load Cell Input, CT Input Module
| Slot | Split slot | Analog input | Analog output | |||||
|---|---|---|---|---|---|---|---|---|
| Input voltage | Input current | Signal | Load Cell | CT | Output voltage | Output current | ||
| 1 | - | - | - | Q61LD | - | - | - | |
| 2 | ● | - | - | Q62AD-DGH | - | - | Q62DA-FG | |
| - | - | - | - | - | - | Q62DAN | ||
| Q64AD2DA | ||||||||
| 4 | ● | Q64AD-GH | - | - | - | - | - | |
| - | Q64AD | - | - | - | Q64DAN | |||
| Q64ADH | Q64DAH | |||||||
| Q64AD2DA | - | |||||||
| 6 | ● | - | - | Q66AD-DG | - | - | Q66DA-G | |
| 8 | ● | Q68AD-G | - | - | - | - | - | |
| - | Q68ADV | Q68ADI | - | - | Q68CT | Q68DAVN | Q68DAIN | |
Features | PLC MELSEC-Q series - Analog Input/Output/ I/O, Load Cell Input, CT Input Module
Lineup of analog input/output, load cell, and CT input module equipped with various functions are ready to support various site control needs. Modules for channel-to-channel isolation, which are most suited to process control, are available as well.
Properties | PLC MELSEC-Q series - Analog Input/Output/ I/O, Load Cell Input, CT Input Module
| PLC MELSEC-Q series | Analog Input/Output/ I/O, Load Cell Input, CT Input Module |
|---|---|
| Channel | 1, 2, 4, 6, 8 ch |
| Output 2, 4 ch | |
| I / O | -10 to 10 VDC, -12 to 12 VDC, 0 to 3.3 mV/V |
| 0 - 20 mA DC, 0 - 22 mA DC, 4 - 20 mA DC | |
| 0 - 400 A AC, 0 - 600 A AC | |
| Output 2, 4 ch | |
| Resolution | 0 to 4000, -4000 to 4000 , 0 to 12000 |
| 0 to 32000, 0 to 64000, 0 to 10000 | |
| -16000 to 16000, -32000 to 32000, -64000 to 64000 | |
| 0 to 20000, -20000 to 20000 | |
| Respone time | 20 µs / ch - 100 ms / 8 ch |
| Wiring partern | Screw terminal block |
| 40-PIN C |
PLC MELSEC-Q series - Analog Input/Output/ I/O, Load Cell Input, CT Input Module
ดาวน์โหลดไฟล์ PDF ข้อมูลทางเทคนิค
คุณสมบัติ
ข้อมูลทางเทคนิค | PLC MELSEC-Q series - Analog Input/Output/ I/O, Load Cell Input, CT Input Module
| จำนวนของช่อง | ช่องแยก | อนาล็อกอินพุต | อนาล็อก เอาต์พุต | |||||
|---|---|---|---|---|---|---|---|---|
| อินพุตแรงดัน | อินพุตกระแส | ปรับสัญญาณ | Load Cell | CT | เอาต์พุตแรงดัน | เอาต์พุตกระแส | ||
| 1 ช่อง | - | - | - | Q61LD | - | - | - | |
| 2 ช่อง | ● | - | - | Q62AD-DGH | - | - | Q62DA-FG | |
| - | - | - | - | - | - | Q62DAN | ||
| Q64AD2DA | ||||||||
| 4 ช่อง | ● | Q64AD-GH | - | - | - | - | - | |
| - | Q64AD | - | - | - | Q64DAN | |||
| Q64ADH | Q64DAH | |||||||
| Q64AD2DA | - | |||||||
| 6 ช่อง | ● | - | - | Q66AD-DG | - | - | Q66DA-G | |
| 8 ช่อง | ● | Q68AD-G | - | - | - | - | - | |
| - | Q68ADV | Q68ADI | - | - | Q68CT | Q68DAVN | Q68DAIN | |
คุณสมบัติ | PLC MELSEC-Q series - Analog Input/Output/ I/O, Load Cell Input, CT Input Module
โมดูลที่รับและส่งสัญญาณอนาล็อก ซึ่งถูกออกแบบมารองรับการใช้งานได้อย่างกว้างขวางไม่ว่าจะเป็นการรับสัญญาณอนาล็อกจาก CT, Load call และอื่นๆ ทั้งนี้ ผู้ใช้งานสามารถเลือกผลิตภัณฑ์มาประยุกต์ใช้กับในไลน์, อุปกรณ์ หรือเครื่องจักรได้หลากหลาย
ข้อมูลจำเพาะ | PLC MELSEC-Q series - Analog Input/Output/ I/O, Load Cell Input, CT Input Module
| PLC MELSEC-Q series | Analog Input/Output/ I/O, Load Cell Input, CT Input Module |
|---|---|
| จำนวน channel | 1, 2, 4, 6, 8 ch |
| เอาต์พุต 2, 4 ch | |
| อินพุต / เอาต์พุต | -10 to 10 VDC, -12 to 12 VDC, 0 to 3.3 mV/V |
| 0 - 20 mA DC, 0 - 22 mA DC, 4 - 20 mA DC | |
| 0 - 400 A AC, 0 - 600 A AC | |
| เอาต์พุต 2, 4 ch | |
| ความละเอียด | 0 ถึง 4000, -4000 ถึง 4000 , 0 ถึง 12000 |
| 0 ถึง 32000, 0 ถึง 64000, 0 ถึง 10000 | |
| -16000 ถึง 16000, -32000 ถึง 32000, -64000 ถึง 64000 | |
| 0 ถึง 20000, -20000 ถึง 20000 | |
| ความเร็วในการรับส่งสัญญาณ | 20 µs / ch - 100 ms / 8 ch |
| รูปแบบการต่อสาย | Screw terminal block |
| 40-PIN C |
