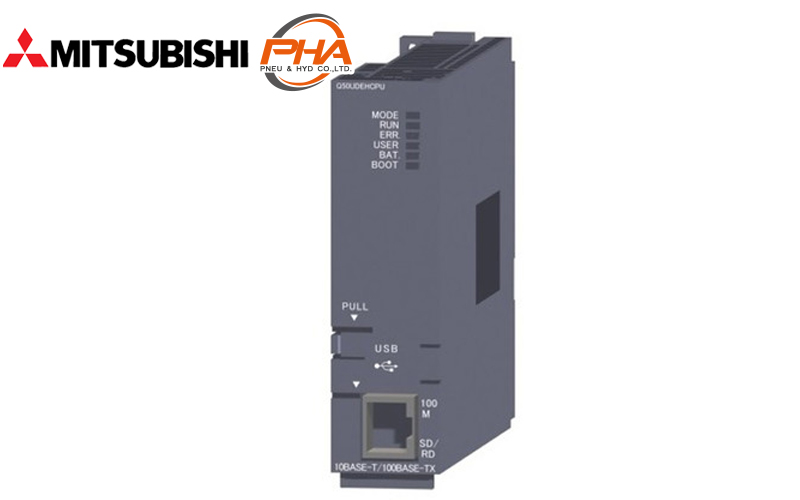

Mitsubishi PLC MELSEC-Q series - Universal Build-in Ethernet
English
ไทย
PLC MELSEC-Q series - Universal Build-in Ethernet
Download PDF
Features
Specifications
Features | PLC MELSEC-Q series - Universal Build-in Ethernet
User-friendly programmable controllers based on requirement of production sites; Mitsubishi Electric takes this approach in its manufacturing process. The MELSEC-Q Series offers programmable controller, process, redundant, C language, motion, robot, and CNC CPUs to cover various different control requirements.
Properties | PLC MELSEC-Q series - Universal Build-in Ethernet
| PLC MELSEC-Q series | Universal Build-in Ethernet |
|---|---|
| Basic operation processing speed | 9.5, 20 ns |
| Program capacity | 30 - 1,000 k step |
| I/O | 4096 |
| Communication | USB / Ethernet |
| Memory card | SRAM / FLASH / ATA |
Specifications | PLC MELSEC-Q series - Universal Build-in Ethernet
| Model | Program capacity | Device capacity (Standard equipment + standard RAM) | Standard ROM capacity | I/O | Processing speed (LD) | Connect port | Memory card |
|---|---|---|---|---|---|---|---|
| Q26UDVCPU | 260K steps | 700K words (60K+640K) |
4102K bytes | 4096 | 1.9 ns | USB / Ethernet | SD memory card, SDHC memory card |
| Q13UDVCPU | 130K steps | 572K words (60K+512K) |
2051K bytes | ||||
| Q06UDVCPU | 60K steps | 424K words (40K+384K) |
1025.5K bytes | ||||
| Q04UDVCPU | 40K steps | 168K words (40K+128K) |
|||||
| Q03UDVCPU | 30K steps | 126K words (30K+96K) |
|||||
| Q100UDEHCPU | 1000K steps | 925K words (29K+896K) |
16384K bytes | 9.5 ns | SRAM card, FLASH card, ATA card |
||
| Q50UDEHCPU | 500K steps | 797K words (29K+768K) |
8092K bytes | ||||
| Q26UDEHCPU | 260K steps | 669K words (29K+640K) |
4096K bytes | ||||
| Q26UDHCPU | USB / RS-232 | ||||||
| Q20UDEHCPU | 200K steps | USB / Ethernet | |||||
| Q20UDHCPU | USB / RS-232 | ||||||
| Q13UDEHCPU | 130K steps | 541K words (29K+512K) |
2048K bytes | USB / Ethernet | |||
| Q13UDHCPU | USB / RS-232 | ||||||
| Q10UDEHCPU | 100K steps | USB / Ethernet | |||||
| Q10UDHCPU | USB / RS-232 | ||||||
| Q06UDEHCPU | 60K steps | 413K words (29K+384K) |
1024K bytes | USB / Ethernet | |||
| Q06UDHCPU | USB / RS-232 | ||||||
| Q04UDEHCPU | 40K steps | 157K words (29K+128K) |
USB / Ethernet | ||||
| Q04UDHCPU | USB / RS-232 | ||||||
| Q03UDECPU | 30K steps | 125K words (29K+96K) |
20ns | USB / Ethernet | |||
| Q03UDCPU | USB / RS-232 | ||||||
| Q02UCPU | 20K steps | 93K words (29K+64K) |
512K bytes | 2048 | 40ns | USB / RS-232 | |
| Q01UCPU | 15K steps | 1024 | 60ns | — | |||
| Q00UCPU | 10K steps | 80ns | |||||
| Q00UJCPU | 29K words | 256K bytes | 256 | 120ns |
| Redundant CPU | |||||
|---|---|---|---|---|---|
| Model | Program capacity | I/O | Processing speed (LD) | Connect port | Memory card |
| Q12PRHCPU | 124K steps | 4096 | 34 ns | USB / RS-232 | SRAM card, FLASH card, ATA card |
| Q25PRHCPU | 252K steps | ||||
PLC MELSEC-Q series - Universal Build-in Ethernet
ดาวน์โหลดไฟล์ PDF คุณสมบัติ
ข้อมูลทางเทคนิค
คุณสมบัติ | PLC MELSEC-Q series - Universal Build-in Ethernet
Mitsubishi Electric ยึดถือหลักการออกแบบ PLC ที่ใช้งานง่ายสำหรับลูกค้า และโดยอิงจากผู้ใช้งานเป็นหลักโดยมีโมดูล CPU ที่รองรับการใช้งานที่หลากหลาย ตั้งแต่ Process CPU, Redundant CPU, C language CPU, Motion CPU, Robot CPU, ไปจนถึง CNC CPU
ข้อมูลจำเพาะ | PLC MELSEC-Q series - Universal Build-in Ethernet
| PLC MELSEC-Q series | Universal Build-in Ethernet |
|---|---|
| ความเร็วการประมวลผลของ Ladder | 9.5, 20 ns |
| ความจุโปรแกรม | 30 - 1,000 k บรรทัด |
| จำนวนจุด I/O | 4096 จุด |
| อุปกรณ์สื่อสาร | USB / Ethernet |
| การ์ดหน่วยความจำที่รองรับ | SRAM / FLASH / ATA |
ข้อมูลทางเทคนิค | PLC MELSEC-Q series - Universal Build-in Ethernet
| โมเดล | ความจุโปรแกรม | ความจุของอุปกรณ์(อุปกรณ์มาตรฐาน + RAM มาตรฐาน) | ความจุ ROM มาตรฐาน | จำนวน อินพุต / เอาต์พุต | ความเร็วในการประมวลผล (LD) | พอร์ตเชื่อมต่อ | การ์ดหน่วยความจำ |
|---|---|---|---|---|---|---|---|
| Q26UDVCPU | 260K steps | 700K words (60K+640K) |
4102K bytes | 4096 จุด | 1.9ns | USB / Ethernet | SD memory card, SDHC memory card |
| Q13UDVCPU | 130K steps | 572K words (60K+512K) |
2051K bytes | ||||
| Q06UDVCPU | 60K steps | 424K words (40K+384K) |
1025.5K bytes | ||||
| Q04UDVCPU | 40K steps | 168K words (40K+128K) |
|||||
| Q03UDVCPU | 30K steps | 126K words (30K+96K) |
|||||
| Q100UDEHCPU | 1000K steps | 925K words (29K+896K) |
16384K bytes | 9.5ns | SRAM card, FLASH card, ATA card |
||
| Q50UDEHCPU | 500K steps | 797K words (29K+768K) |
8092K bytes | ||||
| Q26UDEHCPU | 260K steps | 669K words (29K+640K) |
4096K bytes | ||||
| Q26UDHCPU | USB / RS-232 | ||||||
| Q20UDEHCPU | 200K steps | USB / Ethernet | |||||
| Q20UDHCPU | USB / RS-232 | ||||||
| Q13UDEHCPU | 130K steps | 541K words (29K+512K) |
2048K bytes | USB / Ethernet | |||
| Q13UDHCPU | USB / RS-232 | ||||||
| Q10UDEHCPU | 100K steps | USB / Ethernet | |||||
| Q10UDHCPU | USB / RS-232 | ||||||
| Q06UDEHCPU | 60K steps | 413K words (29K+384K) |
1024K bytes | USB / Ethernet | |||
| Q06UDHCPU | USB / RS-232 | ||||||
| Q04UDEHCPU | 40K steps | 157K words (29K+128K) |
USB / Ethernet | ||||
| Q04UDHCPU | USB / RS-232 | ||||||
| Q03UDECPU | 30K steps | 125K words (29K+96K) |
20ns | USB / Ethernet | |||
| Q03UDCPU | USB / RS-232 | ||||||
| Q02UCPU | 20K steps | 93K words (29K+64K) |
512K bytes | 2048 จุด | 40ns | USB / RS-232 | |
| Q01UCPU | 15K steps | 1024 จุด | 60ns | — | |||
| Q00UCPU | 10K steps | 80ns | |||||
| Q00UJCPU | 29K words | 256K bytes | 256 จุด | 120ns |
| Redundant CPU | |||||
|---|---|---|---|---|---|
| โมเดล | ความจุโปรแกรม | จำนวนอินพุต / เอาต์พุต | ความเร็วในการประมวลผล | พอร์ตเชื่อมต่อ | การ์ดหน่วยความจำ |
| Q12PRHCPU | 124K steps | 4096 จุด | 34 ns | USB / RS-232 | SRAM card, FLASH card, ATA card |
| Q25PRHCPU | 252K steps | ||||
