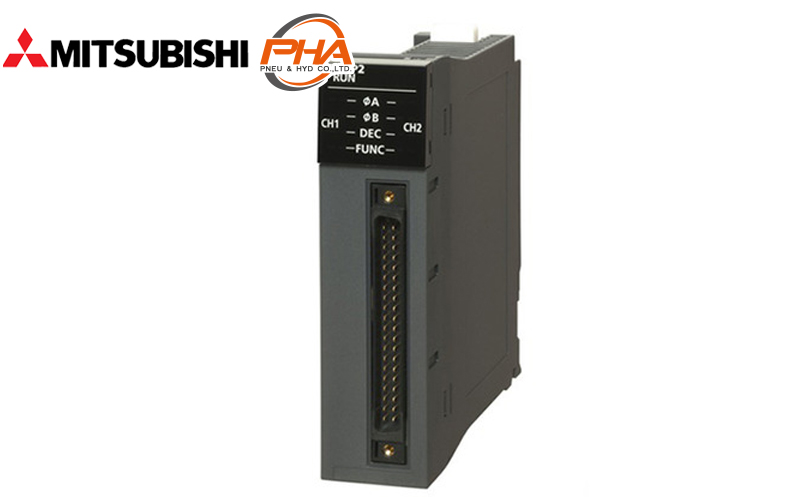

PLC MELSEC iQ-R series - High-Speed Counter Modules

Specifications

Features

Specifications | PLC MELSEC iQ-R series - High-Speed Counter Modules

Model	Control axes	Counting speed switch (ms)	Output frequency	Compatible output type
RD62P2	2	10 k - 200 k	0 - 200 kHz	Transistor (sink) 12 / 24 V 0.5 A / points
RD62P2E		10 k - 200 k		Transistor (source) 12 / 24 V 0.1 A / points
RD62D2		10 k - 8 M		Transistor (sink) 12 / 24 V 0.5 A / points

Features | PLC MELSEC iQ-R series - High-Speed Counter Modules

Positioning and other controls are available by combining with external encoders. The maximum counting speed can be switched for counting, from a high-speed pulse to a gentle rise/fall low-frequency pulse.

Properties | PLC MELSEC iQ-R series - High-Speed Counter Modules

PLC MELSEC iQ-R series	High-Speed Counter Modules
channel	2
Counting speed switch	10 kpps
	100 kpps
	200 kpps
	500 kpps
	1 Mpps
	2 Mpps
	4 Mpps
	8 Mpps
Count input signal	DC 5 V
	DC 12 V
	DC 24 V
	Differential line driver (Not external input)
Coincidence output	Trasistor (Sink), DC 12 / 24 V, 0.5 A / 1 points, 2 A / 1 common
Coincidence output	Transistor (Source), DC 12 / 24 V, 0.1 A / 1 points, 0.4 A / 1 common
External interface	Connector 40 pin

PLC MELSEC iQ-R series - High-Speed Counter Modules

ดาวน์โหลดไฟล์ PDF

ข้อมูลทางเทคนิค

คุณสมบัติ

ข้อมูลทางเทคนิค | PLC MELSEC iQ-R series - High-Speed Counter Modules

รุ่น	จำนวนแกนที่ควบคุมได้	เวลานับที่เร็วที่สุด (ms)	ความถี่เอาต์พุต	ชนิดเอาต์พุตที่ใช้ในเวลาเดียวกัน
RD62P2	2	10 k - 200 k	0 - 200 kHz	ทรานซิสเตอร์ (ซิงค์) 12 / 24 V 0.5 A / จุด
RD62P2E		10 k - 200 k		ทรานซิสเตอร์ (ซอร์ส) 12 / 24 V 0.1 A / จุด
RD62D2		10 k - 8 M		ทรานซิสเตอร์ (ซิงค์) 12 / 24 V 0.5 A / จุด

คุณสมบัติ | PLC MELSEC iQ-R series - High-Speed Counter Modules

สามารถใช้ร่วมกับ encoder จากภายนอกเพื่อทำการควบคุมต่างๆ เช่น การกำหนดตำแหน่ง เป็นต้น สามารถเปลี่ยนความเร็วในการนับค่าได้สูงสุด โดยสามารถนับค่าได้ตั้งแต่พัลส์ความเร็วสูงไปจนถึงพัลส์ความถี่ต่ำทั้ง เพิ่มขึ้น / ลดลง

ข้อมูลจำเพาะ | PLC MELSEC iQ-R series - High-Speed Counter Modules

PLC MELSEC iQ-R series	High-Speed Counter Modules
จำนวน channel	2
สวิตช์ความเร็วในการนับจำนวน	10 kpps
	100 kpps
	200 kpps
	500 kpps
	1 Mpps
	2 Mpps
	4 Mpps
	8 Mpps
สัญญาณอินพุตนับจำนวน	DC 5 V
	DC 12 V
	DC 24 V
	Differential line driver
เอาต์พุตแบบโคอินชิเดนท์	ทรานซิสเตอร์ (แบบซิงค์), DC 12 / 24 V, 0.5 A / 1 จุด, 2 A / 1 คอมมอน
เอาต์พุตแบบโคอินชิเดนท์	ทรานซิสเตอร์ (แบบซอร์ส), DC 12 / 24 V, 0.1 A / 1 จุด, 0.4 A / 1 คอมมอน
รูปแบบการเชื่อมต่อภายนอก	ขั้วต่อ 40 พิน
