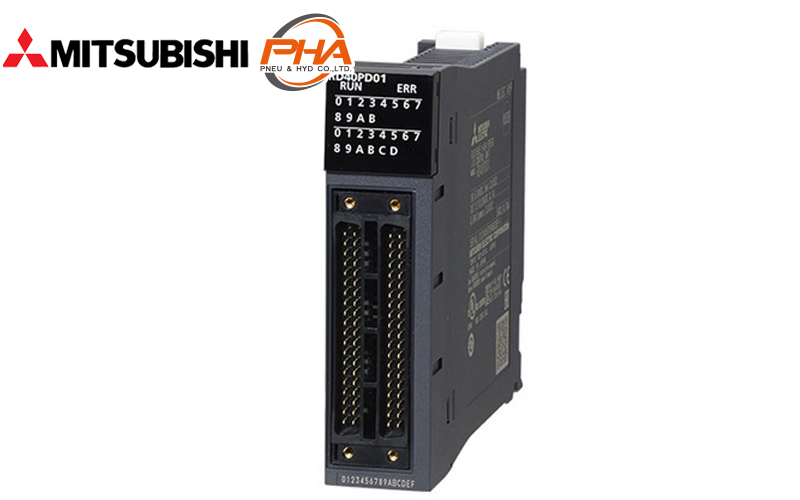

Mitsubishi PLC MELSEC iQ-R series - Flexible High-speed I/O Control Modules
English
ไทย
PLC MELSEC iQ-R series - Flexible High-speed I/O Control Module
Download PDF
Specifications
Features
Specifications | PLC MELSEC iQ-R series - Flexible High-speed I/O Control Modules
| Model | Control axes | Counting speed switch (ms) | Output frequency | Compatible output type |
|---|---|---|---|---|
| RD62P2 | 2 | 10 k - 200 k | 0 - 200 kHz | Transistor (sink) 12 / 24 V 0.5 A / common |
| RD62P2E | Transistor (source) 12 / 24 V 0.1 A / points | |||
| RD62D2 | 10 k - 8 M | Transistor (sink) 12 / 24 V 0.5 A / points |
Features | PLC MELSEC iQ-R series - Flexible High-speed I/O Control Modules
Can respond at high speed. Without being dependent on CPU processing and bus performance and still able to respond stably on input and output With hardware processing FPGA settings can be easily set up with select, connect, parameter setup commands with specific devices.
Properties | PLC MELSEC iQ-R series - Flexible High-speed I/O Control Modules
| PLC MELSEC iQ-R series | Flexible High-speed I/O Control Modules |
|---|---|
| Input | 12 points (DC 5 V / 24 V) |
| Output | 8 points (DC), 6 points (Diferential) |
| Number of Interrupt signal | 8 points |
| Respone time input / output | ≤ 1 µs |
| Pulse input speed | Max. 200 kpps (DC), Max. 8 Mpps (Differential) |
| Pulse output speed | Max. 200 kpps (DC), Max. 8 Mpps (Differential) |
| Main function Block | External input, Parallel encoder, SSI encoder, Logic Multifunction counter, External output |
PLC MELSEC iQ-R series - Flexible High-speed I/O Control Module
ดาวน์โหลดไฟล์ PDF ข้อมูลทางเทคนิค
คุณสมบัติ
ข้อมูลทางเทคนิค | PLC MELSEC iQ-R series - Flexible High-speed I/O Control Modules
| รุ่น | จำนวนแกนที่ควบคุมได้ | เวลานับที่เร็วที่สุด (ms) | ความถี่เอาต์พุต | ชนิดเอาต์พุตที่ใช้ในเวลาเดียวกัน |
|---|---|---|---|---|
| RD62P2 | 2 | 10 k - 200 k | 0 - 200 kHz | ทรานซิสเตอร์ (ซิงค์) 12 / 24 V 0.5 A / จุด |
| RD62P2E | ทรานซิสเตอร์ (ซอร์ส) 12 / 24 V 0.1 A / จุด | |||
| RD62D2 | 10 k - 8 M | ทรานซิสเตอร์ (ซิงค์) 12 / 24 V 0.5 A / จุด |
คุณสมบัติ | PLC MELSEC iQ-R series - Flexible High-speed I/O Control Modules
สามารถตอบสนองได้ด้วยความเร็วสูง โดยไม่ต้องขึ้นอยู่กับการประมวลผลของ CPU และประสิทธิภาพของบัส และยังสามารถตอบสนองต่ออินพุทและเอาท์พุทได้อย่างเสถียร ด้วยการประมวลผลของฮาร์ดแวร์ สามารถตั้งค่า FPGA ได้อย่างง่ายดายด้วยคำสั่งเลือก เชื่อมต่อ ตั้งค่าพารามิเตอร์ด้วยอุปกรณ์เฉพาะ
ข้อมูลจำเพาะ | PLC MELSEC iQ-R series - Flexible High-speed I/O Control Modules
| PLC MELSEC iQ-R series | Flexible High-speed I/O Control Modules |
|---|---|
| จำนวนอินพุต | 12 จุด (DC 5 V / 24 V) |
| จำนวนเอาต์พุต | 8 จุด (DC), 6 จุด (Diferential) |
| จำนวนสัญญาณอินเตอร์รับ | 8 จุด |
| เวลาตอบสนองอินพุต / เอาต์พุต | น้อยกว่าหรือเท่ากับ 1 µs |
| ความเร็วอินพุตพัลส์ | สูงสุด 200 kpps (DC), สูงสุด 8 Mpps (Differential) |
| ความเร็วเอาต์พุตพัลส์ | สูงสุด 200 kpps (DC), สูงสุด 8 Mpps (Differential) |
| ฟังก์ชันหลักที่ดำเนินการได้โดยใช้บล็อกหลัก | อินพุตภายนอก, ตัวเข้ารหัสแบบขนาน, ตัวเข้ารหัสแบบ SSI, เคาน์เตอร์มัลติฟังก์ชัน, การดำเนินงานเชิงลอจิก, เอาต์พุตภายนอก |
