Mitsubishi PLC MELSEC-F series - FX3G

English

ไทย

PLC MELSEC-F series - FX3G

Download PDF

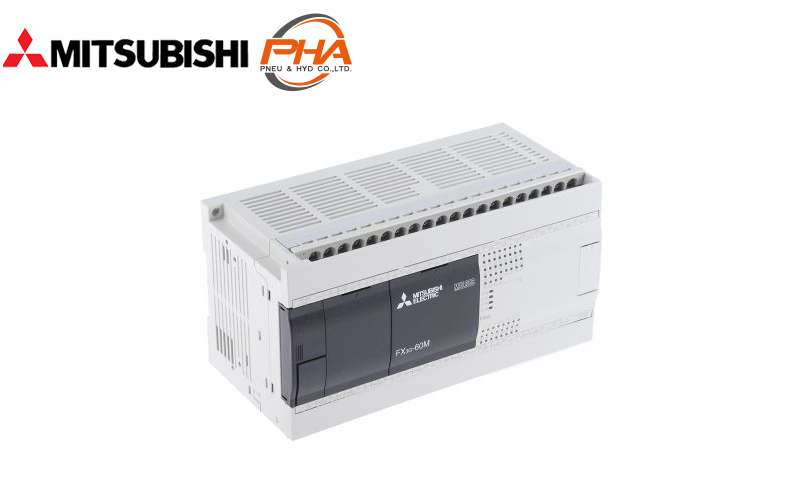

Mitsubishi MELSEC-F series - FX3G — Mitsubishi PLC MELSEC-F series - FX3G

Model Numbers

Specifications

Features

Model Numbers | PLC MELSEC-F series FX3S

Example: FX3G-14MR/ES-A, FX3S-20MT/DSS

How to choose: FX3G₍₁₎ - 14₍₂₎ M₍₃₎ R/ES₍₄₎

Number	Meaning	Code	Detail
(1)	Series	FX3G	MITSUBISHI PLC F series
(2)	I/O	-	-
(3)	CPU module	M	CPU
(4)	Power supply, I/O	R/ES (-2AD)	AC power / Input 24 VDC (Sink / Source) / Relay output
		T/ES (-2AD)	AC power / Input 24 VDC (Sink / Source) / Transistor output (Sink)
		T/ESS (-2AD)	AC power / Input 24 VDC (Sink / Source) / Transistor output (Source)
		R/DS	AD power / Input 24 VDC (Sink / Source) / Relay output
		T/DS	DC power / Input 24 VDC (Sink / Source) / Transistor output (Sink)
		T/DSS	DC power / Input 24 VDC (Sink / Source) / Transistor output (Source)

Example: FX3GC-32MT/D, FX3GC-32MT/DSS

How to choose: FX3GC₍₁₎ - 14₍₂₎ M₍₃₎ R/ES₍₄₎ - [ ]₍₅₎

Number	Meaning	Code	Detail
(1)	Series	FX3GC	MITSUBISHI FX3GC series
		FX3UC	MITSUBISHI FX3UC series
		FX3NC	MITSUBISHI FX3NC series
		FX2N	MITSUBISHI FX2N series
		FX0N	MITSUBISHI FX0N series
		FX	MITSUBISHI FX series
(2)	I/O	8	8 points
		16	16 points
		32	32 points
		64	64 points
		96	96 points
(3)	Types	M	Main CPU
(3)	Types	E	Extension I/O
(4)	I/O types	R R/D	Input / output total Input: 24 VDC (Sink / Source) Output: Relay
		R / DS	Input / output total Input: 24 VDC (Sink) Output: Relay
		T T/D	Input / output total Input: 24 VDC (Sink) Output: Transistor (Sink)
		T / DSS	Input / output total Input: 24 VDC (Sink / Source) Output: Transistor (Source)
		X	Only input Assortment 2 "None": input 24 VDC Assortment 2 "UA1/UL": input 100 VAC
		XL	Input 5 VDC
		YR	Relay output
		YR S	Relay output (Polarized type)
		YT	Transistor output
		YS	Triac output (SSR)
(5)	Assortment 2	None	Connection I/O types FX3GC: Connector FX2NC: Connector FX2N: Terminal
		LT LT 2	CC-Link / LT built-in master
		UA1 / UL	Input 100 VAC
		C	Connection I/O type: Connector
		T	Connection I/O type: Terminal

Specifications | PLC MELSEC-F series FX3S

Model	Power supply	I/O			Program capacity	I/O types
Model	Power supply	Total	Input	Output	Program capacity	I/O types
FX3G-14MR/ES-A	AC	14	8	6	32 k Step	DC Input (Sink / Source) / Relay output
FX3G-14MT/ES-A	AC	14	8	6		DC Input (Sink / Source) / Transistor output (Sink)
FX3G-14MT/ESS	AC	14	8	6		DC Input (Sink / Source) / Transistor output (Source)
FX3G-14MR/DS	DC	14	8	6		DC Input / Relay output
FX3G-14MT/DS	DC	14	8	6		DC Input (Sink / Source) / Transistor output (Sink)
FX3G-14MT/DSS	DC	14	8	6		DC Input (Sink / Source) / Transistor output (Source)
FX3G-24MR/ES-A	AC	24	14	10		DC Input (Sink / Source) / Relay output
FX3G-24MT/ES-A	AC	24	14	10		DC Input (Sink / Source) / Transistor output (Sink)
FX3G-24MT/ESS	AC	24	14	10	32 k Step	DC Input (Sink / Source) / Transistor output (Source)
FX3G-24MR/DS	DC	24	14	10		DC Input (Sink / Source) / Relay output
FX3G-24MT/DS	DC	24	14	10		DC Input (Sink / Source) / Transistor output (Sink)
FX3G-24MT/DSS	DC	24	14	10		DC Input (Sink / Source) / Transistor output (Source)
FX3G-40MR/ES-A	AC	40	24	16		DC Input (Sink / Source) / Relay output
FX3G-40MT/ES-A	AC	40	24	16		DC Input (Sink / Source) / Transistor output (Sink)
FX3G-40MT/ESS	AC	40	24	16		DC Input (Sink / Source) / Transistor output (Source)
FX3G-40MR/DS	DC	40	24	16		DC Input (Sink / Source) / Relay output
FX3G-40MT/DS	DC	40	24	16		DC Input (Sink / Source) / Transistor output (Sink)
FX3G-40MT/DSS	DC	40	24	16		DC Input (Sink / Source) / Transistor output (Source)
FX3G-60MR/ES-A	AC	60	36	24		DC Input (Sink / Source) / Relay output
FX3G-60MT/ES-A	AC	60	36	24		DC Input (Sink / Source) / Transistor output (Sink)
FX3G-60MT/ESS	AC	60	36	24		DC Input (Sink / Source) / Transistor output (Source)
FX3G-60MR/DS	DC	60	36	24		DC Input (Sink / Source) / Relay output
FX3G-60MT/DS	DC	60	36	24		DC Input (Sink / Source) / Transistor output (Sink)
FX3G-60MT/DSS	DC	60	36	24		DC Input (Sink / Source) / Transistor output (Source)

Model	Power supply	I/O			Program capacity	I/O types
Model	Power supply	Total	Input	Output	Program capacity	I/O types
FX3GC-32MT/D	AC	32	16	16	32 k Step	DC Input (Sink) / Transistor output (Sink)
FX3GC-32MT/DSS	AC	32	16	16	32 k Step	DC Input (Sink / Source) / Transistor output (Source)

Features | PLC MELSEC-F series - FX3G

3rd generation compact PLC Highly flexible Cost-effective performance suitable for smaller controllers Controllable I/O: 14 - 128 points (Main Unit I/O: 14/24/40/60 points)

Properties | PLC MELSEC-F series - FX3G

PLC MELSEC-Q series	MELSEC-F series - FX3G
Power supply I/O	AC 100 - 240 50 / 60 Hz, DC 24 V
Build-in communication	RS-422, USB (MINI B)
Program capacity	32,000 Step
Instrution time	0.21, 0.42 µs / contact instrution
Input	≥ 128 points
Output	≥ 128 points

PLC MELSEC-F series - FX3G

ดาวน์โหลดไฟล์ PDF

เลือกรุ่นสินค้า

ข้อมูลทางเทคนิค

คุณสมบัติ

เลือกรุ่นสินค้า | PLC MELSEC-F series FX3S

ตัวอย่าง: FX3G-14MR/ES-A, FX3S-20MT/DSS

วิธีการเลือกรุ่น: FX3S₍₁₎ - 10₍₂₎ M₍₃₎ R/ES₍₄₎

หมายเลข	ความหมาย	รหัส	รายละเอียด
(1)	ซีรีส์	FX3S	MITSUBISHI PLC F series
(2)	อินพุต / เอาต์พุต ทั้งหมด	-	-
(3)	โมดูล CPU	M	โมดูล CPU
(4)	แหล่งจ่ายไฟ, ชนิดอินพุต / เอาต์พุต	R/ES (-2AD)	แหล่งจ่ายไฟกระแสสลับ / อินพุต 24 VDC (ซิงค์ / ซอร์ส) / เอาต์พุตรีเลย์
		T/ES (-2AD)	แหล่งจ่ายไฟกระแสสลับ / อินพุต 24 VDC (ซิงค์ / ซอร์ส) / เอาต์พุตทรานซิสเตอร์ (ซิงค์)
		T/ESS (-2AD)	แหล่งจ่ายไฟกระแสสลับ / อินพุต 24 VDC (ซิงค์ / ซอร์ส) / เอาต์พุตทรานซิสเตอร์ (ซอร์ส)
		R/DS	แหล่งจ่ายไฟกระแสตรง / อินพุต 24 VDC (ซิงค์ / ซอร์ส) / เอาต์พุตรีเลย์
		T/DS	แหล่งจ่ายไฟกระแสตรง / อินพุต 24 VDC (ซิงค์ / ซอร์ส) / เอาต์พุตทรานซิสเตอร์ (ซิงค์)
		T/DSS	แหล่งจ่ายไฟกระแสตรง / อินพุต 24 VDC (ซิงค์ / ซอร์ส) / เอาต์พุตทรานซิสเตอร์ (ซอร์ส)

ตัวอย่าง: FX3GC-32MT/D, FX3GC-32MT/DSS

วิธีการเลือก: FX3GC₍₁₎ - 14₍₂₎ M₍₃₎ R/ES₍₄₎ - []₍₅₎

หมายเลข	ความหมาย	รหัส	รายละเอียด
(1)	ซีรีส์	FX3GC	MITSUBISHI FX3GC series
		FX3UC	MITSUBISHI FX3UC series
		FX3NC	MITSUBISHI FX3NC series
		FX2N	MITSUBISHI FX2N series
		FX0N	MITSUBISHI FX0N series
		FX	MITSUBISHI FX series
(2)	I/O	8	8 จุด
		16	16 จุด
		32	32 จุด
		64	64 จุด
		96	96 จุด
(3)	ประเภท	M	โมดูล CPU
(3)	ประเภท	E	สว่นเสริม I/O
(4)	ชนิดของ อินพุต / เอาต์พุต	R R/D	รวม อินพุต / เอาต์พุต อินพุต: 24 VDC (Sink / Source) เอาต์พุต: รีเลย์
		R / DS	รวม อินพุต / เอาต์พุต อินพุต: 24 VDC (ซิงค์) เอาต์พุต: รีเลย์
		T T/D	รวม อินพุต / เอาต์พุต อินพุต: 24 VDC (ซิงค์) เอาต์พุต: ทรานซิสเตอร์ (ซิงค์)
		T / DSS	รวม อินพุต / เอาต์พุต อินพุต: 24 VDC (ซิงค์ / ซอร์ส) เอาต์พุต: ทรานซิสเตอร์ (ซอร์ส)
		X	เฉพาะอินพุต การแบ่งประเภท 2 "None": อินพุต 24 VDC การแบ่งประเภท 2 "UA1/UL": อินพุต 100 VAC
		XL	อินพุต 5 VDC
		YR	รีเลย์ เอาต์พุต
		YR S	รีเลย์ เอาต์พุต (การแบ่งประเภท)
		YT	เอาต์พุต ทรานซิสเตอร์
		YS	เอาต์พุตไตรแอก (SSR)
(5)	การแบ่งประเภท 2	ไม่มี	ชนิดการเชื่อมต่อ I/O FX3GC: คอนเนกเตอร์ FX2NC: คอนเนกเตอร์ FX2N: เทอร์มินอล
		LT LT 2	CC-Link / LT built-in master
		UA1 / UL	อินพุต 100 VAC
		C	ชนิดการเชื่อมต่อ I/O : คอนเนกเตอร์
		T	ชนิดการเชื่อมต่อ I/O : เทอร์มินอล

ข้อมูลทางเทคนิค | PLC MELSEC-F series FX3S

โมเดล	แหล่งจ่ายไฟ	จำนวนอินพุต / เอาต์พุต			ความจุโปรแกรม	ชนิดของอินพุต / เอาต์พุต
โมเดล	แหล่งจ่ายไฟ	จำนวนรวม	จำนวนอินพุต	จำนวนเอาต์พุต	ความจุโปรแกรม	ชนิดของอินพุต / เอาต์พุต
FX3G-14MR/ES-A	แหล่งจ่ายไฟ AC	14	8	6	32 k Step	DC อินพุต (ซิงค์/ซอร์ส) / รีเลย์เอาต์พุต
FX3G-14MT/ES-A	แหล่งจ่ายไฟ AC	14	8	6		DC อินพุต (ซิงค์/ซอร์ส) / ทรานซิสเตอร์เอาต์พุต (ซิงค์)
FX3G-14MT/ESS	แหล่งจ่ายไฟ AC	14	8	6		DC อินพุต (ซิงค์/ซอร์ส) / ทรานซิสเตอร์เอาต์พุต (ซอร์ส)
FX3G-14MR/DS	แหล่งจ่ายไฟ DC	14	8	6		DC อินพุต / รีเลย์เอาต์พุต
FX3G-14MT/DS	แหล่งจ่ายไฟ DC	14	8	6		DC อินพุต (ซิงค์/ซอร์ส) / ทรานซิสเตอร์เอาต์พุต (ซิงค์)
FX3G-14MT/DSS	แหล่งจ่ายไฟ DC	14	8	6		DC อินพุต (ซิงค์/ซอร์ส) /ทรานซิสเตอร์เอาต์พุต (ซอร์ส)
FX3G-24MR/ES-A	แหล่งจ่ายไฟ AC	24	14	10		DC อินพุต (ซิงค์/ซอร์ส) / รีเลย์เอาต์พุต
FX3G-24MT/ES-A	แหล่งจ่ายไฟ AC	24	14	10		DC อินพุต (ซิงค์/ซอร์ส) /ทรานซิสเตอร์เอาต์พุต (ซิงค์)
FX3G-24MT/ESS	แหล่งจ่ายไฟ AC	24	14	10	32 k Step	DC อินพุต (ซิงค์/ซอร์ส) /ทรานซิสเตอร์เอาต์พุต (ซอร์ส)
FX3G-24MR/DS	แหล่งจ่ายไฟ DC	24	14	10		DC อินพุต (ซิงค์/ซอร์ส) / รีเลย์เอาต์พุต
FX3G-24MT/DS	แหล่งจ่ายไฟ DC	24	14	10		DC อินพุต (ซิงค์/ซอร์ส) / ทรานซิสเตอร์เอาต์พุต (ซิงค์)
FX3G-24MT/DSS	แหล่งจ่ายไฟ DC	24	14	10		DC อินพุต (ซิงค์/ซอร์ส) / ทรานซิสเตอร์เอาต์พุต (ซอร์ส)
FX3G-40MR/ES-A	แหล่งจ่ายไฟ AC	40	24	16		DC อินพุต (ซิงค์/ซอร์ส) / รีเลย์เอาต์พุต
FX3G-40MT/ES-A	แหล่งจ่ายไฟ AC	40	24	16		DC อินพุต (ซิงค์/ซอร์ส) / ทรานซิสเตอร์เอาต์พุต (ซิงค์)
FX3G-40MT/ESS	แหล่งจ่ายไฟ AC	40	24	16		DC อินพุต (ซิงค์/ซอร์ส) / ทรานซิสเตอร์เอาต์พุต (ซอร์ส)
FX3G-40MR/DS	แหล่งจ่ายไฟ DC	40	24	16		DC อินพุต (ซิงค์/ซอร์ส) / รีเลย์เอาต์พุต
FX3G-40MT/DS	แหล่งจ่ายไฟ DC	40	24	16		DC อินพุต (ซิงค์/ซอร์ส) / ทรานซิสเตอร์เอาต์พุต (ซิงค์)
FX3G-40MT/DSS	แหล่งจ่ายไฟ DC	40	24	16		DC อินพุต (ซิงค์/ซอร์ส) / ทรานซิสเตอร์เอาต์พุต (ซอร์ส)
FX3G-60MR/ES-A	แหล่งจ่ายไฟ AC	60	36	24		DC อินพุต (ซิงค์/ซอร์ส) / รีเลย์เอาต์พุต
FX3G-60MT/ES-A	แหล่งจ่ายไฟ AC	60	36	24		DC อินพุต (ซิงค์/ซอร์ส) / ทรานซิสเตอร์เอาต์พุต (ซิงค์)
FX3G-60MT/ESS	แหล่งจ่ายไฟ AC	60	36	24		DC อินพุต (ซิงค์/ซอร์ส) / ทรานซิสเตอร์เอาต์พุต (ซอร์ส)
FX3G-60MR/DS	แหล่งจ่ายไฟ DC	60	36	24		DC อินพุต (ซิงค์/ซอร์ส) / รีเลย์เอาต์พุต
FX3G-60MT/DS	แหล่งจ่ายไฟ DC	60	36	24		DC อินพุต (ซิงค์/ซอร์ส) / ทรานซิสเตอร์เอาต์พุต (ซิงค์)
FX3G-60MT/DSS	แหล่งจ่ายไฟ DC	60	36	24		DC อินพุต (ซิงค์/ซอร์ส) / ทรานซิสเตอร์เอาต์พุต (ซอร์ส)

โมเดล	แหล่งจ่ายไฟ	จำนวนอินพุต / เอาต์พุต			ความจุโปรแกรม	ชนิดของอินพุต / เอาต์พุต
โมเดล	แหล่งจ่ายไฟ	จำนวนรวม	จำนวนอินพุต	จำนวนเอาต์พุต	ความจุโปรแกรม	ชนิดของอินพุต / เอาต์พุต
FX3GC-32MT/D	แหล่งจ่ายไฟ AC	32	16	16	32 k Step	DC อินพุต (ซิงค์) / ทรานซิสเตอร์เอาต์พุต (ซิงค์)
FX3GC-32MT/DSS	แหล่งจ่ายไฟ AC	32	16	16	32 k Step	DC อินพุต (ซิงค์ / ซอร์ส) / ทรานซิสเตอร์เอาต์พุต (ซอร์ส)

คุณสมบัติ | PLC MELSEC-F series - FX3G

Standard Model ยุคที่ 3 All-in-One ใช้งานและการต่อขยายที่ยืนหยุ่น ประสิทธิภาพคุ้มราคาเหมาะสมกับการควบคุมขนาดเล็ก ขนาดการควบคุม: 14-128 จุด (Main Module: 14/24/40/60 จุด)

ข้อมูลจำเพาะ | PLC MELSEC-F series - FX3G

PLC MELSEC-Q series	MELSEC-F series - FX3G
แหล่งจ่ายไฟ I/O	AC 100-240 50/60Hz, DC 24 V
ช่องการสื่อสารในตัว	RS-422, USB (MINI B)
ความจุโปรแกรม	32,000 Step
ความเร็วในการประมวลผลคำนวณ	0.21, 0.42 µs / คำสั่ง
จำนวนจุดอินพุต	ไม่เกิน 128 จุด
จำนวนจุดเอาต์พุต	ไม่เกิน 128 จุด
