Mitsubishi MELSEC-F series - Expansion

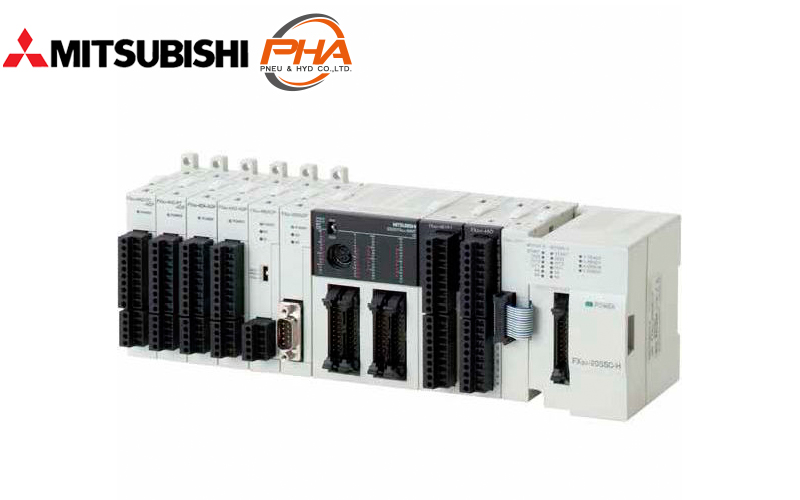

Mitsubishi PLC MELSEC-F series - Expansion

Features | PLC MELSEC-F series - Expansion

MELSEC-F Series Expansion Module : Digital I/O modules (output/input/mix), analog I/O modules (output/input/mix), High speed counter modules, temperature measurement modules, High speed counter modules, Network/communication modules and Option

Extension Unit / Board
Extension blocks
Analog expension
Block / Adapter
Ethernet / MODBUS / PROFIBUS
Communications

Model Numbers | PLC MELSEC-F series - Expansion Units

Example: FX3UC-16MR/D-T, FX3UC-32MT-LT

How to choose: FX3UC(1) - 16(2) M(3) R/D(4) - T(5)

NumberMeaningCodeDetail
(1) Series FX3GC MITSUBISHI FX3GC series
FX3UC MITSUBISHI FX3UC series
FX3NC MITSUBISHI FX3NC series
FX2N MITSUBISHI FX2N series
FX0N MITSUBISHI FX0N series
FX MITSUBISHI FX series
(2) I/O 8 8 points
16 16 points
32 32 points
64 64 points
96 96 points
(3) Type M Main CPU
E Extension I/O
(4) I/O types R
R/D		 Input / output total
Input: 24 VDC (Sink / Source)
Output: Relay
R / DS Input / output total
Input: 24 VDC (Sink)
Output: Relay
T
T/D		 Input / output total
Input: 24 VDC (Sink)
Output: Transistor (Sink)
T / DSS Input / output total
Input: 24 VDC (Sink / Source)
Output: Transistor (Source)
X Only input
Assortment 2 "None": input 24 VDC
Assortment 2 "UA1/UL": input 100 VAC
XL Input 5 VDC
YR Relay output
YR S Relay output (Polarized type)
YT Transistor output
YS Triac output (SSR)
(5) Assortment 2 None Connection I/O types
FX3GC: Connector
FX2NC: Connector
FX2N: Terminal
LT
LT 2		 CC-Link / LT built-in master
UA1 / UL Input 100 VAC
C Connection I/O type: Connector
T Connection I/O type: Terminal

Specifications | PLC MELSEC-F series - Expansion Units

ModelInput / output totalI/OFX PLC Compatible
InputOutputFX 3SFX 3GFX 3UFX 3GCFX 3UC
AC Power Type
FX2N-32ER 32 16 24 V DC (sink) 16 Relay × ○ ○ × ×
FX2N-32ER-ES/UL 24 V DC (sink/source)
FX2N-32ES 24 V DC (sink) Triac
FX2N-32ET 24 V DC (sink) Transistor (sink)
FX2N-32ET-ESS/UL 24 V DC (sink / source) Transistor (source)
FX2N-48ER 48 24 24 V DC (sink) 24 Relay × ○ ○ × ×
FX2N-48ER-ES/UL DC24V (sink/source)
FX2N-48ET 24 V DC (sink) Transistor (sink)
FX2N-48ET-ESS/UL 24 V DC (sink/source) Transistor (source)
FX2N-48ER-UA1/UL 48 24 100 V AC 24 Relay × ○ ○ × ×
DC Power Type
FX2N-48ER-D 48 24 24 V DC (sink) 24 Relay × ○ ○ × ×
FX2N-48ER-DS 24 V DC (sink/source)
FX2N-48ET-D 24 V DC (sink) Transistor (sink)
FX2N-48ET-DSS 24 V DC (sink/source) Transistor (source)

Specifications | PLC MELSEC-F series - Function expansion board

ModelInput / output totalI/OApplicable FX PLC
InputOutputFX 3SFX 3GFX 3UFX 3GCFX 3UC
FX3G-4EX-BD 4 4 24 V DC (sink/source) - - ○ Max 1 Unit *1 ○ Max 1 Unit *2 × × ×
FX3G-2EYT-BD 2 - - 2 Transistor (sink/source) ○ Max 1 Unit *1 ○ Max 1 Unit *2 × × ×
  • *1: Compatible model FX3S Ver. 1.10 up to
  • *2: Compatible model FX3G Ver. 2.20 up to

Specifications | PLC MELSEC-F series - Extension blocks

ModelInput / output totalI/OFX PLC Compatible
InputOutputFX 3SFX 3GFX 3UFX 3GCFX 3UC
Input/output extension blocks
FX2N-8ER 8 4 (8 slot) 24 V DC (sink) 4 (8 slot) Relay × ○ ○ ○ *1*2 ○ *1*2
FX2N-8ER-ES/UL DC24V (sink/source)
FX2N-8EX 8 24 V DC (sink) - -
FX2N-8EX-ES/UL DC24V (sink/source)
FX2N-8EX-UA1/UL 100 V AC
FX2N-16EX 16 16 24 V DC (sink) × ○ ○ ○ *1*2 ○ *1*2
FX2N-16EX-ES/UL 24 V DC (sink/source)
FX2N-16EX-C Connector input 24 V DC (sink)
FX2N-16EXL-C Connector input 5 V DC
Output extension blocks
FX2N-8EYR 8 - - 8 Relay × ○ ○ ○ *1*2 ○ *1*2
FX2N-8EYR-ES/UL
FX2N-8EYR-S-ES/UL Relay (8 points / common)
FX2N-8EYT Transistor (sink)
FX2N-8EYT-H
FX2N-8EYT-ESS/UL Transistor (source)
FX2N-16EYR 16 16 Relay × ○ ○ ○ *1*2 ○ *1*2
FX2N-16EYR-ES/UL
FX2N-16EYS Triac
FX2N-16EYT Transistor (sink)
FX2N-16EYT-ESS/UL Transistor (source)
FX2N-16EYT-C Transistor (sink)
  • *1: For connection FX3GC or FX3UC, Required FX2NC-CNV-IF or FX3UC-1PS-5V.
  • *2: Depending on the master unit model, input / output expansion device connections may or may not be permitted. For details, see the manual of the main unit.

Specifications | PLC MELSEC-F series - Extension blocks for connector type main unit (FX3GC, FX3UC)

ModelInput / output totalI / OFX PLC Compatible
InputOutputFX 3SFX 3GFX 3UFX 3GCFX 3UC
Acc. Terminal block input
FX2NC-16EX-T Terminal block input 16 16 24 V DC (sink) - - × × × ○* ○*
FX2NC-16EX-T-DS Terminal block input DC24V (sink/source)
FX2NC-16EX DC24V (sink)
FX2NC-16EX-DS DC24V (sink/source)
FX2NC-16EX-D/UL DC24V
(sink)
FX2NC-32EX 32 32 24 V DC (sink)
FX2NC-32EX-DS DC24V (sink/source)
FX2NC-32EX-D/UL DC24V (sink)
Acc. Terminal block output
FX2NC-16EYR-T Terminal block output 16 - - 16 Relay × × × ○* ○*
FX2NC-16EYR-T-DS Terminal block output
FX2NC-16EYT Transistor (sink)
FX2NC-16EYT-DSS Transistor (source)
FX2NC-16EYT-D/UL Transistor (sink)
FX2NC-32EYT 32 32 Transistor (sink)
FX2NC-32EYT-DSS Transistor (source)
FX2NC-32EYT-D/UL Transistor (sink)
Acc. Terminal block input/output
FX2NC-64ET 64 32 24 VDC (sink) 32 จุด Transistor (sink) × × × ○* ○*
  • *: It depends on the model of the main unit. Input / output It may or may not be permitted. For details, see the manual of the main unit.

Specifications | PLC MELSEC-F series - Analog expansion board

Model
(Slot)		Detail inputFX PLC Compatible
TypeVoltage inputInput currentFX 3SFX 3GFX 3UFX 3GCFX 3UC
FX3G-2AD-BD (2 Input slot) Input range 0 to 10 V DC 4 to 20 mA DC ○ Max 1 unit *3 ○ Max 2 unit *1*2 × × ×
Resolution 2.5 mV (10 V/4000) 8 μA {(20 - 4 mA)/2000}
FX3G-1DA-BD (2 Input slot) Output 0 to 10 V DC 4 to 20 mA DC ○ Max 1 unit *3 ○ Max 2 unit *1*2 × × ×
Resolution 2.5 mV (10 V/4000) 8 μA {(20 - 4 mA)/2000}
  • *1: Compatible model FX3G Ver. 1.10 up to.
  • *2: FX3G 14 points, 24 points can put 1 model. 40 points, 60 points can put 2 model.
  • *3: Acc. Function board. not compatible FX3S-CNV-ADP

Specifications | PLC MELSEC-F series - Analog Input

Model
(Slot)		Detail inputFX PLC Compatible
TypeVoltage inputInput currentFX 3SFX 3GFX 3UFX 3GCFX 3UC
FX2N-2AD (2 input slot) Input distance 0 to 10 V DC 0 to 5 V DC 4 to 20 mA DC × × ○ Max 8 unit × ○ Max 8 unit *1*2
Resolution 2.5 mV (10 V × 1/4000) 1.25 mV (5 V × 1/4000) 4 μA ((20 - 4 mA) × 1/4000)
FX3U-4AD (4 input slot) Input distance -10 to 10 V DC -20 to 20 mA DC 4 to 20 mA × × ○ Max 8 unit × ○ Max 8 unit *1*2
Resolution 0.32 mV (20 V × 1/64000) 1.25 μA (40 mA × 1/32000)
FX3U-4AD-ADP (4 input slot) Input distance 0 to 10 V DC 4 to 20 mA DC ○ Max 1 unit *8 ○ Max 2 unit *3*4 ○ Max 4 unit *5 ○ Max 2 unit ○ Max 4 unit *5*6
Resolution 2.5 mV (10 V × 1/4000) 10 μA (16 mA/1600)
FX3UC-4AD (4 input slot) Input distance -10 to 10 V DC 4 to 20 mA DC -20 to 20 mA DC × × × × ○ Max 8 unit *2*7
Resolution 0.32 mV (20 V × 1/64000) 2.50 mV (20 V × 1/8000) 1.25 μA (40 mA × 1/32000) 5.0 μA (40 mA × 1/8000)
FX2N-8AD (8 input slot) Input distance -10 to 10 V DC 4 to 20 mA DC -20 to 20 mA DC × × ○ Max 8 unit × ○ Max 8 unit *1*2
Resolution 0.63 mV (20 V × 1/32000) 2.50 mV (20 V × 1/8000)

2.5 μA(40 mA × 1/16000) 2 μA (16 mA × 1/8000) 5.0 μA (40 mA × 1/8000) 4 μA (16 mA × 1/4000)
  • *1: For connection FX3UC, Required FX2NC-CNV-IF or FX3UC-1PS-5V.
  • *2: FX3UC-32MT-LT(-2): 7 units. FX3UC-**MT/D, FX3UC-**MT/DSS, FX3UC-16MR/D(S)-T: 8 units.
  • *3: FX3G 14 points, 24 points can put 1 model. 40 points, 60 points can put 2 model.
  • *4: For connection FX3G Required FX3G-CNV-ADP.
  • *5: For connection FX3U, Required acc. function board.
  • *6: FX3UC-32MT-LT support Ver. 1.20 up to
  • *7: FX3UC-32MT-LT support Ver. 1.30 up to
  • *8: For connection FX3S Required FX3S-CNV-ADP.

Specifications | PLC MELSEC-F series - Analog Output

Model
(Slot)		Detail outputFX PLC Compatible
TypeVoltage outputOutput currentFX 3SFX 3GFX 3UFX 3GCFX 3UC
FX2N-2DA (2 output slot) Output distance 0 to 10 V DC 0 to 5 V DC 4 to 20 mA DC × × ○ Max. 8 units × ○ Max. 8 units *1*2
Resolution 2.5 mV (10 V × 1/4000) 1.25 mV (5 V × 1/4000) 4 μA ((20 - 4) mA ×1/4000)
FX3U-4DA (4 output slot) Output distance -10 to 10 V DC 0 to 20 mA DC 4 to 20 mA DC × × ○ Max. 8 units × ○ Max. 8 units *1*2
Resolution 0.32 mV (20 V × 1/64000) 0.63 μA (20 mA × 1/32000)
FX3U-4DA-ADP (4 output slot) Output distance 0 to 10 V DC 4 to 20 mA DC ○ Max. 1 unit *7 ○ Max. 2 units *3*4 ○ Max. 4 units *5 ○ Max. 2 units ○ Max. 4 units *5*6
Resolution 2.5 mV (10 V/4000) 4 μA (16 mA/4000)
  • *1: For connection FX3UC, Required FX2NC-CNV-IF or FX3UC-1PS-5V.
  • *2: FX3UC-32MT-LT(-2): 7 units. FX3UC-**MT/D, FX3UC-**MT/DSS, FX3UC-16MR/D(S)-T: 8 units.
  • *3: FX3G 14 points, 24 points can put 1 model. 40 points, 60 points can put 2 model.
  • *4: For connection FX3G, Required FX3G-CNV-ADP.
  • *5: For connection FX3U, Required acc. function board.
  • *6: FX3UC-32MT-LT support Ver. 1.20 up to
  • *7: For connection FX3S. Required FX3S-CNV-ADP.

Specifications | PLC MELSEC-F series - Mixed Analog Input / Output

Model
(Slot)		Detail input / ouputใช้ได้ใน FX PLC
TypeVoltage input / outputCurrent input / outputFX 3SFX 3GFX 3UFX 3GCFX 3UC
FX3U-3A-ADP (2 input slot) (1 output slot) Input distance 0 to 10 V DC 4 to 20 mA DC ○ Max. 1 unit *7 ○ Max. 2 units *1*6 ○ Max. 4 units *2 ○ Max. 2 units ○ Max. 4 units *3
Output distance 0 to 10 V DC 4 to 20 mA DC
Resolution [Input voltage] 2.5 mV (10 V/4000) [Output voltage] 2.5 mV (10 V/4000) [Input current] 5 μA (16 mA/3200) [Onput current] 4 μA (16 mA/4000)
FX2N-5A (4 input slot) (1 output slot) Input distance -100 to 100 mV DC -10 to 10 V DC -20 to 20 mA DC 4 to 20 mA DC × × ○ Max. 8 units × ○ Max. 8 units *4*5
Output distance -10 to 10 V DC 0 to 20 mA DC 4 to 20 mA DC
Resolution 50 μV (at ±100 mV) 312.5 μV (at ±10 V) 1.25 μA, 10 μA
  • *1: FX3G support Ver. 1.20 up to. For connection FX3G, Required FX3G-CNV-ADP.
  • *2: FX3U support Ver. 2.61 up to. For connection FX3U, Required acc. function board.
  • *3: FX3UC support Ver. 2.61 up to. For connection FX3UC-32MT-LT(-2), Required acc. function board.
  • *4: For connection FX3UC, Required FX2NC-CNV-IF or FX3UC-1PS-5V.
  • *5: FX3UC-32MT-LT(-2): 7 units. FX3UC-**MT/D, FX3UC-**MT/DSS, FX3UC-16MR/D(S)-T: 8 units.
  • *6: FX3G 14 points, 24 points can put 1 model. 40 points, 60 points can put 2 model.
  • *7: For connection FX3S. Required FX3S-CNV-ADP.

Specifications | PLC MELSEC-F series - High speed counter block / adapter

Model
(Slot)		TypeFrequencyOutput function comparison hardware2 Phase Leg count functionPLC Compatible
FX 3SFX 3GFX 3UFX 3GCFX 3UC
FX2N-1HC (1 slot) 1 phase 1 counter Max. 50 kHz ○ - × × ○ Max 8 units × ○ Max 8 units *2*3
1 phase 2 counter Max. 50 kHz
2 phase 2 counter count 1 : Max. 50 kHz
count 2 : Max. 25 kHz
count 4 : Max. 12.5 kHz		 ○
FX3U-2HC (2 slot) 1 phase 1 counter Max. 200 kHz ○ - × × ○ Max 8 units × ○ Max 4 units *2
1 phase 2 counter Max. 200 kHz
2 phase 2 counter count 1 : Max. 200 kHz
count 2 : Max. 100 kHz
count 4 : Max. 50 kHz		 ○
FX2NC-1HC (1 slot) 1 phase 1 counter Max. 50 kHz ○ - × × × × ○ Max 8 units *3
1 phase 2 counter Max. 50 kHz
2 phase 2 counter count 1 : Max. 50 kHz
count 2 : Max. 25 kHz
count4 : Max. 12.5 kHz		 ○
X3U-4HSX-ADP (4 slot) 1 phase 1 counter Max. 200 kHz × ○ × × ○ Max 2 units *1 × ×
1 phase 2 counter Max. 200 kHz
2 phase 2 counter count 1 : Max. 100 kHz
count 4 : Max. 100 kHz
  • *1: Compatible communication analog or adator, Required acc. function board.
  • *2: For connection FX3UC, Required FX2NC-CNV-IF or FX3UC-1PS-5V.
  • *3: FX3UC-32MT-LT(-2): 7 units. FX3UC-**MT/D, FX3UC-**MT/DSS, FX3UC-16MR/D(S)-T: 8 units.

Specifications | PLC MELSEC-F series - CC-Link

ModelMaster station functionRemote / Slave
function		Distanceใช้ได้ใน PLC
FX 3SFX 3GFX 3UFX 3GCFX 3UC
FX3U-16CCL-M*1 C C-Link Master block (Master station) ○ × Max. 1,200 m × ○ Max. 1 unit ○ Max. 1 unit *4 ○ Max. 1 unit *2 ○ Max. 1 unit *2*3
FX2N-32CCL CC-Link Interface block (Remote device station) × ○ Max. 1,200 m × ○ ○ ○*2 ○*2
FX3U-64CCL CC-Link Interface block (Smart device station) × ○ Max. 1,200 m × ○ Max. 1 unit ○ Max. 1 unit ○ Max. 1 unit *2 ○ Max. 1 unit *2*3
  • *1: The FX3U-16CCL-M, FX2N-16CCL-M cannot be used at the same time with FX2N-32ASI-M is available. The FX3U-16CCL-M cannot be used at the same time with FX2N-16CCL-M is available. FX3U-16CCL-M and FX2N-16CCL-M cannot be used together. [Remote input / output station] A maximum of 8 can be connected (1 station has 32 input / output points of the PLC) [including remote device station + smart device station] at most 8 stations can be connected (however, the number Of the point RX / RY is 256 or less)
  • *2: For connection FX3GC, Required FX3UC, FX2NC-CNV-IF or FX3UC-1PS-5V.
  • *3: FX3UC support Ver. 2.20 up to.
  • *4: FX3U support Ver. 2.20 up to.

Specifications | PLC MELSEC-F series - Ethernet

ModelPLC Compatible
FX 3SFX 3GFX 3UFX 3GCFX 3UC
FX3U-ENET-L × × ○ Max 1 unit *1 × ○ Max 1 unit *1*2
FX3U-ENET-ADP ○ Max 1 unit *7*8 ○ Max 1 unit *3*5 ○ Max 1 unit *4*6 ○ Max 1 unit *3 ○ Max 1 unit *4*6
  • *1: FX3U，FX3UC support Ver. 2.21 up to.
  • *2: When connection FX3UC, Required FX2NC-CNV-IF or FX3UC-1PS-5V.
  • *3: FX3G, FX3GC support Ver. 2.20 up to.
  • *4: FX3U, FX3UC support Ver. 3.10 up to.
  • *5: When connection FX3G, Required FX3G-CNV-ADP .
  • *6: When connection FX3U or FX3UC-32MT-LT(-2), Required acc. function board.
  • *7: When connection FX3S, Required FX3S-CNV-ADP.
  • *8: When connection FX3S, support by FX3U-ENET-ADP Ver. 1.20 up to.

Specifications | PLC MELSEC-F series - MODBUS

ModelPLC Compatible
FX 3SFX 3GFX 3UFX 3GCFX 3UC
FX3U-232ADP-MB Special adapter for communication RS-232C ○ Max 1 unit *7 ○ Max 2 unit *1*2*3 ○ Max 2 unit *4*5 ○ Max 2 unit *6 ○ Max 2 unit *4*5
FX3U-485ADP-MB Special adapter for communication RS-485 ○ Max 1 unit *7 ○ Max 2 unit *1*2*3 ○ Max 2 unit *4*5 ○ Max 2 unit *6 ○ Max 2 unit *4*5
  • *1: FX3G 14 points, 24 points can put 1 model. 40 points, 60 points can put 2 model.
  • *2: When connection FX3G, Required FX3G-CNV-ADP.
  • *3: FX3G support Ver. 1.30 up to.
  • *4: When connection FX3U or FX3UC-32MT-LT(-2), Required acc. function board.
  • *5: FX3U, FX3UC support Ver. 2.40 up to.
  • *6: FX3GC support Ver. 1.40 up to.
  • *7: When connection FX3S, Required FX3S-CNV-ADP.

Specifications | PLC MELSEC-F series - PROFIBUS

ModelPLC Compatible
FX 3SFX 3GFX 3UFX 3GCFX 3UC
FX3U-64DP-M PROFIBUS-DP master block × × ○*1 × ○*1*2*3
FX3U-32DP PROFIBUS-DP interface block × ○*4 ○*1 ○*5*6 ○*1*2*3
  • *1:FX3U, FX3UC support Ver. 2.21 up to.
  • *2: When connection FX3UC, Required FX2NC-CNV-IF or FX3UC-1PS-5V.
  • *3: Not support FX3UC-32MT-LT(-2)
  • *4: FX3G support Ver. 1.00 up to.
  • *5: When connection FX3GC, Required FX2NC-CNV-IF or FX3UC-1PS-5V.
  • *6: FX3GC support Ver. 1.40 up to.

Specifications | PLC MELSEC-F series - RS-232 communication

ModelCommunicationPLC compatible
N:N networkParallel LinkComputer LinkNon-Protocol CommunicationPeripheral device communicationFX 3SFX 3GFX 3UFX 3GCFX 3UC
FX3G-232-BD function extension board for RS-232C × × ○ ○ ○ ○ Max 1 unit *10 ○ Max 2 units *1 × × ×
FX3U-232-BD function extension board for RS-232C × × ○ Max 1 unit × ○  Max 1 unit *2
FX3U-232ADP-MB adapter for RS-232C × × ○ ○ ○ ○ Max 1 unit *11 ○ Max 2 units *1*3*7 ○ Max 2 units *4*8 ○ Max 2 units *9 ○ Max 2 units *4*8
FX2N-232IF Special block for RS-232C × × × ○ × × × ○ Max 8 units × ○ Max 8 units *5*6
  • *1: FX3G 14 points, 24 points can put 1 model. 40 points, 60 points can put 2 model.
  • *2: Connection only FX3UC-32MT-LT(-2).
  • *3: When connection FX3G, Required FX3G-CNV-ADP .
  • *4: When connection FX3U or FX3UC-32MT-LT(-2), Required function board.
  • *5: When connection FX3UC, Required FX2NC-CNV-IF or FX3UC-1PS-5V .
  • *6: For FX3UC-32MT-LT(-2), 7 units. For FX3UC-**MT/D, FX3UC-**MT/DSS, and FX3UC-16MR/D(S)-T, 8 units.
  • *7: FX3GC support Ver. 1.30 up to.
  • *8: FX3U, FX3UC รsupport Ver. 2.40 up to.
  • *9: FX3GC support Ver. 1.40 up to.
  • *10: The optional function board and the FX3S-CNV-ADP are not compatible.
  • *11: When connection FX3S, Required FX3S-CNV-ADP.

Specifications | PLC MELSEC-F series - RS-485 communication

ModelCommunicationPLC Compatible
N:N networkParallel LinkComputer LinkNon-Protocol communicationPeripheral device communicationFX 3SFX 3GFX 3UFX 3GCFX 3UC
FX3G-485-BD function expansion board for RS-485 ○ ○ ○ ○ × ○ Max 1 unit *8 ○ Max 2 units *1 × × ×
FX3G-485-BD-RJ function expansion board for RS-485 (RJ-45) ○ Max 1 unit *8 ○ Max 2 units *1 × × ×
FX3U-485-BD function expansion board for RS-485 × × ○ Max 1 unit × ○ Max 1 unit *2
FX3U-485ADP-MB adapter for RS-485. ○ ○ ○ ○ × ○ Max 1 unit *9 ○ Max 2 units *1*3*5 ○ Max 2 units *4*6 ○ Max 2 units *7 ○ Max 2 units *4*6
FX-485PC-IF-SET RS-232C/RS-485 Conversion interface × × ○ × × ○ ○ ○ ○ ○
  • *1: FX3G 14 points, 24 points can put 1 model. 40 points, 60 points can put 2 model.
  • *2: Connection only FX3UC-32MT-LT(-2).
  • *3: When connection FX3G, Required FX3G-CNV-ADP .
  • *4: When connection FX3U or FX3UC-32MT-LT(-2), Required function board.
  • *5: FX3G support Ver. 1.30 up to
  • *6: FX3U, FX3UC support Ver. 2.40 up to.
  • *7: FX3GC support Ver. 1.40 up to
  • *8: The optional function board and the FX3S-CNV-ADP are not compatible.
  • *9: When connection FX3S, Required FX3S-CNV-ADP.

Specifications | PLC MELSEC-F series - RS-422 communication

ModelCommunicationPLC Compatible
N:N networkParallel LinkComputer LinkNon-Protocol CommunicationPeripheral device communicationFX 3SFX 3GFX 3UFX 3GCFX 3UC
FX3G-422-BD function expansion board for RS-422 × × × × ○ ○ Max 1 unit *3 ○Max 2 units *1 × × ×
FX3U-422-BD function expansion board for RS-422 × × ○ Max 1 unit × ○ Max 1 unit *2
  • *1: FX3G 14 points, 24 points can put 1 model. 40 points, 60 points can put 2 model.
  • *2: Connection Only FX3UC-32MT-LT(-2).
  • *3: Function expansion board. Not compatible FX3S-CNV-ADP

Specifications | PLC MELSEC-F series - USB communication

ModelCommunicationPLC Compatible
N:N networkParallel LinkComputer LinkNon-Protocol CommunicationPeripheral device communicationFX 3SFX 3GFX 3UFX 3GCFX 3UC
FX3U-USB-BD Function expansion board for USB communication × × × × ○ × × ○ Max 1 unit × ○ Max 1 unit *
  • *: Connection Only FX3UC-32MT-LT(-2).

PLC MELSEC-F series - Expansion

ดาวน์โหลด PDF
Mitsubishi MELSEC-F series - Expansion
Mitsubishi PLC MELSEC-F series - Expansion

คุณสมบัติ | PLC MELSEC-F series - Expansion

MELSEC-F Series Expansion Module มีโมดูลดิจิทัล I/O (เอาต์พุต/อินพุต/รวม), โมดูลอนาล็อก I/O (เอาต์พุต/อินพุต/รวม), โมดูล High speed counter, โมดูลวัดค่าอุณหภูมิ, โมดูลการควบคุมการเคลื่อนที่และตำแหน่ง, โมดูลการสื่อสาร

Extension Unit / Board
Extension blocks
Analog expension
Block / Adapter
Ethernet / MODBUS / PROFIBUS
Communications

เลือกรุ่นสินค้า | PLC MELSEC-F series - Expansion Units

ตัวอย่าง: FX3UC-16MR/D-T, FX3UC-32MT-LT

วิธีการเลือก: FX3UC(1) - 16(2) M(3) R/D(4) - T(5)

หมายเลขความหมายรหัสรายละเอียด
(1) ซีรีส์ FX3GC MITSUBISHI FX3GC series
FX3UC MITSUBISHI FX3UC series
FX3NC MITSUBISHI FX3NC series
FX2N MITSUBISHI FX2N series
FX0N MITSUBISHI FX0N series
FX MITSUBISHI FX series
(2) I/O 8 8 จุด
16 16 จุด
32 32 จุด
64 64 จุด
96 96 จุด
(3) ประเภท M โมดูล CPU
E สว่นเสริม I/O
(4) ชนิดของ อินพุต / เอาต์พุต R
R/D		 รวม อินพุต / เอาต์พุต
อินพุต: 24 VDC (Sink / Source)
เอาต์พุต: รีเลย์
R / DS รวม อินพุต / เอาต์พุต
อินพุต: 24 VDC (ซิงค์)
เอาต์พุต: รีเลย์
T
T/D		 รวม อินพุต / เอาต์พุต
อินพุต: 24 VDC (ซิงค์)
เอาต์พุต: ทรานซิสเตอร์ (ซิงค์)
T / DSS รวม อินพุต / เอาต์พุต
อินพุต: 24 VDC (ซิงค์ / ซอร์ส)
เอาต์พุต: ทรานซิสเตอร์ (ซอร์ส)
X เฉพาะอินพุต
การแบ่งประเภท 2 "None": อินพุต 24 VDC
การแบ่งประเภท 2 "UA1/UL": อินพุต 100 VAC
XL อินพุต 5 VDC
YR รีเลย์ เอาต์พุต
YR S รีเลย์ เอาต์พุต (การแบ่งประเภท)
YT เอาต์พุต ทรานซิสเตอร์
YS เอาต์พุตไตรแอก (SSR)
(5) การแบ่งประเภท 2 ไม่มี ชนิดการเชื่อมต่อ I/O
FX3GC: คอนเนกเตอร์
FX2NC: คอนเนกเตอร์
FX2N: เทอร์มินอล
LT
LT 2		 CC-Link / LT built-in master
UA1 / UL อินพุต 100 VAC
C ชนิดการเชื่อมต่อ I/O : คอนเนกเตอร์
T ชนิดการเชื่อมต่อ I/O : เทอร์มินอล

ข้อมูลทางเทคนิค | PLC MELSEC-F series - Expansion Units

Modelจำนวนอินพุท / เอาต์พุททั้งหมดจำนวนอินพุท / เอาต์พุทใช้ได้ใน FX PLC
อินพุทเอาต์พุทFX 3SFX 3GFX 3UFX 3GCFX 3UC
AC Power Type
FX2N-32ER 32 จุด 16 จุด 24 V DC (sink) 16 จุด รีเลย์ × ○ ○ × ×
FX2N-32ER-ES/UL 24 V DC (sink/source)
FX2N-32ES 24 V DC (sink) ไตรแอค
FX2N-32ET 24 V DC (sink) ทรานซิสเตอร์ (sink)
FX2N-32ET-ESS/UL 24 V DC (sink / source) ทรานซิสเตอร์ (source)
FX2N-48ER 48 จุด 24 จุด 24 V DC (sink) 24 จุด รีเลย์ × ○ ○ × ×
FX2N-48ER-ES/UL DC24V (sink/source)
FX2N-48ET 24 V DC (sink) ทรานซิสเตอร์ (sink)
FX2N-48ET-ESS/UL 24 V DC (sink/source) ทรานซิสเตอร์ (source)
FX2N-48ER-UA1/UL 48 จุด 24 จุด 100 V AC 24 จุด รีเลย์ × ○ ○ × ×
DC Power Type
FX2N-48ER-D 48 จุด 24 จุด 24 V DC (sink) 24 จุด รีเลย์ × ○ ○ × ×
FX2N-48ER-DS 24 V DC (sink/source)
FX2N-48ET-D 24 V DC (sink) ทรานซิสเตอร์ (sink)
FX2N-48ET-DSS 24 V DC (sink/source) ทรานซิสเตอร์ (source)

ข้อมูลทางเทคนิค | PLC MELSEC-F series - Function expansion board

Modelจำนวนอินพุท/เอาต์พุททั้งหมดจำนวนอินพุท/เอาต์พุทApplicable FX PLC
อินพุทเอาต์พุทFX 3SFX 3GFX 3UFX 3GCFX 3UC
FX3G-4EX-BD 4 จุด 4 จุด 24 V DC (sink/source) - - ○ มากสุด 1 ยูนิต *1 ○ มากสุด 1 ยูนิต *2 × × ×
FX3G-2EYT-BD 2 จุด - - 2 จุด ทรานซิสเตอร์ (sink/source) ○ มากสุด 1 ยูนิต *1 ○ มากสุด 1 ยูนิต *2 × × ×
  • *1: ใช้ได้กับรุ่น FX3S เวอร์ชัน 1.10 หรือมากกว่า
  • *2: ใช้ได้กับรุ่น FX3G เวอร์ชัน 2.20 หรือมากกว่า

ข้อมูลทางเทคนิค | PLC MELSEC-F series - Extension blocks

Modelจำนวน อินพุต / เอาต์พุต ทั้งหมดจำนวน อินพุต / เอาต์พุตใช้ได้ใน FX PLC
อินพุตเอาต์พุตFX 3SFX 3GFX 3UFX 3GCFX 3UC
Input/output extension blocks
FX2N-8ER 8 จุด 4 จุด (8 ช่อง) 24 V DC (sink) 4 จุด (8 ช่อง) รีเลย์ × ○ ○ ○ *1*2 ○ *1*2
FX2N-8ER-ES/UL DC24V (sink/source)
FX2N-8EX 8 จุด 24 V DC (sink) - -
FX2N-8EX-ES/UL DC24V (sink/source)
FX2N-8EX-UA1/UL 100 V AC
FX2N-16EX 16 จุด 16 จุด 24 V DC (sink) × ○ ○ ○ *1*2 ○ *1*2
FX2N-16EX-ES/UL 24 V DC (sink/source)
FX2N-16EX-C Connector input 24 V DC (sink)
FX2N-16EXL-C Connector input 5 V DC
Output extension blocks
FX2N-8EYR 8 จุด - - 8 จุด รีเลย์ × ○ ○ ○ *1*2 ○ *1*2
FX2N-8EYR-ES/UL
FX2N-8EYR-S-ES/UL รีเลย์ (8 จุด/คอมมอน)
FX2N-8EYT ทรานซิสเตอร์ (sink)
FX2N-8EYT-H
FX2N-8EYT-ESS/UL ทรานซิสเตอร์ (source)
FX2N-16EYR 16 จุด 16 จุด รีเลย์ × ○ ○ ○ *1*2 ○ *1*2
FX2N-16EYR-ES/UL
FX2N-16EYS ไตรแอค
FX2N-16EYT ทรานซิสเตอร์ (sink)
FX2N-16EYT-ESS/UL ทรานซิสเตอร์ (source)
FX2N-16EYT-C ทรานซิสเตอร์ (sink)
  • *1: สำหรับการเชื่อมต่อ FX3GC หรือ FX3UC, จำเป็นต้องใช้ FX2NC-CNV-IF หรือ FX3UC-1PS-5V.
  • *2: ขึ้นอยู่กับโมเดลยูนิตหลักการเชื่อมต่ออุปกรณ์ส่วนขยาย อินพุต / เอาต์พุต อาจได้รับอนุญาตหรือไม่ก็ได้ สำหรับรายละเอียดโปรดดูคู่มือของยูนิตหลัก.

ข้อมูลทางเทคนิค | PLC MELSEC-F series - Extension blocks for connector type main unit (FX3GC, FX3UC)

Modelจำนวนอินพุท/เอาต์พุททั้งหมดจำนวนอินพุท/เอาต์พุทใช้ได้ใน FX PLC
อินพุทเอาต์พุทFX 3SFX 3GFX 3UFX 3GCFX 3UC
อินพุตบล็อกเทอร์มินัลเสริม
FX2NC-16EX-T อินพุตบล็อกเทอร์มินัล 16 จุด 16 จุด 24 V DC (sink) - - × × × ○* ○*
FX2NC-16EX-T-DS อินพุตบล็อกเทอร์มินัล DC24V (sink/source)
FX2NC-16EX DC24V (sink)
FX2NC-16EX-DS DC24V (sink/source)
FX2NC-16EX-D/UL DC24V
(sink)
FX2NC-32EX 32 จุด 32 จุด 24 V DC (sink)
FX2NC-32EX-DS DC24V (sink/source)
FX2NC-32EX-D/UL DC24V (sink)
เอาต์พุตบล็อกเทอร์มินัลเสริม
FX2NC-16EYR-T เอาต์พุตบล็อกเทอร์มินัล 16 จุด - - 16 จุด รีเลย์ × × × ○* ○*
FX2NC-16EYR-T-DS เอาต์พุตบล็อกเทอร์มินัล
FX2NC-16EYT ทรานซิสเตอร์ (sink)
FX2NC-16EYT-DSS ทรานซิสเตอร์ (source)
FX2NC-16EYT-D/UL ทรานซิสเตอร์ (sink)
FX2NC-32EYT 32 จุด 32 จุด ทรานซิสเตอร์ (sink)
FX2NC-32EYT-DSS ทรานซิสเตอร์ (source)
FX2NC-32EYT-D/UL ทรานซิสเตอร์ (sink)
อินพุต/เอาต์พุตบล็อกเทอร์มินัลเสริม
FX2NC-64ET 64 จุด 32 จุด 24 V DC (sink) 32 จุด ทรานซิสเตอร์ (sink) × × × ○* ○*
  • *: ขึ้นอยู่กับโมเดลของยูนิตหลักการเชื่อมต่ออุปกรณ์ส่วนขยาย อินพุต/เอาต์พุต อาจได้รับอนุญาตหรือไม่ก็ได้ สำหรับรายละเอียดโปรดดูคู่มือของยูนิตหลัก

ข้อมูลทางเทคนิค | PLC MELSEC-F series - Analog expansion board

Model (จำนวนช่อง)รายละเอียดอินพุตใช้ได้ใน FX PLC
ชนิดแรงดันอินพุตกระแสอินพุตFX 3SFX 3GFX 3UFX 3GCFX 3UC
FX3G-2AD-BD (อินพุต 2 ช่อง) Input range 0 to 10 V DC 4 to 20 mA DC ○ มากสุด 1 ยูนิต *3 ○ มากสุด 2 ยูนิต *1*2 × × ×
Resolution 2.5 mV (10 V/4000) 8 μA {(20 - 4 mA)/2000}
FX3G-1DA-BD (อินพุต 2 ช่อง) Output 0 to 10 V DC 4 to 20 mA DC ○ มากสุด 1 ยูนิต *3 ○ มากสุด 2 ยูนิต *1*2 × × ×
Resolution 2.5 mV (10 V/4000) 8 μA {(20 - 4 mA)/2000}
  • *1: ใช้ได้กับรุ่น FX3G เวอร์ชั่น 1.10 หรือมากกว่า
  • *2: FX3G 14 จุด, 24 จุด ใส่โมเดลได้ 1 โมเดล. 40 จุด, 60 จุด ใส่โมเดลได้ 2 โมเดล.
  • *3: บอร์ดฟังก์ชันเสริม และ FX3S-CNV-ADP ไม่สามารถใช้ด้วยกันได้.

ข้อมูลทางเทคนิค | PLC MELSEC-F series - Analog Input

Model
(จำนวนช่อง)		รายละเอียดอินพุตใช้ได้ใน FX PLC
ชนิดแรงดันอินพุตกระแสอินพุตFX 3SFX 3GFX 3UFX 3GCFX 3UC
FX2N-2AD (อินพุต 2 ช่อง) ระยะอินพุต 0 to 10 V DC 0 to 5 V DC 4 to 20 mA DC × × ○ มากสุด 8 ยูนิต × ○ มากสุด 8 ยูนิต *1*2
ความละเอียด 2.5 mV (10 V × 1/4000) 1.25 mV (5 V × 1/4000) 4 μA ((20 - 4 mA) × 1/4000)
FX3U-4AD (อินพุต 4 ช่อง) ระยะอินพุต -10 to 10 V DC -20 to 20 mA DC 4 to 20 mA × × ○ มากสุด 8 ยูนิต × ○ มากสุด 8 ยูนิต *1*2
ความละเอียด 0.32 mV (20 V × 1/64000) 1.25 μA (40 mA × 1/32000)
FX3U-4AD-ADP (อินพุต 4 ช่อง) ระยะอินพุต 0 to 10 V DC 4 to 20 mA DC ○ มากสุด 1 ยูนิต *8 ○ มากสุด 2 ยูนิต *3*4 ○ มากสุด 4 ยูนิต *5 ○ มากสุด 2 ยูนิต ○ มากสุด 4 ยูนิต *5*6
ความละเอียด 2.5 mV (10 V × 1/4000) 10 μA (16 mA/1600)
FX3UC-4AD (อินพุต 4 ช่อง) ระยะอินพุต -10 to 10 V DC 4 to 20 mA DC -20 to 20 mA DC × × × × ○ มากสุด 8 ยูนิต *2*7
ความละเอียด 0.32 mV (20 V × 1/64000) 2.50 mV (20 V × 1/8000) 1.25 μA (40 mA × 1/32000) 5.0 μA (40 mA × 1/8000)
FX2N-8AD (อินพุต 8 ช่อง) ระยะอินพุต -10 to 10 V DC 4 to 20 mA DC -20 to 20 mA DC × × ○ มากสุด 8 ยูนิต × ○ มากสุด 8 ยูนิต *1*2
ความละเอียด 0.63 mV (20 V × 1/32000) 2.50 mV (20 V × 1/8000)

2.5 μA(40 mA × 1/16000) 2 μA (16 mA × 1/8000) 5.0 μA (40 mA × 1/8000) 4 μA (16 mA × 1/4000)
  • *1: เมื่อต้องการเชื่อมต่อกับ FX3UC, จำเป็นต้องใช้ FX2NC-CNV-IF หรือ FX3UC-1PS-5V.
  • *2: FX3UC-32MT-LT(-2): 7 หน่วย. FX3UC-**MT/D, FX3UC-**MT/DSS, FX3UC-16MR/D(S)-T: 8 หน่วย.
  • *3: FX3G 14จุด, 24จุด ใส่โมเดลได้ 1โมเดล. 40จุด, 60จุด ใส่โมเดลได้ 2โมเดล.
  • *4: สำหรับการเชื่อมต่อ FX3G จำเป็นต้องใช้ FX3G-CNV-ADP.
  • *5: สำหรับการเชื่อมต่อ FX3U, จำเป็นต้องใช้บอร์ดฟังก์ชันเสริม.
  • *6: FX3UC-32MT-LT รองรับเวอร์ชั่น 1.20 หรือมากกว่า
  • *7: FX3UC-32MT-LT รองรับเวอร์ชั่น 1.30 หรือมากกว่า
  • *8: สำหรับการเชื่อมต่อ FX3S จำเป็นต้องใช้ FX3S-CNV-ADP.

ข้อมูลทางเทคนิค | PLC MELSEC-F series - Analog Output

Model (จำนวนช่อง)รายละเอียดเอาต์พุตใช้ได้ใน FX PLC
ชนิดแรงดันเอาต์พุตกระแสเอาต์พุตFX 3SFX 3GFX 3UFX 3GCFX 3UC
FX2N-2DA (เอาต์พุต 2 ช่อง) ระยะเอาต์พุต 0 to 10 V DC 0 to 5 V DC 4 to 20 mA DC × × ○ มากสุด 8 ยูนิต × ○ มากสุด 8 ยูนิต *1*2
ความละเอียด 2.5 mV (10 V × 1/4000) 1.25 mV (5 V × 1/4000) 4 μA ((20 - 4) mA ×1/4000)
FX3U-4DA (เอาต์พุต 4 ช่อง) ระยะเอาต์พุต -10 to 10 V DC 0 to 20 mA DC 4 to 20 mA DC × × ○ มากสุด 8 ยูนิต × ○ มากสุด 8 ยูนิต *1*2
ความละเอียด 0.32 mV (20 V × 1/64000) 0.63 μA (20 mA × 1/32000)
FX3U-4DA-ADP (เอาต์พุต 4 ช่อง) ระยะเอาต์พุต 0 to 10 V DC 4 to 20 mA DC ○ มากสุด 1 ยูนิต *7 ○ มากสุด 2 ยูนิต *3*4 ○ มากสุด 4 ยูนิต *5 ○ มากสุด 2 ยูนิต ○ มากสุด 4 ยูนิต *5*6
ความละเอียด 2.5 mV (10 V/4000) 4 μA (16 mA/4000)
  • *1: เมื่อต้องการเชื่อมต่อกับ FX3UC, จำเป็นต้องใช้ FX2NC-CNV-IF หรือ FX3UC-1PS-5V.
  • *2: FX3UC-32MT-LT(-2): 7 หน่วย. FX3UC-**MT/D, FX3UC-**MT/DSS, FX3UC-16MR/D(S)-T: 8 หน่วย.
  • *3: FX3G 14จุด, 24จุด ใส่โมเดลได้ 1โมเดล. 40จุด, 60จุด ใส่โมเดลได้ 2โมเดล.
  • *4: สำหรับการเชื่อมต่อ FX3G จำเป็นต้องใช้ FX3G-CNV-ADP.
  • *5: สำหรับการเชื่อมต่อ FX3U, จำเป็นต้องใช้บอร์ดฟังก์ชันเสริม.
  • *6: FX3UC-32MT-LT รองรับเวอร์ชั่น 1.20 หรือมากกว่า
  • *7: สำหรับการเชื่อมต่อ FX3S จำเป็นต้องใช้ FX3S-CNV-ADP.

ข้อมูลทางเทคนิค | PLC MELSEC-F series - Mixed Analog Input / Output

Model (จำนวนช่อง)รายละเอียดอินพุต/เอาต์พุตใช้ได้ใน FX PLC
ชนิดแรงดันอินพุต/เอาต์พุตกระแสอินพุต/เอาต์พุตFX 3SFX 3GFX 3UFX 3GCFX 3UC
FX3U-3A-ADP (อินพุต 2 ช่อง) (เอาต์พุต 1 ช่อง) ระยะอินพุต 0 to 10 V DC 4 to 20 mA DC ○ มากสุด 1 ยูนิต *7 ○ มากสุด 2 ยูนิต *1*6 ○ มากสุด 4 ยูนิต *2 ○ มากสุด 2 ยูนิต ○ มากสุด 4 ยูนิต *3
ระยะเอาต์พุต 0 to 10 V DC 4 to 20 mA DC
ความละเอียด [Input voltage] 2.5 mV (10 V/4000) [Output voltage] 2.5 mV (10 V/4000) [Input current] 5 μA (16 mA/3200) [Onput current] 4 μA (16 mA/4000)
FX2N-5A (อินพุต 4 ช่อง) (เอาต์พุต 1 ช่อง) ระยะอินพุต -100 to 100 mV DC -10 to 10 V DC -20 to 20 mA DC 4 to 20 mA DC × × ○ มากสุด 8 ยูนิต × ○ มากสุด 8 ยูนิต *4*5
ระยะเอาต์พุต -10 to 10 V DC 0 to 20 mA DC 4 to 20 mA DC
ความละเอียด 50 μV (at ±100 mV) 312.5 μV (at ±10 V) 1.25 μA, 10 μA
  • *1: รองรับ FX3G เวอร์ชั่น 1.20 หรือมากกว่า. สำหรับการเชื่อมต่อ FX3G จำเป็นต้องใช้ FX3G-CNV-ADP.
  • *2: รองรับ FX3U เวอร์ชั่น 2.61 หรือมากกว่า. สำหรับการเชื่อมต่อ FX3U, จำเป็นต้องใช้บอร์ดฟังก์ชันเสริม.
  • *3: รองรับ FX3UC เวอร์ชั่น 2.61 หรือมากกว่า. สำหรับการเชื่อมต่อ FX3UC-32MT-LT(-2), จำเป็นต้องใช้บอร์ดฟังก์ชันเสริม.
  • *4: เมื่อต้องการเชื่อมต่อกับ FX3UC, จำเป็นต้องใช้ FX2NC-CNV-IF หรือ FX3UC-1PS-5V.
  • *5: FX3UC-32MT-LT(-2): 7 หน่วย. FX3UC-**MT/D, FX3UC-**MT/DSS, FX3UC-16MR/D(S)-T: 8 หน่วย.
  • *6: FX3G 14จุด, 24จุด ใส่โมเดลได้ 1โมเดล. 40จุด, 60จุด ใส่โมเดลได้ 2โมเดล.
  • *7: เมื่อต้องการเชื่อมต่อกับ FX3S จำเป็นต้องใช้ FX3S-CNV-ADP.

ข้อมูลทางเทคนิค | PLC MELSEC-F series - High speed counter block / adapter

โมเดล (จำนวนช่อง)ชนิดความถี่ตอบสนองสูงสุดฮาร์ดแวร์การเปรียบเทียบฟังก์ชันเอาต์พุต2 เฟส ฟังก์ชันนับขอบขาใช้ได้ใน PLC
FX 3SFX 3GFX 3UFX 3GCFX 3UC
FX2N-1HC (1ช่อง) 1 เฟส 1 ตัวนับ มากสุด 50 kHz ○ - × × ○ มากสุด 8 ยูนิต × ○ มากสุด 8 ยูนิต *2*3
1 เฟส 2 ตัวนับ มากสุด 50 kHz
2 เฟส 2 ตัวนับ นับขอบ1 : มากสุด 50 kHz นับขอบ2 : มากสุด 25 kHz นับขอบ4 : มากสุด 12.5 kHz ○
FX3U-2HC (2 ช่อง) 1 เฟส 1 ตัวนับ มากสุด 200 kHz ○ - × × ○ มากสุด 8 ยูนิต × ○ มากสุด 4 ยูนิต *2
1 เฟส 2 ตัวนับ มากสุด 200 kHz
2 เฟส 2 ตัวนับ นับขอบ1 : มากสุด 200 kHz นับขอบ2 : มากสุด 100 kHz นับขอบ4 : มากสุด 50 kHz ○
FX2NC-1HC (1 ช่อง) 1 เฟส 1 ตัวนับ มากสุด 50 kHz ○ - × × × × ○ มากสุด 8 ยูนิต *3
1 เฟส 2 ตัวนับ มากสุด 50 kHz
2 เฟส 2 ตัวนับ นับขอบ 1 : มากสุด 50 kHz นับขอบ 2 : มากสุด 25 kHz นับขอบ 4 : มากสุด 12.5 kHz ○
X3U-4HSX-ADP (4 ช่อง) 1 เฟส 1 ตัวนับ มากสุด 200 kHz × ○ × × ○ มากสุด 2 ยูนิต *1 × ×
1 เฟส 2 ตัวนับ มากสุด 200 kHz
2 เฟส 2 ตัวนับ นับขอบ 1 : มากสุด 100 kHz นับขอบ 4 : มากสุด 100 kHz
  • *1: เมื่อใช้งานร่วมกันกับอนาล็อคหรืออะแดปเตอร์การสื่อสาร, จำเป็นต้องใช้บอร์ดฟังก์ชันเสริม.
  • *2: เมื่อต้องการเชื่อมต่อกับ FX3UC, จำเป็นต้องใช้ FX2NC-CNV-IF หรือ FX3UC-1PS-5V.
  • *3: FX3UC-32MT-LT(-2): 7 หน่วย. FX3UC-**MT/D, FX3UC-**MT/DSS, FX3UC-16MR/D(S)-T: 8 หน่วย.

ข้อมูลทางเทคนิค | PLC MELSEC-F series - CC-Link

โมเดลฟังก์ชันสถานีมาสเตอร์ฟังก์ชัน รีโมท/สลาฟระยะทางใช้ได้ใน PLC
FX 3SFX 3GFX 3UFX 3GCFX 3UC
FX3U-16CCL-M*1 C C-Link บล็อกมาสเตอร์ (สถานีมาสเตอร์) ○ × มากสุด 1,200 m × ○ มากสุด 1 ยูนิต ○ มากสุด 1 ยูนิต *4 ○ มากสุด 1 ยูนิต *2 ○ มากสุด 1 ยูนิต *2*3
FX2N-32CCL CC-Link บล็อกอินเทอร์เฟซ (สถานีอุปกรณ์ระยะไกล) × ○ มากสุด 1,200 m × ○ ○ ○*2 ○*2
FX3U-64CCL CC-Link บล็อกอินเทอร์เฟซ (สถานีอุปกรณ์อัจฉริยะ) × ○ มากสุด 1,200 m × ○ มากสุด 1 ยูนิต ○ มากสุด 1 ยูนิต ○ มากสุด 1 ยูนิต *2 ○ มากสุด 1 ยูนิต *2*3
  • *1: The FX3U-16CCL-M, FX2N-16CCL-M ไม่สามารถใช้ได้ในเวลาเดียวกันกับ FX2N-32ASI-Mได้. The FX3U-16CCL-M ไม่สามารถใช้ได้ในเวลาเดียวกันกับ FX2N-16CCL-Mได้. FX3U-16CCL-M และ FX2N-16CCL-M ไม่สามารถใช้ด้วยกันได้. [สถานี อินพุต/เอาต์พุต ระยะไกล] สามารถต่อได้มากที่สุด 8 สถานี (1 สาถานี มีอินพุต/เอาต์พุต 32 จุด ของ PLC) [รวมสถานีอุปกรณ์ระยะไกล + สถานีอุปกรณ์อัจฉริยะ] สามารถต่อได้มากที่สุด 8 สถานี (อย่างไรก็ตามจำนวนของจุด RX/RY คือ 256 หรือน้อยกว่า)
  • *2: เมื่อเชื่อมต่อ FX3GC, จำเป็นต้องใช้ FX3UC, FX2NC-CNV-IF หรือ FX3UC-1PS-5V.
  • *3: FX3UC รองรับเวอร์ชั่น 2.20 หรือมากกว่า.
  • *4: FX3U รองรับเวอร์ชั่น 2.20 หรือมากกว่า.

ข้อมูลทางเทคนิค | PLC MELSEC-F series - Ethernet

โมเดลใช้ได้ใน PLC
FX 3SFX 3GFX 3UFX 3GCFX 3UC
FX3U-ENET-L × × ○ มากสุด 1 ยูนิต*1 × ○ มากสุด 1 ยูนิต*1*2
FX3U-ENET-ADP ○ มากสุด 1 ยูนิต*7*8 ○ มากสุด 1 ยูนิต*3*5 ○ มากสุด 1 ยูนิต*4*6 ○ มากสุด 1 ยูนิต*3 ○ มากสุด 1 ยูนิต*4*6
  • *1: FX3U，FX3UC รองรับเวอร์ชั่น 2.21 หรือมากกว่า.
  • *2: เมื่อเชื่อมต่อกับ FX3UC, จำเป็นต้องใช้ FX2NC-CNV-IF หรือ FX3UC-1PS-5V.
  • *3: FX3G, FX3GC รองรับเวอร์ชั่น 2.20 หรือมากกว่า.
  • *4: FX3U, FX3UC รองรับเวอร์ชั่น 3.10 หรือมากกว่า.
  • *5: เมื่อเชื่อมต่อกับ FX3G, จำเป็นต้องใช้ FX3G-CNV-ADP .
  • *6: เมื่อเชื่อมต่อกับ FX3U หรือ FX3UC-32MT-LT(-2), จำเป็นต้องใช้บอร์ดฟังก์ชันเสริม.
  • *7: เมื่อเชื่อมต่อกับ FX3S, จำเป็นต้องใช้ FX3S-CNV-ADP.
  • *8: เมื่อเชื่อมต่อกับ FX3S, รองรับโดย FX3U-ENET-ADP เวอร์ชั่น 1.20 หรือมากกว่า.

ข้อมูลทางเทคนิค | PLC MELSEC-F series - MODBUS

โมเดลใช้ได้ใน PLC
FX 3SFX 3GFX 3UFX 3GCFX 3UC
FX3U-232ADP-MB อะแดปเตอร์พิเศษสำหรับ การสื่อสาร RS-232C ○ มากสุด 1 ยูนิต*7 ○ มากสุด 2 ยูนิต*1*2*3 ○ มากสุด 2 ยูนิต*4*5 ○ มากสุด 2 ยูนิต*6 ○ มากสุด 2 ยูนิต*4*5
FX3U-485ADP-MB อะแดปเตอร์พิเศษสำหรับ การสื่อสาร RS-485 ○ มากสุด 1 ยูนิต*7 ○ มากสุด 2 ยูนิต*1*2*3 ○ มากสุด 2 ยูนิต*4*5 ○ มากสุด 2 ยูนิต*6 ○ มากสุด 2 ยูนิต*4*5
  • *1: FX3G 14จุด, 24จุด ใส่โมเดลได้ 1 ยูนิต. 40จุด, 60จุด ใส่โมเดลได้ 2 ยูนิต
  • *2: เมื่อเชื่อมต่อกับ FX3G, จำเป็นต้องใช้ FX3G-CNV-ADP.
  • *3: FX3G รองรับเวอร์ชั่น 1.30 หรือมากกว่า.
  • *4: เมื่อเชื่อมต่อกับ FX3U หรือ FX3UC-32MT-LT(-2), จำเป็นต้องใช้บอร์ดฟังก์ชันเสริม.
  • *5: FX3U, FX3UC รองรับเวอร์ชั่น 2.40 หรือมากกว่า.
  • *6: FX3GC รองรับเวอร์ชั่น 1.40 หรือมากกว่า.
  • *7: เมื่อเชื่อมต่อกับ FX3S, จำเป็นต้องใช้ FX3S-CNV-ADP.

ข้อมูลทางเทคนิค | PLC MELSEC-F series - PROFIBUS

โมเดลใช้ได้ใน PLC
FX 3SFX 3GFX 3UFX 3GCFX 3UC
FX3U-64DP-M PROFIBUS-DP บล็อกมาสเตอร์ × × ○*1 × ○*1*2*3
FX3U-32DP PROFIBUS-DP บล็อกอินเทอร์เฟซ × ○*4 ○*1 ○*5*6 ○*1*2*3
  • *1:FX3U, FX3UC รองรับเวอร์ชั่น 2.21 หรือมากกว่า.
  • *2: เมื่อเชื่อมต่อกับ FX3UC, จำเป็นต้องใช้ FX2NC-CNV-IF หรือ FX3UC-1PS-5V.
  • *3: FX3UC-32MT-LT(-2) ไม่รองรับ
  • *4: FX3G รองรับเวอร์ชั่น 1.00 หรือมากกว่า.
  • *5: เมื่อเชื่อมต่อกับ FX3GC, จำเป็นต้องใช้ FX2NC-CNV-IF หรือ FX3UC-1PS-5V.
  • *6: FX3GC รองรับเวอร์ชั่น 1.40 หรือมากกว่า.

ข้อมูลทางเทคนิค | PLC MELSEC-F series - RS-232 communication

โมเดลฟังก์ชันการสือสารใช้ได้ใน PLC
N:N networkParallel LinkComputer LinkNon-Protocol CommunicationPeripheral device communicationFX 3SFX 3GFX 3UFX 3GCFX 3UC
FX3G-232-BD บอร์ดขยายฟังก์ชันสำหรับการสื่อสาร RS-232C × × ○ ○ ○ ○ มากสุด 1 ยูนิต *10 ○ มากสุด 2 ยูนิต *1 × × ×
FX3U-232-BD บอร์ดขยายฟังก์ชันสำหรับการสื่อสาร RS-232C × × ○ มากสุด 1 ยูนิต × ○ มากสุด 1 ยูนิต *2
FX3U-232ADP-MB อะแดปเตอร์เฉพาะสำหรับการสื่อสาร RS-232C × × ○ ○ ○ ○ มากสุด 1 ยูนิต*11 ○ มากสุด 2 ยูนิต *1*3*7 ○ มากสุด 2 ยูนิต *4*8 ○ มากสุด 2 ยูนิต *9 ○ มากสุด 2 ยูนิต *4*8
FX2N-232IF บล็อกพิเศษสำหรับการสื่อสาร RS-232C × × × ○ × × × ○ มากสุด 8 ยูนิต × ○ มากสุด 8 ยูนิต *5*6
  • *1: FX3G 14จุด, 24จุด ใส่โมเดลได้ 1 ยูนิต. 40จุด, 60จุด ใส่โมเดลได้ 2 ยูนิต
  • *2: สามารถเชื่อมต่อได้แค่ FX3UC-32MT-LT(-2).
  • *3: เมื่อเชื่อมต่อกับ FX3G, จำเป็นต้องใช้ FX3G-CNV-ADP .
  • *4: เมื่อเชื่อมต่อกับ FX3U หรือ FX3UC-32MT-LT(-2), จำเป็นต้องใช้บอร์ดฟังก์ชันเสริม.
  • *5: เมื่อเชื่อมต่อกับ FX3UC, จำเป็นต้องใช้ FX2NC-CNV-IF หรือ FX3UC-1PS-5V .
  • *6: สำหรับ FX3UC-32MT-LT(-2), 7 ยูนิต. สำหรับ FX3UC-**MT/D, FX3UC-**MT/DSS, และ FX3UC-16MR/D(S)-T, 8 ยูนิต.
  • *7: FX3GC รองรับเวอร์ชั่น 1.30 หรือมากกว่า.
  • *8: FX3U, FX3UC รองรับเวอร์ชั่น 2.40 หรือมากกว่า.
  • *9: FX3GC รองรับเวอร์ชั่น 1.40 หรือมากกว่า.
  • *10: บอร์ดฟังก์ชันเสริม และ FX3S-CNV-ADP ไม่สามารถใช้งานร่วมกันได้
  • *11: เมื่อเชื่อมต่อกับ FX3S, จำเป็นต้องใช้ FX3S-CNV-ADP.

ข้อมูลทางเทคนิค | PLC MELSEC-F series - RS-485 communication

โมเดลฟังก์ชันการสือสารใช้ได้ใน PLC
N:N networkParallel LinkComputer LinkNon-Protocol communicationPeripheral device communicationFX 3SFX 3GFX 3UFX 3GCFX 3UC
FX3G-485-BD บอร์ดขยายฟังก์ชันสำหรับการสื่อสาร RS-485 ○ ○ ○ ○ × ○ มากสุด 1 ยูนิต *8 ○ มากสุด 2 ยูนิต *1 × × ×
FX3G-485-BD-RJ บอร์ดขยายฟังก์ชันสำหรับการสื่อสาร RS-485 (ใช้หัว RJ-45) ○ มากสุด 1 ยูนิต *8 ○ มากสุด 2 ยูนิต *1 × × ×
FX3U-485-BD บอร์ดขยายฟังก์ชันสำหรับการสื่อสาร RS-485 × × ○ มากสุด 1 ยูนิต × ○ มากสุด 1 ยูนิต *2
FX3U-485ADP-MB อะแดปเตอร์เฉพาะสำหรับการสื่อสาร RS-485 ○ ○ ○ ○ × ○ มากสุด 1 ยูนิต *9 ○ มากสุด 2 ยูนิต *1*3*5 ○ มากสุด 2 ยูนิต *4*6 ○ มากสุด 2 ยูนิต *7 ○ มากสุด 2 ยูนิต *4*6
FX-485PC-IF-SET RS-232C/RS-485 อินเตอร์เฟสการแปลง × × ○ × × ○ ○ ○ ○ ○
  • *1: FX3G 14จุด, 24จุด ใส่โมเดลได้ 1 ยูนิต. 40จุด, 60จุด ใส่โมเดลได้ 2 ยูนิต
  • *2: สามารถเชื่อมต่อได้แค่ FX3UC-32MT-LT(-2).
  • *3: เมื่อเชื่อมต่อกับ FX3G, จำเป็นต้องใช้ FX3G-CNV-ADP .
  • *4: เมื่อเชื่อมต่อกับ FX3U หรือ FX3UC-32MT-LT(-2), จำเป็นต้องใช้บอร์ดฟังก์ชันเสริม.
  • *5: FX3G รองรับเวอร์ชั่น 1.30 หรือมากกว่า.
  • *6: FX3U, FX3UC รองรับเวอร์ชั่น 2.40 หรือมากกว่า.
  • *7: FX3GC รองรับเวอร์ชั่น 1.40 หรือมากกว่า.
  • *8: บอร์ดฟังก์ชันเสริม และ FX3S-CNV-ADP ไม่สามารถใช้งานร่วมกันได้
  • *9: เมื่อเชื่อมต่อกับ FX3S, จำเป็นต้องใช้ FX3S-CNV-ADP .

ข้อมูลทางเทคนิค | PLC MELSEC-F series - RS-422 communication

โมเดลฟังก์ชันการสือสารใช้ได้ใน PLC
N:N networkParallel LinkComputer LinkNon-Protocol CommunicationPeripheral device communicationFX 3SFX 3GFX 3UFX 3GCFX 3UC
FX3G-422-BD บอร์ดขยายฟังก์ชันสำหรับการสื่อสาร RS-422 × × × × ○ ○ มากสุด 1 ยูนิต *3 ○ มากสุด 2 ยูนิต *1 × × ×
FX3U-422-BD บอร์ดขยายฟังก์ชันสำหรับการสื่อสาร RS-422 × × ○ มากสุด 1 ยูนิต × ○ มากสุด 1 ยูนิต *2
  • *1: FX3G 14จุด, 24จุด ใส่โมเดลได้ 1 ยูนิต. 40จุด, 60จุด ใส่โมเดลได้ 2 ยูนิต
  • *2: สามารถเชื่อมต่อได้แค่ FX3UC-32MT-LT(-2).
  • *3: บอร์ดฟังก์ชันเสริม และ FX3S-CNV-ADP ไม่สามารถใช้งานร่วมกันได้

ข้อมูลทางเทคนิค | PLC MELSEC-F series - USB communication

โมเดลฟังก์ชันการสือสารใช้ได้ใน PLC
N:N networkParallel LinkComputer LinkNon-Protocol CommunicationPeripheral device communicationFX 3SFX 3GFX 3UFX 3GCFX 3UC
FX3U-USB-BD บอร์ดขยายฟังก์ชันสำหรับการสื่อสาร USB × × × × ○ × × ○ มากสุด 1 ยูนิต × ○ มากสุด 1 ยูนิต *
  • *: สามารถเชื่อมต่อได้แค่ FX3UC-32MT-LT(-2).

Tags: PLC พีแอลซี MITSUBHISI มิตซูบิชิ

ติดต่อแผนก Automation & Robots

ติดต่อ นิวแอนด์ไฮด์ ฝ่าย Automation
ดาว์นโหลด แคตตาล็อก, สเป้กแอร์แทค
Promotion-Big Sale
ติดต่อเรา
TICTechnology Instrument
www.tic.co.th
tupackT.U Pack
www.tupack.co.th
Your LiftYour Lift
www.yourlift.co.th
