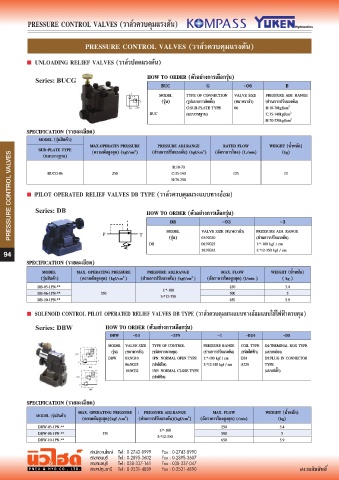

Page 94 - Rexroth Catalog By Pneu&Hyd
P. 94
HOW TO ORDER (ตัวอย่างการเลือกรุ่น)
BUC G -06 B
MODEL TYPE OF CONNECTION VALVE SIZE PRESSURE ADJ. RANGE
(รุ่น) (รูปแบบการติดตั้ง) (ขนาดวาล์ว) (ย่านการปรับแรงดัน)
G:SUB-PLATE TYPE 06 B:10-70kgf/cm 2
BUC (แบบวางฐาน) C:35-140kgf/cm 2
H:70-250kgf/cm 2
SPECIFICATION (รายละเอียด)
MODEL (รุ่นสินค้า)
MAX.OPERATIN PRESSURE PRESSURE ADJ.RANGE RATED FLOW WEIGHT (น�้าหนัก)
SUB-PLATE TYPE (ความดันสูงสุด) (kgf/cm ) (ย่านการปรับแรงดัน) (kgf/cm ) (อัตราการไหล) (L/min) (kg)
2
2
(แบบวางฐาน)
B:10-70
BUCG-06 250 C:35-140 125 12
H:70-250
HOW TO ORDER (ตัวอย่างการเลือกรุ่น)
DB -03 -3
MODEL VALVE SIZE (ขนาดวาล์ว) PRESSURE ADJ. RANGE
(รุ่น) 03:NG10 (ย่านการปรับแรงดัน)
DB 06:NG25 1:*-100 kgf / cm²
10:NG32 3:*12-350 kgf / cm²
94
SPECIFICATION (รายละเอียด)
MODEL MAX. OPERATING PRESSURE PRESSURE ADJ.RANGE MAX. FLOW WEIGHT (น�้าหนัก)
(รุ่นสินค้า) (ความดันสูงสุด) (kgf/cm ) (ย่านการปรับแรงดัน) (kgf/cm ) (อัตราการไหลสูงสุด) (l/min ) ( kg )
2
2
DB-03-1PN-** 1:*-100 250 3.4
DB-06-1PN-** 350 3:*12-350 500 5
DB-10-1PN-** 650 5.9
HOW TO ORDER (ตัวอย่างการเลือกรุ่น)
DBW -03 -1PN -1 -D24 -D5
MODEL VALVE SIZE TYPE OF CONTROL PRESSURE RANGE COIL TYPE D4:TERMINAL BOX TYPE
(รุ่น) (ขนาดวาล์ว) (ชนิดการควบคุม) (ย่านการปรับแรงดัน) (ชนิดไฟฟ้า) (แบบกล่อง)
DBW 03:NG10 1PN: NORMAL OPEN TYPE 1:*-100 kgf / cm² D24 D5:PLUG IN CONNECTOR
06:NG25 (ปกติเปิด) 3:*12-350 kgf / cm² A220 TYPE
10:NG32 1NP: NORMAL CLOSE TYPE (แบบปลั๊ก)
(ปกติปิด)
SPECIFICATION (รายละเอียด)
MAX. OPERATING PRESSURE PRESSURE ADJ.RANGE MAX. FLOW WEIGHT (น�้าหนัก)
MODEL (รุ่นสินค้า)
(ความดันสูงสุด)(kgf /cm ) (ย่านการปรับแรงดัน)(kgf/cm ) (อัตราการไหลสูงสุด) l/min) (kg)
2
2
DBW-03-1PN-** 1:*-100 250 3.4
DBW-06-1PN-** 350 3:*12-350 500 5
DBW-10-1PN-** 650 5.9
