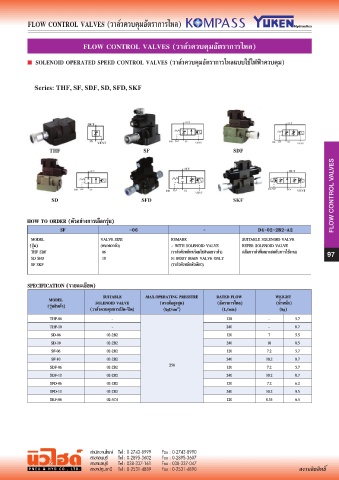

P. 97
FLOW CONTROL VALVES
HOW TO ORDER (ตัวอย่างการเลือกรุ่น)
SF -06 - D4-02-2B2-A2
MODEL VALVE SIZE REMARK SUITABLE SOLENOID VALVE
(รุ่น) (ขนาดวาล์ว) -: WITH SOLENOID VALVE REFER SOLENOID VALVE
THF SDF 06 (วาล์วตัวหลักพร้อมโซลินอยวาล์ว) (เลือกวาล์วที่เหมาะสมกับการใช้งาน)
SD SFD 10 N: BODY MAIN VALVE ONLY 97
SF SKF (วาล์วตัวหลักตัวเดียว)
SPECIFICATION (รายละเอียด)
SUITABLE MAX.OPERATING PRESSURE RATED FLOW WEIGHT
MODEL
(รุ่นสินค้า) SOLENOID VALVE (แรงดันสูงสุด) (อัตราการไหล) (น�้าหนัก)
2
(วาล์วควบคุมการเปิด-ปิด) (kgf/cm ) (L/min) (kg)
THF-06 - 120 - 5.7
THF-10 - 240 - 8.7
SD-06 02-2B2 120 7 5.5
SD-10 02-2B2 240 10 8.5
SF-06 02-2B2 120 7.2 5.7
SF-10 02-2B2 240 10.2 8.7
SDF-06 02-2B2 250 120 7.2 5.7
SDF-10 02-2B2 240 10.2 8.7
SFD-06 02-2B2 120 7.2 6.2
SFD-10 02-2B2 240 10.2 9.5
SKF-06 02-3C4 120 8.35 6.5
