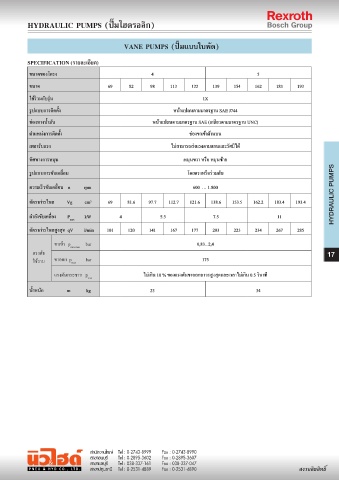

Page 17 - Rexroth Catalog By Pneu&Hyd
P. 17
VANE PUMPS (ปั๊มแบบใบพัด)
ขนาดของโครง 4 5
ขนาด 69 82 98 113 122 139 154 162 183 193
ใช้ร่วมกับรุ่น 1X
รูปแบบการติดตั้ง หน้าแปลนตามมาตรฐาน SAE J744
ช่องทางน�้ามัน หน้าแปลนตามมาตรฐาน SAE (เกลียวตามมาตรฐาน UNC)
ต�าแหน่งการติดตั้ง ช่องขาเข้าด้านบน
เพลารับแรง ไม่สามารถส่งแรงตามแกนและรัศมีได้
ทิศทางการหมุน หมุนขวา หรือ หมุนซ้าย
รูปแบบการขับเคลื่อน โดยตรงหรือร่วมกัน
ความเร็วขับเคลื่อน n rpm 600 … 1.800
อัตราการไหล Vg cm³ 69 81.6 97.7 112.7 121.6 138.6 153.5 162.2 183.4 193.4 HYDRAULIC PUMPS
ก�าลังขับเคลื่อง P kW 4 5.5 7.5 11
max
อัตราการไหลสูงสุด qV l/min 101 120 141 167 177 203 223 234 267 285
0,83...2,4
17
175
ไม่เกิน 10 % ของแรงดันขาออกถาวรสูงสุดและเวลาไม่เกิน 0.5 วินาที
น�้าหนัก m kg 23 34
