P. 16

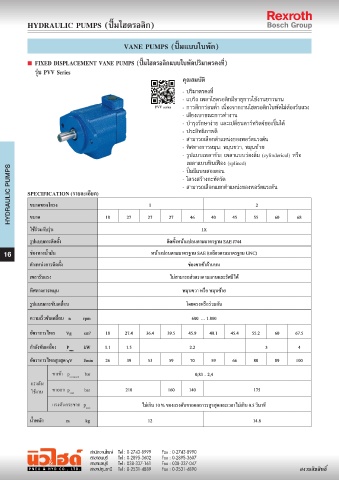

VANE PUMPS (ปั๊มแบบใบพัด)
HYDRAULIC PUMPS ขนาดของโครง 1 2
ขนาด
ใช้ร่วมกับรุ่น 18 27 27 27 46 1X 40 45 55 60 68
รูปแบบการติดตั้ง ติดตั้งหน้าแปลนตามมาตรฐาน SAE J744
ช่องทางน�้ามัน หน้าแปลนตามมาตรฐาน SAE (เกลียวตามมาตรฐาน UNC)
16
ต�าแหน่งการติดตั้ง ช่องขาเข้าด้านบน
เพลารับแรง ไม่สามารถส่งแรงตามแกนและรัศมีได้
ทิศทางการหมุน หมุนขวา หรือ หมุนซ้าย
รูปแบบการขับเคลื่อน โดยตรงหรือร่วมกัน
ความเร็วขับเคลื่อน n rpm 600 … 1.800
อัตราการไหล Vg cm³ 18 27.4 36.4 39.5 45.9 40.1 45.4 55.2 60 67.5
ก�าลังขับเคลื่อง P kW 1.1 1.5 2.2 3 4
max
อัตราการไหลสูงสุด qV l/min 26 39 53 59 70 59 66 80 89 100
0,83 .. 2,4
210 160 140 175
ไม่เกิน 10 % ของแรงดันขาออกถาวรสูงสุดและเวลาไม่เกิน 0.5 วินาที
น�้าหนัก m kg 12 14.8
