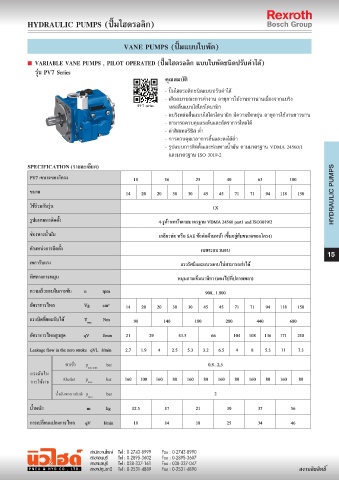

Page 15 - Rexroth Catalog By Pneu&Hyd
P. 15
VANE PUMPS (ปั๊มแบบใบพัด)
PV7 -ขนาดของโครง 10 16 25 40 63 100
ขนาด 14 20 20 30 30 45 45 71 71 94 118 150 HYDRAULIC PUMPS
ใช้ร่วมกับรุ่น 1X
รูปแบบการติดตั้ง 4-รูด้านหน้าตามมาตรฐาน VDMA 24560 part1 and ISO3019/2
ช่องทางน�้ามัน เกลียวท่อ หรือ SAE ข้อต่อด้านหน้า (ขึ้นอยู่กับขนาดของโครง)
ต�าแหน่งการติดตั้ง เฉพาะแนวนอน
15
เพลารับแรง แรงรัศมีและแนวแกนไม่สามารถส่งได้
ทิศทางการหมุน หมุนตามเข็มนาฬิกา (มองไปที่ปลายเพลา)
ความเร็วรอบในการขับ n rpm 900...1.800
อัตราการไหล Vg cm³ 14 20 20 30 30 45 45 71 71 94 118 150
แรงบิดที่ยอมรับได้ T Nm 90 140 180 280 440 680
max
อัตราการไหลสูงสุด qV l/min 21 29 43.5 66 104 108 136 171 218
Leakage flow in the zero stroke qVL l/min 2.7 1.9 4 2.5 5.3 3.2 6.5 4 8 5.3 11 7.3
0,8...2,5
160 100 160 80 160 80 160 80 160 80 160 80
2
น�้าหนัก m kg 12.5 17 21 30 37 56
การเปลี่ยนแปลงการไหล qV l/min 10 14 18 25 34 46
