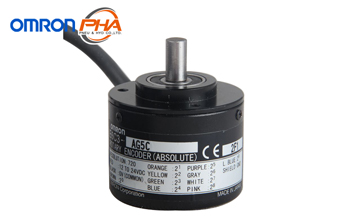

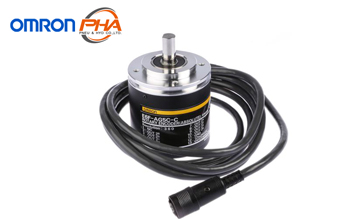

OMRON Rotary Encoder - Absolute

เป็นเอ็นโค้ดเดอร์ที่ให้เอาต์พุตเป็นค่า bit ทางสัญญานดิจิตอล กล่าวคือ Absolute Encoder จะใช้งานกับเครื่องจักรหรือระบบที่มีความซับซ้อนกว่า Increment Encoder และให้ประสิทธิภาพในการทำงานที่ดีกว่า โดยหลักการพื้นฐาน Absolute Encoder โครงสร้างภายในจะคล้ายกัน โดย Increment Encoder ซึ่งจะประกอบด้วยตัวกำเนิดแสง และจานเข้ารหัส

1. Disk ของ Absoute Encoder โครงสร้างแผ่นดิสก์พิเศษมีลักษณะเป็นแบบเลขฐาน 2 Binary Code หรือ แบบ Gray / Gray - Excess
2. LED (Light Emitting Diode) จะเป็นตัวระบุความละเอียดในการเลือกจาน ความละเอียดของตำแหน่งจะขึ้นกับจำนวน Bit ซึ่งก็คือจำนวนของ LED ที่อยู่ภายใน LED 1 หลอด = 1 Bit เช่น มี LED อยู่ 4 หลอด ก็จะแทนเป็น 4 Bit จากการทำงานที่เป็นแบบ Bit ฝังลงไปในแผ่น Disk จึงทำให้ Absoute Encoder สามารถจำค่าตำแหน่งตนเองได้เสมอ ไม่ว่าจะมีไฟเลี้ยงมาจ่ายให้หรือไม่ก็ตาม
