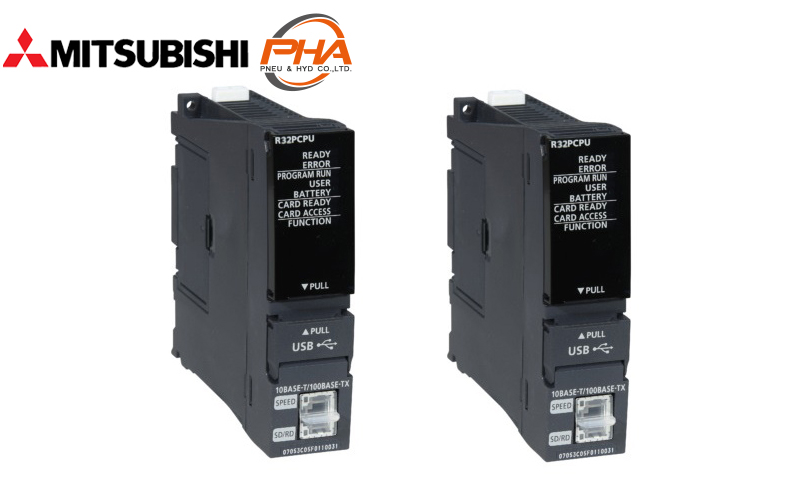

PLC MELSEC iQ-R series - SIL2 Process CPU Module
Download PDF
Specifications
Features
Specifications | PLC MELSEC iQ-R series - SIL2 Process CPU Module
| Model | LD instruction speed | Program capacity | Number of I/O points [X, Y] | Interface connection port | Compatible memory card | Other |
|---|---|---|---|---|---|---|
| R04PCPU | 0.98 ns | 40 k Step | 4096 point | USB, Ethernet | SD, Extended SRAM | DATA LOG, SYNCHRO, MULTI CPU, PROCESS, OS |
| R08PCPU | 0.98 ns | 80 k Step | 4096 point | USB, Ethernet | SD, Extended SRAM | DATA LOG, SYNCHRO, MULTI CPU, PROCESS, OS |
| R16PCPU | 0.98 ns | 160 k Step | 4096 point | USB, Ethernet | SD, Extended SRAM | DATA LOG, SYNCHRO, MULTI CPU, PROCESS, OS |
| R32PCPU | 0.98 ns | 320 k Step | 4096 point | USB, Ethernet | SD, Extended SRAM | DATA LOG, SYNCHRO, MULTI CPU, PROCESS, OS |
| R120PCPU | 0.98 ns | 1200 k Step | 4096 point | USB, Ethernet | SD, Extended SRAM | DATA LOG, SYNCHRO, MULTI CPU, PROCESS, OS |
| R08PSFCPU-SET | 0.98 ns | 80 k Step (Safety 40 k Step) |
4096 point | USB, Ethernet | SD, Extended SRAM | PROCESS, OS |
| R16PSFCPU-SET | 0.98 ns | 160 k Step (Safety 40 k Step) |
4096 point | USB, Ethernet | SD, Extended SRAM | PROCESS, OS |
| R32PSFCPU-SET | 0.98 ns | 320 k Step (Safety 40 k Step) |
4096 point | USB, Ethernet | SD, Extended SRAM | PROCESS, OS |
| R120PSFCPU-SET | 0.98 ns | 1200 k Step (Safety 40 k Step) |
4096 point | USB, Ethernet | SD, Extended SRAM | PROCESS, OS |
- SD: SD memory card
- Extended SRAM: Acc. SRAM cassette
- DATA LOG: Data logging
- SYNCHRO: Inter-modular synchronization * Cannot operate in Redundant
- MULTI CPU: Multiple CPUs * Cannot operate in Redundant
- PROCESS: Process control
- OS: Online module change
- * It is available as a set of processors. SIL2 Process CPU (RPSFCPU) and only function SIL2 (R6PSFM)
Features | PLC MELSEC iQ-R series - SIL2 Process CPU Module
The process CPU module is capable of both loop control and sequence control on a single module, and is suitable for process control systems in which PID loop control is primarily required. Four CPUs are available with memory sizes from 80 K to 1200 K steps to suit specific control requirements (number of loop control).
Properties | PLC MELSEC iQ-R series - SIL2 Process CPU Module
| PLC MELSEC iQ-R series | SIL2 Process CPU Module |
|---|---|
| LD instruction speed | 0.98 ns |
| Program capacity | 80 - 1200 K step |
| Number of I/O points [X, Y] | 4096 |
| Interface connection port | USB |
| EtherNet | |
| Compatible memory card | SD memory card |
| EXtended SRAM cassette |
PLC MELSEC iQ-R series - SIL2 Process CPU Module
ดาวน์โหลดไฟล์ PDF ข้อมูลทางเทคนิค
คุณสมบัติ
ข้อมูลทางเทคนิค | PLC MELSEC iQ-R series - SIL2 Process CPU Module
| รุ่น | เวลาในการประมวลผลคำสั่ง (LD instruction) | ความจุหน่วยความจำของโปรแกรม | จำนวนจุด I / O [X / Y] | พอร์ตเชื่อมต่ออุปกรณ์ภายนอก | การ์ดหน่วยความจำที่รองรับ | อื่นๆ |
|---|---|---|---|---|---|---|
| R04PCPU | 0.98 ns | 40 k Step | 4096 point | USB, Ethernet | SD, Extended SRAM | DATA LOG, SYNCHRO, MULTI CPU, PROCESS, OS |
| R08PCPU | 0.98 ns | 80 k Step | 4096 point | USB, Ethernet | SD, Extended SRAM | DATA LOG, SYNCHRO, MULTI CPU, PROCESS, OS |
| R16PCPU | 0.98 ns | 160 k Step | 4096 point | USB, Ethernet | SD, Extended SRAM | DATA LOG, SYNCHRO, MULTI CPU, PROCESS, OS |
| R32PCPU | 0.98 ns | 320 k Step | 4096 point | USB, Ethernet | SD, Extended SRAM | DATA LOG, SYNCHRO, MULTI CPU, PROCESS, OS |
| R120PCPU | 0.98 ns | 1200 k Step | 4096 point | USB, Ethernet | SD, Extended SRAM | DATA LOG, SYNCHRO, MULTI CPU, PROCESS, OS |
| R08PSFCPU-SET | 0.98 ns | 80 k Step (Safety 40 k Step) | 4096 point | USB, Ethernet | SD, Extended SRAM | PROCESS, OS |
| R16PSFCPU-SET | 0.98 ns | 160 k Step (Safety 40 k Step) | 4096 point | USB, Ethernet | SD, Extended SRAM | PROCESS, OS |
| R32PSFCPU-SET | 0.98 ns | 320 k Step (Safety 40 k Step) | 4096 point | USB, Ethernet | SD, Extended SRAM | PROCESS, OS |
| R120PSFCPU-SET | 0.98 ns | 1200 k Step (Safety 40 k Step) | 4096 point | USB, Ethernet | SD, Extended SRAM | PROCESS, OS |
- SD: SD memory card
- Extended SRAM: SRAM cassette เสริม
- DATA LOG: Data logging
- SYNCHRO: Inter-modular synchronization *ไม่สามารถใช้งานในโหมด Redundant
- MULTI CPU: Multiple CPUs *ไม่สามารถใช้งานในโหมด Redundant
- PROCESS: Process control
- OS: Online module change
- *มีให้ใช้งานเป็นชุดของหน่วยประมวลผล SIL2 Process CPU (RPSFCPU) และฟังก์ชัน SIL2 (R6PSFM) เท่านั้น
คุณสมบัติ | PLC MELSEC iQ-R series - SIL2 Process CPU Module
Process CPU สามารถควบคุมลูป (Loop control) และควบคุมลำดับด้วยหนึ่ง CPU เหมาะอย่างยิ่งสำหรับระบบควบคุมกระบวนการที่ส่วนใหญ่ใช้การควบคุม PID Loop Control เรามีผลิตภัณฑ์ 4 รุ่น ตั้งแต่ 80K Step ถึง 1200K Step ขึ้นอยู่กับระดับควบคุม (จำนวน Loop Control) ทั้งยังสามารถ กำหนดค่าระบบ Redundant ได้โดยการรวมกับ Redundant Function Unit ทั้ง SIL2 Process CPU และ Redundant Function Module สอดคล้องกับมาตรฐานความปลอดภัยสากล IEC61508 SIL2
ข้อมูลจำเพาะ | PLC MELSEC iQ-R series - SIL2 Process CPU Module
| PLC MELSEC iQ-R series | SIL2 Process CPU Module |
|---|---|
| เวลาในการประมวลผล | 0.98 ns |
| ความจุหน่วยความจำของโปรแกรม | 80 - 1200 K บรรทัด |
| จำนวนจุดของ I/O [X, Y] | 4096 จุด |
| พอร์ตเชื่อมต่ออุปกรณ์ภายนอก | USB |
| EtherNet | |
| การ์ดความจำที่รองรับ | SD memory card |
| EXtended SRAM cassette |
