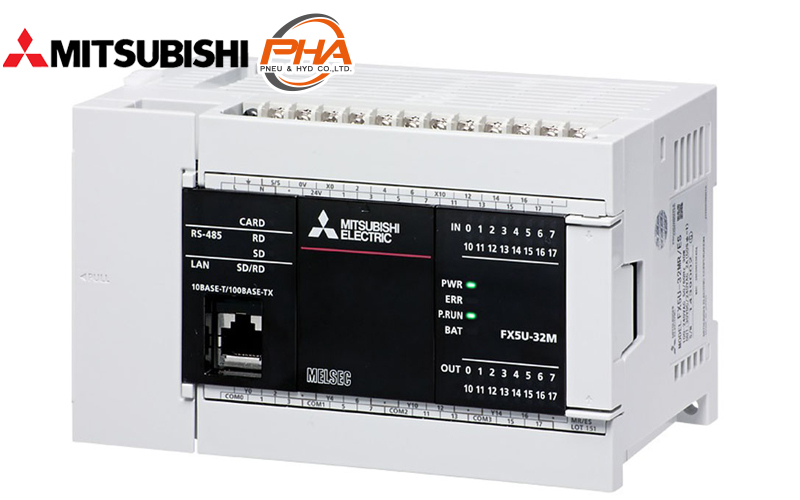

Mitsubishi PLC MELSEC iQ-FX5U
PLC MELSEC iQ-FX5U
Download PDF
Model Numbers | PLC MELSEC iQ-FX5U
Example: FX5U-32MR/ES, FX5U-80MR/ES
How to Choose: FX5U(1) - 80(2) M(3) R/ES(4)
| Number | Meaning | Code | Detail |
|---|---|---|---|
| (1) | Series | FX5U | MITSUBISHI PLC iQ-F series |
| (2) | Total I/O | - | - |
| (3) | CPU module | M | CPUmodule |
| (4) | Power supply, I/O types | R/ES | AC power supply / input 24 VDC (Sink / Source) / Relay output |
| T/ES | AC power supply / input 24 VDC (Sink / Source) / Transistor outpu (Sink) | ||
| T/ESS | AC power supply / input 24 VDC (Sink / Source) / Transistor outpu (Source) | ||
| R/DS | DC power supply / input 24 VDC (Sink / Source) / Relay output | ||
| T/DS | DC power supply / input 24 VDC (Sink / Source) / Transistor outpu (Sink) | ||
| T/DSS | DC power supply / input 24 VDC (Sink / Source) / Transistor output (Source) |
Specifications | PLC MELSEC iQ-FX5U
| Model | Power supply | I/O | Program capacity | I/O types | |||
|---|---|---|---|---|---|---|---|
| Total | Input | Ouput | Analog | ||||
| FX5U-32MR/ES | AC | 32 | 16 | 16 | Analog input 2 slot 12-bit Analog input 1 slot 12-bit |
128 k steps | DC input (Sink / Source) / Relay output |
| FX5U-32MT/ES | AC | 32 | 16 | 16 | DC input (Sink / Source) / Transistor ouptut (Sink) | ||
| FX5U-32MT/ESS | AC | 32 | 16 | 16 | DC input (Sink / Source) / Transistor ouptut (Source) | ||
| FX5U-32MR/DS | DC | 32 | 16 | 16 | DC input / Relay output | ||
| FX5U-32MT/DS | DC | 32 | 16 | 16 | DC input (Sink / Source) / Transistor ouptut (Sink) | ||
| FX5U-32MT/DSS | DC | 32 | 16 | 16 | DC input (Sink / Source) / Transistor ouptut (Source) | ||
| FX5U-64MR/ES | AC | 64 | 32 | 32 | DC input (Sink / Source) / Relay output | ||
| FX5U-64MT/ES | AC | 64 | 32 | 32 | DC input (Sink / Source) / Transistor ouptut (Sink) | ||
| FX5U-64MT/ESS | AC | 64 | 32 | 32 | DC input (Sink / Source) / Transistor ouptut (Source) | ||
| FX5U-64MR/DS | DC | 64 | 32 | 32 | Analog input 2 slot 12-bit Analog input 1 slot 12-bit |
128 k steps | DC input (Sink / Source) / Relay output |
| FX5U-64MT/DS | DC | 64 | 32 | 32 | DC input (Sink / Source) / Transistor ouptut (Sink) | ||
| FX5U-64MT/DSS | DC | 64 | 32 | 32 | DC input (Sink / Source) / Transistor ouptut (Source) | ||
| FX5U-80MR/ES | AC | 80 | 40 | 40 | DC input (Sink / Source) / Relay output | ||
| FX5U-80MT/ES | AC | 80 | 40 | 40 | DC input (Sink / Source) / Transistor ouptut (Sink) | ||
| FX5U-80MT/ESS | AC | 80 | 40 | 40 | DC input (Sink / Source) / Transistor ouptut (Source) | ||
| FX5U-80MR/DS | DC | 80 | 40 | 40 | DC input (Sink / Source) / Relay output | ||
| FX5U-80MT/DS | DC | 80 | 40 | 40 | DC input (Sink / Source) / Transistor ouptut (Sink) | ||
| FX5U-80MT/DSS | DC | 80 | 40 | 40 | DC input (Sink / Source) / Transistor ouptut (Source) | ||
Features | PLC MELSEC iQ-FX5U
FX5U is equipped with analog functions, communication and high-speed I/O, and can easily be expanded with expansion boards and adapters. The high-speed system bus communication brings out the maximum performance of extension devices equipped with intelligent functions.
MELSEC iQ-F is powered by a high speed CPU that can execute the LD instruction in 34 ns. Furthermore, MELSEC iQ-F can execute structured programs, execute multiple programs and handle ST language and function blocks.
- Program capacity 64 k step
- Instruction execution speed (LD, MOV instruction) 34 nc
- PC MIX value 14.6 intruction / µs
- Fixed Cycle Interrupt Program Min. 1 ms
High-speed System Bus Communication MELSEC iQ-F: High-speed system bus communication at 1.5 K words/ms (approximately 150 times faster compared with FX3U), together with high speed CPU, allows MELSEC iQ-F to output maximum performance even when heavy data communication intelligent function modules are used.
Built-in Analog Input/Output (with alarm output) FX5U is equipped with 12-bit 2ch analog input and 1ch analog output. With parameter setup, no programming is required. Value shifting, scaling and alarm output can also be set easily with parameters.
Battery-less and Maintenance-free: MELSEC iQ-F series holds programs and devices in nonvolatile memory such as flash ROM, and does not require a battery.
Properties | PLC MELSEC iQ-FX5U
| PLC MELSEC iQ-F series | FX5U | |
|---|---|---|
| Power Supply | AC 100 - 240 V, 50/60 Hz | |
| DC 24 V | ||
| Power consumption | AC 30 W (32 M), 40 W (64 M), 45 W (80 M) | |
| DC 30 W | ||
| Input | DC 24 V | |
| Output | Relay output | 2 A / 1 points |
| 8 A or less / 4 points common | ||
| 8 A or less / 8 points common | ||
| DC 30 V or less | ||
| AC 240 V or less (AC 250 V or less in case of noncompliance with CE, UL/cUL standard) | ||
| Transistor output | 0.5 A / 1 points | |
| 0.8 A or less / 4 points common | ||
| 1.6 A or less / 8 points common | ||
| 5 to 30 VDC | ||
| Input / Output extension | Extension devices for FX5 can be connected: when adding an extension connector type, the connector conversion module (FX5-CNV-IF) is required | |
| Built-in communication port | Ethernet (100BASE-TX / 10BASE-T), ES-485 1 slot | |
| Memory card slot | 1 slot SD memory card | |
| Analog input/output | 2 input channel, 1 ouput channel | |
| Total I/O | 512 points (I/O 384 + Remote I/O 512) | |
| Ethernet function | CC-Link IE Field Network Basic | |
| Simple CPU communication | ||
| MELSOFT, SLMP, MODBUS / TCP, SNTP client | ||
| Extension | Simple Motion Unit 16 | |
| Intelligent Function unit 16 | ||
| Expansion adapter 6 | ||
PLC MELSEC iQ-FX5U
ดาวน์โหลดไฟล์ PDF เลือกรุ่นสินค้า | PLC MELSEC iQ-FX5U
ตัวอย่าง: FX5U-32MR/ES, FX5U-80MR/ES
วิธีการเลือกรุ่น: FX5U(1) - 80(2) M(3)R/ES(4)
| หมายเลข | ความหมาย | รหัส | รายละเอียด |
|---|---|---|---|
| (1) | ซีรีส์ | FX5U | MITSUBISHI PLC iQ-F series |
| (2) | อินพุต / เอาต์พุต ทั้งหมด | - | - |
| (3) | โมดูล CPU | M | โมดูล CPU |
| (4) | แหล่งจ่ายไฟ, ชนิดอินพุต / เอาต์พุต | R/ES | แหล่งจ่ายไฟกระแสสลับ / อินพุต 24 VDC (ซิงค์ / ซอร์ส) / เอาต์พุตรีเลย์ |
| T/ES | แหล่งจ่ายไฟกระแสสลับ / อินพุต 24 VDC (ซิงค์ / ซอร์ส) / เอาต์พุตทรานซิสเตอร์ (ซิงค์) | ||
| T/ESS | แหล่งจ่ายไฟกระแสสลับ / อินพุต 24 VDC (ซิงค์ / ซอร์ส) / เอาต์พุตทรานซิสเตอร์ (ซอร์ส) | ||
| R/DS | แหล่งจ่ายไฟกระแสตรง / อินพุต 24 VDC (ซิงค์ / ซอร์ส) / เอาต์พุตรีเลย์ | ||
| T/DS | แหล่งจ่ายไฟกระแสตรง / อินพุต 24 VDC (ซิงค์ / ซอร์ส) / เอาต์พุตทรานซิสเตอร์ (ซิงค์) | ||
| T/DSS | แหล่งจ่ายไฟกระแสตรง / อินพุต 24 VDC (ซิงค์ / ซอร์ส) / เอาต์พุตทรานซิสเตอร์ (ซอร์ส) |
ข้อมูลทางเทคนิค | PLC MELSEC iQ-FX5U
| โมเดล | แหล่งจ่ายไฟ | จำนวนอินพุต / เอาต์พุต | ความจุโปรแกรม | ชนิดของอินพุต / เอาต์พุต | |||
|---|---|---|---|---|---|---|---|
| จำนวนรวม | จำนวนอินพุต | จำนวนเอาต์พุต | จำนวนอนาล็อก | ||||
| FX5U-32MR/ES | แหล่งจ่ายไฟ AC | 32 | 16 | 16 | อนาล็อกอินพุต 2 ช่อง 12-บิต อนาล็อกอินพุต 1 ช่อง 12-บิต |
128 ksteps | DC อินพุต (ซิงค์/ซอร์ส) / รีเลย์เอาต์พุต |
| FX5U-32MT/ES | แหล่งจ่ายไฟ AC | 32 | 16 | 16 | DC อินพุต (ซิงค์/ซอร์ส) / ทรานซิสเตอร์เอาต์พุต (ซิงค์) | ||
| FX5U-32MT/ESS | แหล่งจ่ายไฟ AC | 32 | 16 | 16 | DC อินพุต (ซิงค์/ซอร์ส) / ทรานซิสเตอร์เอาต์พุต (ซอร์ส) | ||
| FX5U-32MR/DS | แหล่งจ่ายไฟ DC | 32 | 16 | 16 | DC อินพุต / รีเลย์เอาต์พุต | ||
| FX5U-32MT/DS | แหล่งจ่ายไฟ DC | 32 | 16 | 16 | DC อินพุต (ซิงค์/ซอร์ส) / ทรานซิสเตอร์เอาต์พุต (ซิงค์) | ||
| FX5U-32MT/DSS | แหล่งจ่ายไฟ DC | 32 | 16 | 16 | DC อินพุต (ซิงค์/ซอร์ส) /ทรานซิสเตอร์เอาต์พุต (ซอร์ส) | ||
| FX5U-64MR/ES | แหล่งจ่ายไฟ AC | 64 | 32 | 32 | DC อินพุต (ซิงค์/ซอร์ส) / รีเลย์เอาต์พุต | ||
| FX5U-64MT/ES | แหล่งจ่ายไฟ AC | 64 | 32 | 32 | DC อินพุต (ซิงค์/ซอร์ส) / ทรานซิสเตอร์เอาต์พุต (ซิงค์) | ||
| FX5U-64MT/ESS | แหล่งจ่ายไฟ AC | 64 | 32 | 32 | DC อินพุต (ซิงค์/ซอร์ส) / ทรานซิสเตอร์เอาต์พุต (ซอร์ส) | ||
| FX5U-64MR/DS | แหล่งจ่ายไฟ DC | 64 | 32 | 32 | อนาล็อกอินพุต 2 ช่อง 12-บิต อนาล็อกอินพุต 1 ช่อง 12-บิต |
128 k steps | DC อินพุต (ซิงค์/ซอร์ส) / รีเลย์เอาต์พุต |
| FX5U-64MT/DS | แหล่งจ่ายไฟ DC | 64 | 32 | 32 | DC อินพุต (ซิงค์/ซอร์ส) /ทรานซิสเตอร์เอาต์พุต (ซิงค์) | ||
| FX5U-64MT/DSS | แหล่งจ่ายไฟ DC | 64 | 32 | 32 | DC อินพุต (ซิงค์/ซอร์ส) / ทรานซิสเตอร์เอาต์พุต (ซอร์ส) | ||
| FX5U-80MR/ES | แหล่งจ่ายไฟ AC | 80 | 40 | 40 | DC อินพุต (ซิงค์/ซอร์ส) / รีเลย์เอาต์พุต | ||
| FX5U-80MT/ES | แหล่งจ่ายไฟ AC | 80 | 40 | 40 | DC อินพุต (ซิงค์/ซอร์ส) / ทรานซิสเตอร์เอาต์พุต (ซิงค์) | ||
| FX5U-80MT/ESS | แหล่งจ่ายไฟ AC | 80 | 40 | 40 | DC อินพุต (ซิงค์/ซอร์ส) / ทรานซิสเตอร์เอาต์พุต (ซอร์ส) | ||
| FX5U-80MR/DS | แหล่งจ่ายไฟ DC | 80 | 40 | 40 | DC อินพุต (ซิงค์/ซอร์ส) / รีเลย์เอาต์พุต | ||
| FX5U-80MT/DS | แหล่งจ่ายไฟ DC | 80 | 40 | 40 | DC อินพุต (ซิงค์/ซอร์ส) / ทรานซิสเตอร์เอาต์พุต (ซิงค์) | ||
| FX5U-80MT/DSS | แหล่งจ่ายไฟ DC | 80 | 40 | 40 | DC อินพุต (ซิงค์/ซอร์ส) / ทรานซิสเตอร์เอาต์พุต (ซอร์ส) | ||
คุณสมบัติ | PLC MELSEC iQ-FX5U
เพื่อให้การควบคุมการทำงานและการเชื่อมต่อ ทำได้อย่างมีประสิทธิภาพ FX5U ถูกออกแบบให้มีพอร์ต Ethernet, พอร์ต RS-485 และช่องเสียบ SD Card ในตัว โดยพอร์ต Ethernet สามารถรองรับการเชื่อมต่อกับอุปกรณ์อื่นๆ ผ่านระบบ Network CC-Link IE Field Basic และมีส่วนต่อขยาย FX5 สำหรับอะนาล็อกและเพิ่มช่องสัญญาณโมดูล CPU FX5U
สมรรถนะ CPU เครื่องปฏิบัติการรุ่นใหม่เป็นหัวใจของ MELSEC iQ-F มีความสามารถในการใช้งานโปรแกรมที่เขียนและโปรแกรมที่หลากหลายต่างๆ รวมถึงรองรับ structured text และ function block ฯลฯ
- ขนาดโปรแกรม 128 k step (รองรับในผลิตภัณฑ์ FX5U/FX5UC ในเวอร์ชั่น 1.100 ขึ้นไป และมีหมายเลขผลิตภัณฑ์ (Product Number) 17X****)
- ความเร็วในการดำเนินการตามคำสั่ง (คำสั่ง LD, MOV) 34 ns
- ค่า PC MIX 14.6 คำสั่ง/µs
- โปรแกรมแทรกรองคงที่ขั้นต่ำ 1 ms
บัสระบบความเร็วสูง MELSEC iQ-F : ช่วยให้สามารถถ่ายโอนข้อมูลไปยัง CPU ได้อย่างราบรื่นด้วยโครงสร้างใหม่ซึ่งเพิ่มความเร็วในการถ่ายโอนข้อมูลได้ 1500 คำต่อเสี้ยววินาที (เร็วกว่า FX3U 150 เท่า) รองรับการตอบสนองอย่างรวดเร็วแม้จะใช้ expansion modules
อนาล็อกในตัว (พร้อม alarm output) FX5U มีความสามารถในการควบคุมอะนาล็อกได้โดยไม่ต้องกำหนดค่าเพิ่มเติมก่อนใช้งาน ไม่จำเป็นต้องมี ladder logic เมื่อใช้การตั้งค่าพารามิเตอร์ในซอฟต์แวร์การสร้างโปรแกรม
ใช้แบตเตอรี่น้อยและไร้การซ่อมบำรุง : สามารถบันทึกโปรแกรมได้แม้ไม่มีแบตเตอรี่ และบันทึกข้อมูลนาฬิกาได้ถึง 10 วันด้วย supercapacitor หรือตัวเก็บประจุยิ่งยวด (อาจแตกต่างไปตามสภาวะการใช้)
ส่วนต่อขยาย : รุ่นแรกที่มาพร้อมกับฟังก์ชันขั้นสูงที่ติดตั้งมาให้และความสามารถในการขยายระบบที่หลากหลาย ทำให้ใช้ง่ายด้วยโมดูลต่อขยายใหม่ FX5U ติดตั้งด้วยฟังก์ชันอะนาล็อก การเชื่อมต่อ และ I/O ความเร็วสูง และสามารถขยายได้อย่างสะดวกด้วยบอร์ดและอะแดปเตอร์ต่อขยาย high-speed system bus สามารถดึงสมรรถนะสูงสุดของอุปกรณ์ต่อขยายที่ติดตั้งมาให้ด้วย intelligent function เนื่องจากข้อจำกัดของแหล่งจ่ายไฟ จึงมีโมดูลเพียง 12 ตัวเท่านั้นที่สามารถเชื่อมต่อเข้ากับโมดูล CPU โดยตรง สามารถเชื่อมต่อโมดูลได้สูงสุด 16 ตัวเมื่อเชื่อมต่อกับโมดูลแหล่งจ่ายไฟ (รองรับในอนาคต) ยกเว้นโมดูล Connector Conversion
ข้อมูลจำเพาะ | PLC MELSEC iQ-FX5U
| PLC MELSEC iQ-F series | FX5U | |
|---|---|---|
| ข้อมูลจำเพาะแหล่งพลังงาน | ชนิดแหล่งจ่ายไฟ AC 100 - 240 V, 50/60 Hz | |
| ชนิดแหล่งจ่ายไฟ DC 24 V | ||
| การใช้พลังงาน | ชนิดแหล่งจ่ายไฟ AC 30 W (32 M), 40 W (64 M), 45 W (80 M) | |
| ชนิดแหล่งจ่ายไฟ DC 30 W | ||
| ข้อมูลจำเพาะอินพุต | 5.3 mA/DC24V (X020 และใหม่กว่า 4.0 mA / DC 24 V) | |
| ข้อมูลจำเพาะเอาต์พุต | ชนิดเอาต์พุตรีเลย์ | 2 A/1 จุด |
| 8 A หรือน้อยกว่า / 4 จุดคอมมอน | ||
| 8 A หรือน้อยกว่า / 8 จุดคอมมอน | ||
| DC 30 V หรือ น้อยกว่า | ||
| AC 240 V หรือ น้อยกว่า (AC 250 V หรือน้อยกว่า เมื่อไม่เป็นไปตามมาตรฐาน CE, UL/cUL) | ||
| ชนิดเอาต์พุททรานซิสเตอร์ | 0.5 A / 1 จุด | |
| 0.8 A หรือน้อยกว่า / 4 จุดคอมมอน | ||
| 1.6 A หรือน้อยกว่า / 8 จุดคอมมอน | ||
| 5 ถึง 30 V DC | ||
| ส่วนต่อขยายอินพุต/เอาต์พุต | สามารถเชื่อมต่ออุปกรณ์ต่อขยายสำหรับ FX5 ได้ | |
| พอร์ตเชื่อมต่อที่ติดตั้งมาให้ | Ethernet (100BASE-TX / 10BASE-T), ES-485 1 ช่อง | |
| ช่องเสียบ memory card ที่ติดตั้งมาให้ | 1 ช่องสำหรับ SD memory card | |
| อินพุต/เอาต์พุต อนาล็อกที่ติดตั้งมาให้ | อินพุต 2 ช่อง, เอาต์พุต 1 ช่อง | |
| จำนวน I/O ทั้งหมด | รวม 512 จุด (จำนวน I/O 384 + จำนวนรีโมต I/O 512) | |
| ฟังก์ชัน Ethernet | CC-Link IE Field Network Basic 16 ช่อง | |
| Simple CPU communication 16 ช่อง | ||
| การเชื่อมต่อ MELSOFT, SLMP (3E เฟรม), การส่งสัญญาณแบบ Socket, รองรับโปรโตคอลการส่งสัญญาณ, การส่งสัญญาณ MODBUS / TCP, ฟังก์ชันการตั้งค่าเวลา (SNTP client) | ||
| การรองรับการขยายตัว | Simple Motion Unit สูงสุด 16 เครื่อง | |
| Intelligent Function unit สูงสุด 16 เครื่อง | ||
| Adapter ส่งสัญญาณ สูงสุด 2 เครื่อง | ||
| Adapter Analog สูงสุด 4 เครื่อง | ||
| Port ส่วงขยาย สูงสุด 1 เครื่อง | ||
