HMI - GP3000 series

Download PDF

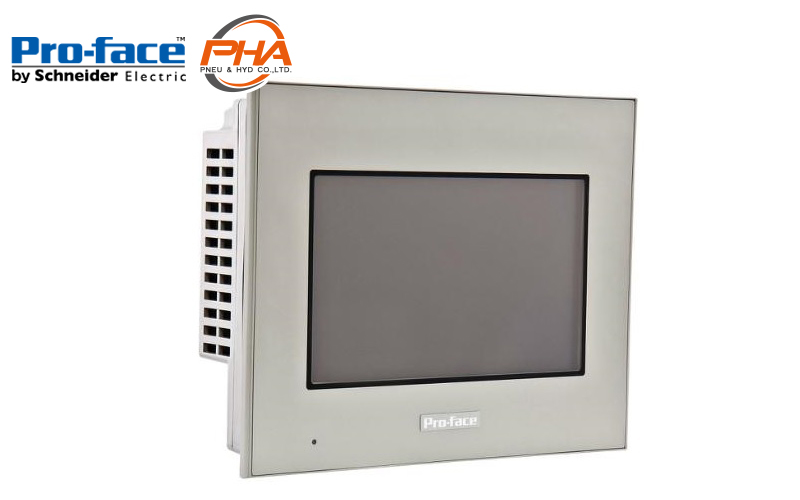

Pro-Face HMI - GP3000 series
Pro-Face HMI - GP3000 series
Model Numbers
Specifications
Features

Model Numbers | HMI - GP3000 series

Example: AGP3200-A1-D24, AGP300-T1-D24-DS1K

How to choose: AGP 3 3(1) 00(2) - A(3) 1 - D24(4) K(5)

NumberMeaningCodeDetail
(1) Model 2 LT-3200 series (3.8"): QVGA (320 x 240 dots)
3 GP-3300 series (5.7"): QVGA (320 x 240 dots), VGA (640 x 480 dots) *1
4 GP-3400 series (7.5"): VGA (640 x 480 dots)
5 GP-3500 series (10.4") *2: VGA (640 x 480 dots), SVGA(800 x 600 dots) *3
6 GP-3600 series (12.1"): SVGA (800 x 600 dots)
7 GP-3700 series (15"): XGA (1024 x 768 dots)
(2) Type 00 / 10 Standard
01 / 02 Low cost
50 / 60 Multimedia
(3) Display A Monochrome Amber / Red LCD
B Monochrome blue mode LCD
L Monochrome LCD
S STN color LCD
T TFT color LCD
U UFT Color LCD (Ultra luminance)
(4) Power suppply D24 DC 24 V
AF AC 24 V
(5) Output None Standard
D81K Sink
D81C Source
FN1M FLEX NETWORK
CA1M CANopen
  • *1 Only AGP-3310T / 3360T
  • *2 AGP-3500L and AGP-3500S has display size 12.1"
  • *3 Only AGP-3510T / 3560T

Specifications | HMI - GP3000 series

SeriesModelPower supplyDisplay sizeTypeDisplayOutput
GP-3200 series AGP3200-A1-D24 V DC (3.8"): QVGA (320 x 240 dots) Standard Monochrome Amber/ Red LCD -
AGP3200-T1-D24 TFT color LCD
GP-3300 series*1 AGP3300-L1-D24 V DC (5.7"): QVGA (320 x 240 dots), VGA (640 x 480 dots) Standard Monochrome LCD -
AGP3300-L1-D24-D81K Sink
AGP3300-L1-D24-D81C Source
AGP3300-L1-D24-FN1M FLEX NETWORK board type
AGP3300-L1-D24-CA1M CANopen board type
AGP3300-S1-D24 STN color LCD -
AGP3300-S1-D24-D81K Sink
AGP3300-S1-D24-D81C Source
AGP3300-S1-D24-CA1M CANopen board type
AGP3300-T1-D24 TFT color LCD -
AGP3300-U1-D24 TFT Color LCD (Ultra luminance)
AGP3300-T1-D24-D81K TFT color LCD Sink
AGP3300-T1-D24-D81C Source
AGP3300-T1-D24-FN1M FLEX NETWORK board type
AGP3300-T1-D24-CA1M CANopen board type
AGP3302-B1-D24 Low cost Monochrome blue mode LCD -
AGP3301-L1-D24 Monochrome LCD
AGP3301-S1-D24 STN color LCD
AGP3310-T1-D24*1*3 Standard TFT color LCD
AGP3360-T1-D24*1*3 Multimedia
GP-3400 series AGP3400-S1-D24 V DC (7.5"): VGA (640 x 480 dots) Standard STN color LCD -
AGP3400-S1-D24-D81K Sink
AGP3400-S1-D24-D81C Source
AGP3400-S1-D24-CA1M CANopen board type
AGP3400-T1-D24 TFT color LCD -
AGP3400-T1-D24-D81K Sink
AGP3400-T1-D24-D81C Source
AGP3400-T1-D24-FN1M FLEX NETWORK board type
AGP3400-T1-D24-CA1M CANopen board type
AGP3450-T1-D24 Multimedia -
GP-3500 series AGP3500-L1-D24 V DC (10.4"): VGA (640 x 480 dots)*2,SVGA(800 x 600 dots)*3 Standard Monochrome LCD
AGP3500-L1-D24-D81C Source
AGP3500-S1-AF V AC STN color LCD
AGP3500-S1-D24 V DC
AGP3500-S1-AF-D81K V AC Sink
AGP3500-S1-AF-D81C Source
AGP3500-S1-D24-D81K V DC Sink
AGP3500-S1-D24-D81C Source
AGP3500-S1-AF-CA1M V AC CANopen board type
AGP3500-S1-D24-CA1M V DC
AGP3500-T1-AF V AC TFT color LCD
AGP3500-T1-D24 V DC
AGP3500-T1-AF-D81K V AC Sink
AGP3500-T1-AF-D81C Source
AGP3500-T1-D24-D81K V DC Sink
AGP3500-T1-D24-D81C Source
AGP3500-T1-AF-FN1M V AC FLEX NETWORK board type
AGP3500-T1-D24-FN1M V DC
AGP3500-T1-AF-CA1M V AC CANopen board type
AGP3500-T1-D24-CA1M V DC
AGP3510-T1-AF*1*3 V AC
AGP3510-T1-AF-CA1M*1*3 CANopen board type
AGP3550-T1-AF Multimedia
AGP3560-T1-AF*1*3
GP-3600 series AGP3600-T1-AF V AC (12.1"): SVGA (800 x 600 dots) Standard TFT color LCD
AGP3600-T1-D24 V DC
AGP3600-T1-AF-D81K V AC Sink
AGP3600-T1-AF-D81C Source
AGP3600-T1-D24-D81K V DC Sink
AGP3600-T1-D24-D81C Source
AGP3600-T1-D24-D81C
AGP3600-T1-D24-FN1M FLEX NETWORK board type
AGP3600-T1-AF-CA1M V AC CANopen board type
AGP3600-T1-D24-CA1M V DC
AGP3600-U1-D24-CA1M TFT Color LCD (Ultra luminance)
AGP3650-T1-AF V AC Multimedia TFT color LCD
AGP3650-T1-D24 V DC
AGP3650-U1-D24 TFT Color LCD (Ultra luminance)
GP-3700 series AGP3750-T1-AF V AC (15"): XGA (1024 x 768 dots) Multimedia TFT color LCD
AGP3750-T1-D24 V DC
  • *1 Only AGP-3310T / 3360T
  • *2 AGP-3500L และ AGP-3500S has display size 12.1"
  • *3 Only AGP-3510T / 3560T

Features | HMI - GP3000 series

The GP3000 Series lets your team control every machine in the factory. Now everyone has access to information about the entire manufacturing process. They can share this data to come up with new innovative ideas to increase productivity

Properties | HMI - GP3000 series

HMIGP3000
Multi-media class with video Recording and play back.คลาสการควบคุม I / O การควบคุมและการเชื่อมต่อคลาสมาตรฐานพร้อมการเชื่อมต่ออีเธอร์เน็ตอุปกรณ์พกพามีคุณสมบัติเพิ่มความปลอดภัยและกรณีการใช้งาน
Display size 5.7” (GP-3360T)
7.5” (GP-3450T)
10.4” (GP-3560T/ GP-3550T)
12.1” (GP-3650U/GP-3650T)
15” (GP-3750T)		 5.7” (GP-3300T / GP-3300S / GP-3300L)
7.5” (GP-3400T / GP-3400S)
10.4” (GP-3500T / GP-3500S / GP-3500L)
12.1” (GP-3600U / GP-3600T)		 3.8” (GP-3200T / GP-3200A)
5.7” (GP-3300U / GP-3300T / GP-3300S / GP-3300L / GP-3310T GP-3301S / GP-3301L / GP-3302B )
7.5” (GP-3400T / GP-3400S)
10.4” (GP-3510T/ GP-3500T/ GP-3500S / GP-3500L)
12.1” (GP-3600T)		 5.7” (GP-3310HT / GP-3300HS / GP-3300HL)
Rated votlage input DC 24 V,
AC 100 - 240 V / DC 24 V		 DC 24 V,
AC 100 - 240 V / DC 24 V		 DC 24 V,
AC 100 - 240 V / DC 24 V		 DC 24 V
Resolution 320 x 240 px (VGA),
640 x 480 px (VGA),
800 x 600 px (SVGA),
1024 x 768 px (XGA)		 320 x 240 px (QVGA),
800 x 300 px (SVGA),
640 x 480 px (VGA)		 320 x 240pixels (QVGA),
800 x 300pixels (SVGA),
640 x 480pixels (VGA)		 320 x 240 px (QVGA),
640 x 480 px (VGA)
Touch Panel Type Resistive Film (analog) Resistive Film (analog) Resistive Film (analog) Resistive Film (analog)
Memory 16, 10, 8 MB 16, 6 MB 16, 10, 6 MB 6, 8 MB
Interface RS-232C, RS-422/485, Ethernet,
USB (Type A), CF Card Slot,
Expansion Unit for communication,
Expansion Unit for video		 RS-232C
RS-422/485
Ethernet,
USB (Type A)
CF Card Slot,
Expansion Unit for communication,
Expansion Unit for video		 RS-232C
RS-422/485
Ethernet
USB (Type A)
CF Card Slot
Expansion Unit for communication
Expansion Unit for video		 RS-232C,
RS-422/485,
Ethernet,
USB (Type A),
CF Card Slot

HMI - GP3000 series

ดาวน์โหลดไฟล์ PDF
Pro-Face HMI - GP3000 series
Pro-Face HMI - GP3000 series
เลือกรุ่นสินค้า
ข้อมูลทางเทคนิค
คุณสมบัติ

เลือกรุ่นสินค้า | HMI - GP3000 series

ตัวอย่าง: AGP3200-A1-D24, AGP300-T1-D24-DS1K

วิธีการเลือก: AGP 3 3(1) 00(2) - A(3) 1 - D24(4) K(5)

หมายเลขความหมายรหัสรายละเอียด
(1) รุ่น 2 LT-3200 series (3.8 นิ้ว): QVGA (320 x 240 dots)
3 GP-3300 series (5.7 นิ้ว): QVGA (320 x 240 dots), VGA (640 x 480 dots) *1
4 GP-3400 series (7.5 นิ้ว): VGA (640 x 480 dots)
5 GP-3500 series (10.4 นิ้ว) *2: VGA (640 x 480 dots), SVGA(800 x 600 dots) *3
6 GP-3600 series (12.1 นิ้ว): SVGA (800 x 600 dots)
7 GP-3700 series (15 นิ้ว): XGA (1024 x 768 dots)
(2) ชนิด 00 / 10 มาตรฐาน
01 / 02 ต้นทุนต่ำ
50 / 60 มัลติมีเดีย
(3) ส่วนการแสดงผลการแสดงสี A Monochrome Amber / Red LCD
B Monochrome blue mode LCD
L Monochrome LCD
S STN color LCD
T TFT color LCD
U UFT Color LCD (Ultra luminance)
(4) ชนิดของกำลังไฟ D24 ไฟฟ้ากระแสตรง 24 โวลต์
AF ไฟฟ้ากระแสตรง 24 โวลต์
(5) ชนิดของเอาต์พุต ไม่มี มาตราฐาน
D81K เอาต์พุตแบบ Sink
D81C เอาต์พุตแบบ Source
FN1M FLEX NETWORK
CA1M CANopen
  • *1 AGP-3310T/3360T อย่างเดียว
  • *2 AGP-3500L และ AGP-3500S มีขนาดของหน้าจอ 12.1 นิ้ว เท่ากัน
  • *3 AGP-3510T/3560T อย่างเดียว

ข้อมูลทางเทคนิค | HMI - GP3000 series

รุ่นโมเดลแหล่งจ่ายขนาดหน้าจอชนิดส่วนการแสดงผลการแสดงสีเอาต์พุต
GP-3200 series AGP3200-A1-D24 V DC (3.8-นิ้ว): QVGA (320 x 240 dots) มาตรฐาน Monochrome Amber/ Red LCD -
AGP3200-T1-D24 TFT color LCD
GP-3300 series*1 AGP3300-L1-D24 V DC (5.7 นิ้ว): QVGA (320 x 240 dots), VGA (640 x 480 dots) มาตรฐาน Monochrome LCD -
AGP3300-L1-D24-D81K Sink
AGP3300-L1-D24-D81C Source
AGP3300-L1-D24-FN1M FLEX NETWORK board type
AGP3300-L1-D24-CA1M CANopen board type
AGP3300-S1-D24 STN color LCD -
AGP3300-S1-D24-D81K Sink
AGP3300-S1-D24-D81C Source
AGP3300-S1-D24-CA1M CANopen board type
AGP3300-T1-D24 TFT color LCD -
AGP3300-U1-D24 TFT Color LCD (Ultra luminance)
AGP3300-T1-D24-D81K TFT color LCD Sink
AGP3300-T1-D24-D81C Source
AGP3300-T1-D24-FN1M FLEX NETWORK board type
AGP3300-T1-D24-CA1M CANopen board type
AGP3302-B1-D24 ต้นทุนต่ำ Monochrome blue mode LCD -
AGP3301-L1-D24 Monochrome LCD
AGP3301-S1-D24 STN color LCD
AGP3310-T1-D24*1*3 มาตรฐาน TFT color LCD
AGP3360-T1-D24*1*3 มัลติมีเดีย
GP-3400 series AGP3400-S1-D24 V DC (7.5 นิ้ว): VGA (640 x 480 dots) มาตรฐาน STN color LCD -
AGP3400-S1-D24-D81K Sink
AGP3400-S1-D24-D81C Source
AGP3400-S1-D24-CA1M CANopen board type
AGP3400-T1-D24 TFT color LCD -
AGP3400-T1-D24-D81K Sink
AGP3400-T1-D24-D81C Source
AGP3400-T1-D24-FN1M FLEX NETWORK board type
AGP3400-T1-D24-CA1M CANopen board type
AGP3450-T1-D24 มัลติมีเดีย -
GP-3500 series AGP3500-L1-D24 V DC (10.4 นิ้ว): VGA (640 x 480 dots)*2,SVGA(800 x 600 dots)*3 มาตรฐาน Monochrome LCD
AGP3500-L1-D24-D81C Source
AGP3500-S1-AF V AC STN color LCD
AGP3500-S1-D24 V DC
AGP3500-S1-AF-D81K V AC Sink
AGP3500-S1-AF-D81C Source
AGP3500-S1-D24-D81K V DC Sink
AGP3500-S1-D24-D81C Source
AGP3500-S1-AF-CA1M V AC CANopen board type
AGP3500-S1-D24-CA1M V DC
AGP3500-T1-AF V AC TFT color LCD
AGP3500-T1-D24 V DC
AGP3500-T1-AF-D81K V AC Sink
AGP3500-T1-AF-D81C Source
AGP3500-T1-D24-D81K V DC Sink
AGP3500-T1-D24-D81C Source
AGP3500-T1-AF-FN1M V AC FLEX NETWORK board type
AGP3500-T1-D24-FN1M V DC
AGP3500-T1-AF-CA1M V AC CANopen board type
AGP3500-T1-D24-CA1M V DC
AGP3510-T1-AF*1*3 V AC
AGP3510-T1-AF-CA1M*1*3 CANopen board type
AGP3550-T1-AF มัลติมีเดีย
AGP3560-T1-AF*1*3
GP-3600 series AGP3600-T1-AF V AC (12.1 นิ้ว): SVGA (800 x 600 dots) มาตรฐาน TFT color LCD
AGP3600-T1-D24 V DC
AGP3600-T1-AF-D81K V AC Sink
AGP3600-T1-AF-D81C Source
AGP3600-T1-D24-D81K V DC Sink
AGP3600-T1-D24-D81C Source
AGP3600-T1-D24-D81C
AGP3600-T1-D24-FN1M FLEX NETWORK board type
AGP3600-T1-AF-CA1M V AC CANopen board type
AGP3600-T1-D24-CA1M V DC
AGP3600-U1-D24-CA1M TFT Color LCD (Ultra luminance)
AGP3650-T1-AF V AC มัลติมีเดีย TFT color LCD
AGP3650-T1-D24 V DC
AGP3650-U1-D24 TFT Color LCD (Ultra luminance)
GP-3700 series AGP3750-T1-AF V AC (15 นิ้ว): XGA (1024 x 768 dots) มัลติมีเดีย TFT color LCD
AGP3750-T1-D24 V DC
  • *1 AGP-3310T / 3360T อย่างเดียว
  • *2 AGP-3500L และ AGP-3500S มีขนาดของหน้าจอ 12.1 นิ้ว เท่ากัน
  • *3 AGP-3510T / 3560T อย่างเดียว

คุณสมบัติ | HMI - GP3000 series

GP3000 ซีรีส์ช่วยให้ทีมของคุณควบคุมเครื่องจักรทุกเครื่องในโรงงาน ตอนนี้ทุกคนสามารถเข้าถึงข้อมูลเกี่ยวกับกระบวนการผลิตทั้งหมดได้ พวกเขาสามารถแบ่งปันข้อมูลนี้เพื่อหาแนวคิดสร้างสรรค์ใหม่ๆ เพื่อเพิ่มผลผลิต

ข้อมูลจำเพาะ | HMI - GP3000 series

HMIGP3000
คลาสมัลติมีเดียพร้อมการบันทึกวิดีโอและเล่นคลาสการควบคุม I / O การควบคุมและการเชื่อมต่อคลาสมาตรฐานพร้อมการเชื่อมต่ออีเธอร์เน็ตอุปกรณ์พกพามีคุณสมบัติเพิ่มความปลอดภัยและกรณีการใช้งาน
ขนาดของหน้าจอ 5.7” (GP-3360T)
7.5” (GP-3450T)
10.4” (GP-3560T/ GP-3550T)
12.1” (GP-3650U/GP-3650T)
15” (GP-3750T)		 5.7” (GP-3300T / GP-3300S / GP-3300L)
7.5” (GP-3400T / GP-3400S)
10.4” (GP-3500T / GP-3500S / GP-3500L)
12.1” (GP-3600U / GP-3600T)		 3.8” (GP-3200T / GP-3200A)
5.7” (GP-3300U / GP-3300T / GP-3300S / GP-3300L / GP-3310T GP-3301S / GP-3301L / GP-3302B )
7.5” (GP-3400T / GP-3400S)
10.4” (GP-3510T/ GP-3500T/ GP-3500S / GP-3500L)
12.1” (GP-3600T)		 5.7” (GP-3310HT / GP-3300HS / GP-3300HL)
พิกัดแรงดันอินพุต DC 24 V,
AC 100 - 240 V / DC 24 V		 DC 24 V,
AC 100 - 240 V / DC 24 V		 DC 24 V,
AC 100 - 240 V / DC 24 V		 DC 24 V
ความละเอียดหน้าจอ 320 x 240 พิกเซล (VGA),
640 x 480 พิกเซล (VGA),
800 x 600 พิกเซล (SVGA),
1024 x 768 พิกเซล (XGA)		 320 x 240 พิกเซล (QVGA),
800 x 300 พิกเซล (SVGA),
640 x 480 พิกเซล (VGA)		 320 x 240 พิกเซล (QVGA),
800 x 300 พิกเซล (SVGA),
640 x 480 พิกเซล (VGA)		 320 x 240 พิกเซล (QVGA),
640 x 480 พิกเซล (VGA)
ประเภทของจอสัมผัส แบบตัวต้านทาน (อนาล็อก) แบบตัวต้านทาน (อนาล็อก) แบบตัวต้านทาน (อนาล็อก) แบบตัวต้านทาน (อนาล็อก)
หน่วยความจำ 16, 10, 8 MB 16, 6 MB 16, 10, 6 MB 6, 8 MB
อินเตอร์เฟส RS-232C, RS-422/485, Ethernet,
USB (Type A), CF Card Slot,
ช่องการสื่อสารเพิ่มเติม,
ช่องการวีดีโอเพิ่มเติม		 RS-232C
RS-422/485
Ethernet,
USB (Type A)
CF Card Slot,
ช่องการสื่อสารเพิ่มเติม,
ช่องการวีดีโอเพิ่มเติม		 RS-232C
RS-422/485
Ethernet
USB (Type A)
CF Card Slot
ช่องการสื่อสารเพิ่มเติม,
ช่องการวีดีโอเพิ่มเติม		 RS-232C,
RS-422/485,
Ethernet,
USB (Type A),
CF Card Slot
