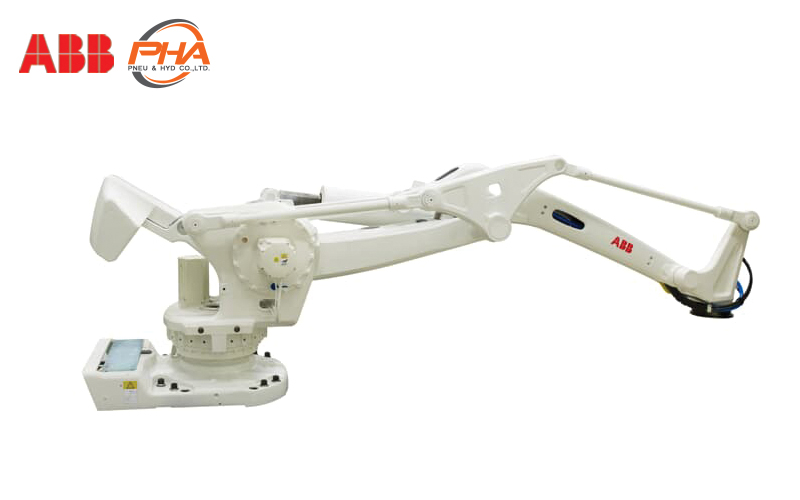

ABB Palletizer robot - IRB 760-450/3.2
English
ไทย
Palletizer robot - IRB 760-450/3.2
Download PDF
Specifications
Dimensions
Features
Specifications | Palletizer robot - IRB 760-450/3.2
| ABB | Palletizer robot | ||
|---|---|---|---|
| IRB 760 | IRB 760PT | ||
| Handling capacity | 450 kg | 450 kg | |
| Reach | 3.18 m | ||
| Number of axes | 4 | ||
| Protection class | IP67 | ||
| Mounting | Floor mounted | ||
| Controller | IRC5 Single cabinet, IRC5 Dual cabinet | ||
| Integrated power signal supply | Optional | ||
| Integrated air supply | Optional | ||
| Supply voltage | 200-600 V, 50/60 Hz | ||
| Power consumption | ISO cube 2.75 kW | ||
| Dimensions robot base | 1140 x 800 mm | ||
| Robot weight | 2310 kg | ||
| Ambient temperature for mechanical | During operation | ±0°C (32°F) to +50°C (122°F) | |
| During transport / storage | -25°C (-13°F) to +55°C (131°F) | ||
| Short perloads (max 24 h) | up to +70°C (158°F) | ||
| Relative humidity | Max. 95% | ||
| Noise level | < 70 dB (A) | ||
| Safety | Double circuits with supervision, Emergency stop & safety functions, 3 position enabling device | ||
| Emission | EMC/EMI shielded | ||
| Working range | Axis 1 | +180° to -180° | |
| Axis 2 | +85° to -300° | ||
| Axis 3 | +120° to -42° | ||
| Axis 4 | +300° to -300° | ||
| Axis max speed | Axis 1 | 85°/s | |
| Axis 2 | 85°/s | ||
| Axis 3 | 85°/s | ||
| Axis 4 | 160°/s | ||
Workspace graphic | Palletizer robot - IRB 760-450/3.2
IRB 760
IRB 760 PT
Features | Palletizer robot - IRB IRB 760-450/3.2
Support the weight of gripper not more than 450 kg, the horizontal reach distance can be as far as 3200 mm Pick up, suck the workpiece to place, Check the quality by installing a camera, Picked up into the machine and Picking out of the machine, assembling the workpiece, picking up the packaging.
Palletizer robot - IRB 760-450/3.2
ดาวน์โหลด PDF ข้อมูลทางเทคนิค
ขนาด
คุณสมบัติ
ข้อมูลทางเทคนิค | Palletizer robot - IRB 760-450/3.2
| รูปที่ | หุ่นยนต์จัดเรียงสินค้า | ||
|---|---|---|---|
| IRB 760 | IRB 760PT | ||
| ความสามารถในการจัดการ | 450 กก. | 450 กก. | |
| ระยะเอื้อม | 3.18 ม. | ||
| จำนวนแกน | 4 | ||
| ระดับการป้องกัน | IP67 | ||
| การติดตั้ง | ติดตั้งบนพื้น | ||
| คอนโทรลเลอร์ | IRC5 ตู้เดี่ยว IRC5 ตู้คู่ | ||
| แหล่งจ่ายสัญญาณไฟในตัว | มีให้เลือก | ||
| ระบบจ่ายอากาศในตัว | มีให้เลือก | ||
| แรงดันไฟจ่าย | 200-600 V, 50/60 Hz | ||
| การใช้พลังงาน | ISO cube 2.75 kW | ||
| ขนาดฐานหุ่นยนต์ | 1140 x 800 mm | ||
| น้ำหนักหุ่นยนต์ | 2310 kg | ||
| อุณหภูมิแวดล้อ, | ระหว่างดำเนินการ | ±0°C (32°F) ถึง +50°C (122°F) | |
| จัดเก็บ | -25°C (-13°F) ถึง +55°C (131°F) | ||
| perloads สั้น (สูงสุด 24 ชั่วโมง) | สูงถึง +70°C (158°F) | ||
| ความชื้นสัมพัทธ์ | สูงสุด 95% | ||
| ระดับเสียง | < 70 เดซิเบล (A) | ||
| ความปลอดภัย | วงจรคู่พร้อมการควบคุม ฟังก์ชันหยุดฉุกเฉินและความปลอดภัย อุปกรณ์เปิดใช้งาน 3 ตำแหน่ง | ||
| การปล่อยมลพิษ | ป้องกัน EMC/EMI | ||
| ระยะการทำงาน | Axis 1 | +180° to -180° | |
| Axis 2 | +85° to -300° | ||
| Axis 3 | +120° to -42° | ||
| Axis 4 | +300° to -300° | ||
| ความเร็ว | Axis 1 | 85°/s | |
| Axis 2 | 85°/s | ||
| Axis 3 | 85°/s | ||
| Axis 4 | 160°/s | ||
กราฟิกพื้นที่ทำงาน | Palletizer robot - IRB 760-450/3.2
IRB 760
IRB 760 PT
คุณสมบัติ | Palletizer robot - IRB 760-450/3.2
รับน้ำหนักร่วมกรีปเปอร์ ไม่เกิน 450 กิโลกรัม ระยะเอื้อมในแนวนอนไปได้ไกลสุด 3200 มิลลิเมตร การใช้งานหยิบจับ, ดูดชิ้นงานไปวาง, ตรวจสอบคุณภาพด้วยการติดกล้อง, หยิบเข้าเข้าเครื่อง และหยิบออกจากเครื่องจักร, ประกอบชิ้นงาน, หยิบบรรจุภัณฑ์ เป็นต้น
