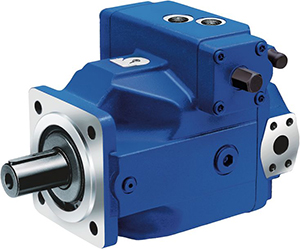

AXIAL PISTON VARIABLE PUMP รุ่น A4VSO
รายละเอียด Axial piston variable pump รุ่น A4VSO
- Robust high pressure pump for industrial applications
- Size 40…1000
- Nominal pressure 350 bar
- Maximum pressure 400 bar
- Open circuit
Features
- Robust pump with very long service life
(ปั้มแข็งแรง ทนทาน มีอายุการใช้งานยาวนาน) - Low noise
(เสียงขณะทำงานเบา) - Short control response times
(เวลาตอบสนองการควบคุมสั้น) - Excellent suction characteristics
(ลักษณะการดูดดีเยี่ยม) - Through drive for mounting of further pumps up to same nominal size
(เพลาขับมีรูผ่านสำหรับติดตั้งปั้มเพิ่มได้และเลือกปั๊ม) - Swashplate design
(ปั๊มแบบ Swashplate)
ตารางสเปค 1 (Specification 1 Size : 40 - 500)
Size | 40 | 71 | 125 | 180 | 250 | 355 | 500 | |||
---|---|---|---|---|---|---|---|---|---|---|
รุ่น | มาตรฐาน | |||||||||
อัตราการไหลต่อรอบการทำงาน | Vgmax | cm3 | 40 | 71 | 125 | 180 | 250 | 355 | 500 | |
แรงดันใช้งาน | pnom | bar | 350 | 350 | 350 | 350 | 350 | 350 | 350 | |
แรงดันสูงสุด | Pmax | bar | 400 | 400 | 400 | 400 | 400 | 400 | 400 | |
ความเร็วสูงสุด 1) | ที่ Vgmax | nnom | rpm | 2600 | 2200 | 1800 | 1800 | 1500 | 1500 | 1320 |
อัตราการไหล | ที่ Vgmax และ nnom | qVnom | 1 / min | 104 | 156 | 225 | 324 | 375 | 533 | 660 |
ที่ Vgmax และ n = 1500 rpm | QV 1500 | 1 / min | 60 | 107 | 186 | 270 | 375 | 533 | 581 | |
กำลังไฟฟ้า | ที่ Vgmax และ pnom | P | kW | 61 | 91 | 131 | 189 | 219 | 311 | 385 |
ที่ qV 1500 และ pnom | P 1500 | kW | 35 | 62 | 109 | 158 | 219 | 311 | 339 | |
แรงบิด | ที่ Vgmax และ pnom | M | Nm | 223 | 395 | 696 | 1002 | 1391 | 1976 | 2783 |
ตารางสเปค 2 (Specification 2 Size : 750 - 1000)
Size | 750 | 1000 | 250 | 355 | 500 | 750 | |||
---|---|---|---|---|---|---|---|---|---|
รุ่น | มาตรฐาน | ความเร็วสูง | พร้อม Boost Pumps | ||||||
อัตราการไหลต่อรอบการทำงาน | Vgmax | cm3 | 750 | 100 | 250 | 355 | 500 | 750 | |
แรงดันใช้งาน | pnom | bar | 350 | 350 | 350 | 350 | 350 | 350 | |
แรงดันสูงสุด | Pmax | bar | 400 | 400 | 400 | 400 | 400 | 400 | |
ความเร็วสูงสุด 1) | ที่ Vgmax | nnom | rpm | 1200 | 1000 | 1900 | 1700 | 1500 | 1500 |
อัตราการไหล | ที่ Vgmax และ nnom | qVnom | 1 / min | 900 | 1000 | 475 | 604 | 750 | 1125 |
ที่ Vgmax และ n = 1500 rpm | QV 1500 | 1 / min | 770 | - | 375 | 533 | 851 | 1125 | |
กำลังไฟฟ้า | ที่ Vgmax และ pnom | P | kW | 525 | 583 | 277 | 352 | 437 | 656 |
ที่ qV 1500 และ pnom | P 1500 | kW | 449 | - | 219 | 311 | 339 | 656 | |
แรงบิด | ที่ Vgmax และ pnom | M | Nm | 4174 | 5565 | 1391 | 1976 | 2783 | 4174 |
