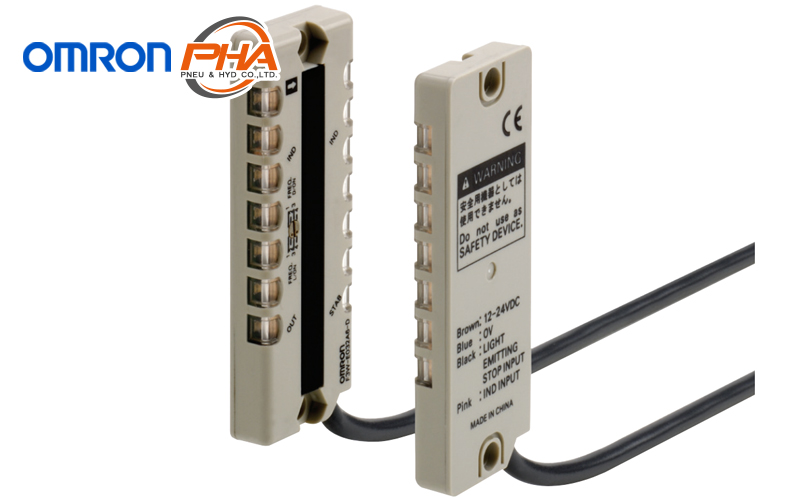

Photoelectric Area Sensor - F3W-E series
Download PDF
Model Numbers
Specifications
Dimensions
Features
Model Numbers | Photoelectric Area Sensor - F3W-E series
Sensors
| Sensing method | Appearance | Connection method (cable length) | Sensing distance | Beams | Sensing width (mm) | Output type | Model | |
|---|---|---|---|---|---|---|---|---|
| Gap | Qty | |||||||
| Through-beam |  |
Pre-wired (2 m) |
300 mm (Infrared LED) |
25 mm | 3 | 50 | NPN open collector |
F3W-E032A6 |
| PNP open collector |
F3W-E032A8 | |||||||
| Pre-wired connector (0.3 m) |
NPN open collector |
F3W-E032B6 | ||||||
| PNP open collector |
F3W-E032B8 | |||||||
Accessories (Optional)
Mounting Brackets
| Appearance | Model | Qty | Remarks |
|---|---|---|---|
 |
F39-LE2 | 2 | L-shaped Mounting Bracket |
 |
F39-LE1 | 2 | Flat Mounting Bracket |
Protective Bracket
| Appearance | Model | Qty |
|---|---|---|
 |
F39-LE3 | 2 |
Sensor I/O Connectors
(Models for Pre-wired Connectors: A Connector is not provided with the Sensor. Be sure to order a Connector separately.)
| Size | Type | Appearance | Cable length | Model | |
|---|---|---|---|---|---|
| M12 | Socket on one cable end | Smartclick connector Straight *2 |
 |
2 m | XS5F-D421-D80-F |
| 5 m | XS5F-D421-G80-F | ||||
| Smartclick connector L-shape *2 |
 |
2 m | XS5F-D422-D80-F | ||
| 5 m | XS5F-D422-G80-F | ||||
| Socket and plug on cable ends *1 | Smartclick connector Straight/Straight *2 |
 |
2 m | XS5W-D421-D81-F | |
| 5 m | XS5W-D421-G81-F | ||||
| Smartclick connector L-shape/L-shape *2 |
 |
2 m | XS5W-D422-D81-F | ||
| 5 m | XS5W-D422-G81-F | ||||
Note:
- Each model includes one cable. A cable is required for both the Emitter and the Receiver (two cables total). Refer to Sensor I/O Connectors/Sensor Controllers on your OMRON website for details.
- Straight type/L-shape type combinations are also available.
- The connectors will not rotate after they are connected.
Specifications | Photoelectric Area Sensor - F3W-E series
| Sensing method Model | Through-beam | ||
|---|---|---|---|
| F3W-E032A6/A8 | F3W-E032B6/B8 | ||
| Sensing distance | 30 to 300 mm | ||
| Beam gap | 25 mm | ||
| Number of beams | 3 | ||
| Sensing width | 50 mm | ||
| Standard sensing object | Opaque, 28-mm dia. min. | ||
| Light source (emission wavelength) |
Infrared LED (860 nm) | ||
| Power supply voltage | 12 to 24 VDC ±10% (ripple (p-p): 10% max.) | ||
| Current consumption | Emitter: 40 mA max., Receiver: 40 mA max. | ||
| Control output | NPN or PNP open collector output Load power supply: 30 VDC, Load current: 100 mA max. (Residual voltage: 1.8 V max.) Dark-ON or Light-ON (selectable) |
||
| Picking instruction indicator input |
Relay or open collector input NPN input Indicator ON: Input voltage of 0 to 2 V Indicator OFF: Open (with leakage current of 0.1 mA max.) PNP input Indicator ON: Input voltage: (+DC - 2 V) to +DC * Indicator OFF: Open (with leakage current of 0.1 mA max.) |
||
| Emission stop input | Relay or open collector input NPN input Emission stop input voltage: 0 to 2 V Emission input voltage: Open (with leakage current of 0.1 mA max.) PNP input Emission stop input voltage: (+DC - 2 V) to +DC * Emission input voltage: Open (with leakage current of 0.1 mA max.) |
||
| Protection circuits | Reverse-connection protection, output short protection, and mutual interference prevention function (set with frequency switch) | ||
| Response time | Operate/Reset: 100 ms max. | ||
| Indicators | Receiver | Operation indicator (orange), stability indicator (green), and picking indicators (orange) | |
| Emitter | Power indicator (green), emission stop indicator (orange), and picking indicators (orange) | ||
| Ambient temperature | Operating: -10 to 55 ° C, Storage: -25 to 70 ° C (with no icing or condensation) | ||
| Ambient humidity | Operating/storage: 35% to 85% (with no condensation) | ||
| Ambient illumination | Sunlight: 10,000 lx at light-receiving surface, Incandescent light: 3,000 lx at light-receiving surface | ||
| Insulation resistance | 20 M Ω min. (at 500 VDC) | ||
| Dielectric strength | 1,000 VAC, 50/60 Hz for 1 min | ||
| Vibration resistance (destruction) |
10 to 50 Hz, 1.5-mm double-amplitude for 2 hours each in X, Y, and Z directions | ||
| Shock resistance (destruction) |
500 m/s2, 3 times in X, Y, and Z directions | ||
| Degree of protection | IP62 (IEC60529) | ||
| Connection method | Pre-wired Standard cable length: 2 m |
Pre-wired connector Standard cable length: 0.3 m (M12, 4-pin connector) |
|
| Weight (packed state) | Approx. 125 g | Approx. 85 g | |
| Materials | Case | ABS resin | |
| Lens | Acrylic resin | ||
| Cable | Oil-resistant PVC | ||
| Accessories | Instruction manual | ||
*+DC is the power supply voltage.

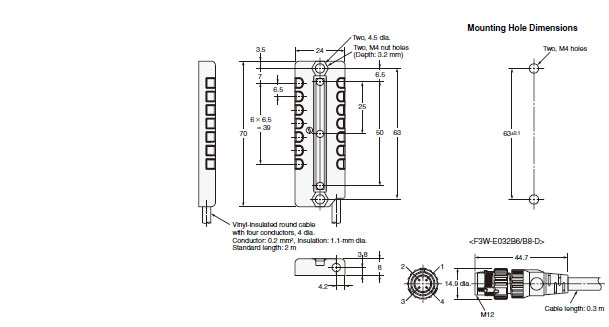

Dimensions | Photoelectric Area Sensor - F3W-E series
Sensors
F3W-E
Emitter
F3W-E032A6/A8-L
F3W-E032B6/B8-L
Receiver
F3W-E032A6/A8-D
F3W-E032B6/B8-D
Accessories (Optional)

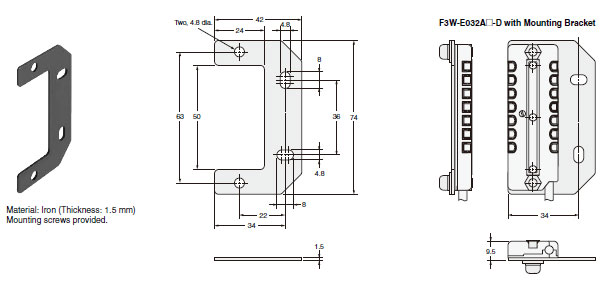

Mounting Brackets
F39-LE2 (L-shaped)
Mounting Brackets
F39-LE1 (Flat)
Protective Bracket
F39-LE3
Features | Photoelectric Area Sensor - F3W-E series
- A variety of part sizes can be handled: F3W-D sensing width: 100 mm, F3W-E sensing width: 50 mm.
- Low-profile Sensor with thickness of 8 mm and enlargeable work opening.
- Models with connectors are also available
- Support for XS5 Smartclick Connectors reduces work andsimplifies wiring.
Properties | Photoelectric Area Sensor - F3W-E series
| Photoelectric Area Sensor | F3W-E |
|---|---|
| Sensing method | Throuh-beam |
| Sensing distance | 30 - 300 mm |
| Number of beams | 3 |
| Sensing width | 50 mm. |
| Power supply voltage | 12 - 24 VDC ±10% |
| Current consumption | Emitter: 40 mA max์ |
| Receiver: 40 mA | |
| Response time | 100 ms max |
| Degree of protection | IP62 |
| Materials Case | ABS เรซิน |
Photoelectric Area Sensor - F3W-E series
ดาวน์โหลดไฟล์ PDF เลือกรุ่นสินค้า
ข้อมูลทางเทคนิค
ขนาด
คุณสมบัติ
เลือกรุ่นสินค้า | Photoelectric Area Sensor - F3W-E series
เซนเซอร์
| วิธีการตรวจจับ | ลักษณะ | วิธีการเชื่อมต่อ (ความยาวสาย) | ระยะการตรวจจับ | ลำแสง | ความกว้างของการตรวจจับ (mm) | ประเภทเอาต์พุต | รุ่น | |
|---|---|---|---|---|---|---|---|---|
| ช่องว่าง | จำนวน | |||||||
| Through- beam |
|
มีสายในตัว (2 ม.) | 300 มม. (LEDอินฟราเรด) | 25 มม. | 3 | 50 | NPN open collector |
F3W-E032A6 |
| PNP open collector |
F3W-E032A8 | |||||||
| คอนเนคเตอร์มีสายในตัว (0.3 ม.) | NPN open collector |
F3W-E032B6 | ||||||
| PNP open collector |
F3W-E032B8 | |||||||
อุปกรณ์เสริม
ขายึด
| ลักษณะ | รุ่น | จำนวน | หมายเหตุ |
|---|---|---|---|
|
F39-LE2 | 2 | ขายึดรูปตัว L |
|
F39-LE1 | 2 | ขายึดแบบแบน |
ขายึดป้องกัน
| ลักษณะ | รุ่น | จำนวน |
|---|---|---|
|
F39-LE3 | 2 |
คอนเนคเตอร์ I/O เซนเซอร์
(รุ่นสำหรับคอนเนคเตอร์แบบมีสายในตัว: ไม่มีคอนเนคเตอร์มาพร้อมกับเซ็นเซอร์โปรดสั่งซื้อคอนเนคเตอร์แยกต่างหาก)
| ขนาด | ประเภท | ลักษณะ | ความยาวสาย | รุ่น | |
|---|---|---|---|---|---|
| M12 | ซ็อกเก็ตที่ปลายสายด้านหนึ่ง | คอนเนคเตอร์Smartclick ตรง *2 | |
2 m | XS5F-D421-D80-F |
| 5 m | XS5F-D421-G80-F | ||||
| คอนเนคเตอร์Smartclick ตัว L *2 | |
2 m | XS5F-D422-D80-F | ||
| 5 m | XS5F-D422-G80-F | ||||
| Socket and plug on cable ends *1 | คอนเนคเตอร์ Smartclick ตรง/ตรง *2 | |
2 m | XS5W-D421-D81-F | |
| 5 m | XS5W-D421-G81-F | ||||
| คอนเนคเตอร์Smartclick ตัว L /ตัว L *2 | |
2 m | XS5W-D422-D81-F | ||
| 5 m | XS5W-D422-G81-F | ||||
หมายเหตุ:
- แต่ละรุ่นมีสายเคเบิลหนึ่งเส้น ต้องใช้สายเคเบิลสำหรับทั้งตัวส่งและตัวรับสัญญาณ (รวมสองสาย)
- นอกจากนี้ยังมีการผสมผสานประเภทตรง / รูปตัว L
- ขั้วต่อจะไม่หมุนหลังจากเชื่อมต่อแล้ว
ข้อมูลทางเทคนิค | Photoelectric Area Sensor - F3W-E series
| Sensing method Model | Through-beam | ||
|---|---|---|---|
| F3W-E032A6/A8 | F3W-E032B6/B8 | ||
| Sensing distance | 30 to 300 mm | ||
| Beam gap | 25 mm | ||
| Number of beams | 3 | ||
| Sensing width | 50 mm | ||
| Standard sensing object | Opaque, 28-mm dia. min. | ||
| Light source (emission wavelength) |
Infrared LED (860 nm) | ||
| Power supply voltage | 12 to 24 VDC ±10% (ripple (p-p): 10% max.) | ||
| Current consumption | Emitter: 40 mA max., Receiver: 40 mA max. | ||
| Control output | NPN or PNP open collector output Load power supply: 30 VDC, Load current: 100 mA max. (Residual voltage: 1.8 V max.) Dark-ON or Light-ON (selectable) |
||
| Picking instruction indicator input |
Relay or open collector input NPN input Indicator ON: Input voltage of 0 to 2 V Indicator OFF: Open (with leakage current of 0.1 mA max.) PNP input Indicator ON: Input voltage: (+DC - 2 V) to +DC * Indicator OFF: Open (with leakage current of 0.1 mA max.) |
||
| Emission stop input | Relay or open collector input NPN input Emission stop input voltage: 0 to 2 V Emission input voltage: Open (with leakage current of 0.1 mA max.) PNP input Emission stop input voltage: (+DC - 2 V) to +DC * Emission input voltage: Open (with leakage current of 0.1 mA max.) |
||
| Protection circuits | Reverse-connection protection, output short protection, and mutual interference prevention function (set with frequency switch) | ||
| Response time | Operate/Reset: 100 ms max. | ||
| Indicators | Receiver | Operation indicator (orange), stability indicator (green), and picking indicators (orange) | |
| Emitter | Power indicator (green), emission stop indicator (orange), and picking indicators (orange) | ||
| Ambient temperature | Operating: -10 to 55 ° C, Storage: -25 to 70 ° C (with no icing or condensation) | ||
| Ambient humidity | Operating/storage: 35% to 85% (with no condensation) | ||
| Ambient illumination | Sunlight: 10,000 lx at light-receiving surface, Incandescent light: 3,000 lx at light-receiving surface | ||
| Insulation resistance | 20 M Ω min. (at 500 VDC) | ||
| Dielectric strength | 1,000 VAC, 50/60 Hz for 1 min | ||
| Vibration resistance (destruction) |
10 to 50 Hz, 1.5-mm double-amplitude for 2 hours each in X, Y, and Z directions | ||
| Shock resistance (destruction) |
500 m/s2, 3 times in X, Y, and Z directions | ||
| Degree of protection | IP62 (IEC60529) | ||
| Connection method | Pre-wired Standard cable length: 2 m |
Pre-wired connector Standard cable length: 0.3 m (M12, 4-pin connector) |
|
| Weight (packed state) | Approx. 125 g | Approx. 85 g | |
| Materials | Case | ABS resin | |
| Lens | Acrylic resin | ||
| Cable | Oil-resistant PVC | ||
| Accessories | Instruction manual | ||
*+DC is the power supply voltage.
ขนาด | Photoelectric Area Sensor - F3W-E series
Sensors
F3W-E
Emitter
F3W-E032A6/A8-L
F3W-E032B6/B8-L
Receiver
F3W-E032A6/A8-D
F3W-E032B6/B8-D
Accessories (Optional)
Mounting Brackets
F39-LE2 (L-shaped)
Mounting Brackets
F39-LE1 (Flat)
Protective Bracket
F39-LE3
คุณสมบัติ | Photoelectric Area Sensor - F3W-E series
- สามารถจัดการชื้นส่วนได้หลาย: F3W-E ความกว้างของการตรวจจับ: 50 mm
- เซ็นเซอร์ Low-profile ที่มีความหนา 8 mm และช่องเปิดการทำงานที่ขยายได้
- รุ่นที่มีตัวเชื่อมต่อยังมีจำหน่าย
- การรองรับ XS5 Smartclick Connectors ช่วยลดการทำงานและลดความยุ่งยากในการเดินสาย
ข้อมูลจำเพาะ | Photoelectric Area Sensor - F3W-E series
| Photoelectric Area Sensor | F3W-E |
|---|---|
| วิธีการตรวจจับ | Throuh-beam |
| ระยะตรวจจับ | 30 - 300 มม. |
| จำนวนลำแสง | 3 |
| ความกว้างการตรวจจับ | 50 มม. |
| แรงดันไฟฟ้า | 12 - 24 VDC ±10% |
| การใช้กระแส | ตัวส่ง: สูงสุด 40 มิลลิแอมป์ |
| ตัวรับ: สูงสุด 40 มิลลิแอมป์ | |
| เวลาตอบสนองสูงสุด | 100 มิลลิวินาที |
| ระดับการป้องกัน | IP62 |
| วัสดุตัวเรือน | ABS เรซิน |
