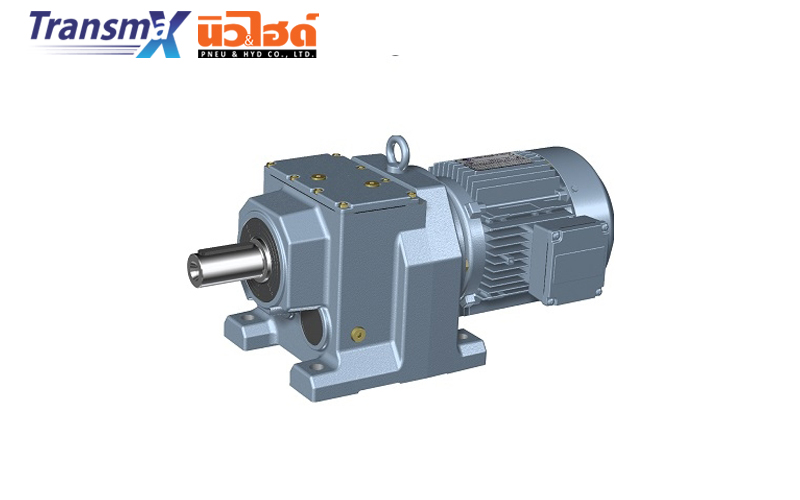

TRANSMAX Gear Motor - TR series Helical

Gear Motor - TR series Helical

ดาวน์โหลดไฟล์ PDF

Feature | Gear Motor - TR series Helical

• ตัวเสื้อเหล็กหล่อ
• สามารถประกอบกับมอเตอร์หน้าแปลน B5 ได้ทุกยี่ห้อ
• Compact design ขนาดกระทัดรัด สะดวกในการติดตั้ง
• Voltage 220/380 V สำหรับมอเตอร์ 0.5 HP ถึง 5.5 HP, Voltage 380/660 V สำหรับมอเตอร์ 7.5 HP ขึ้นไป
• เพลาออก (mm) 25 ถึง 120
• Italy design ขนาดเพลาและรูยึดตามแบบยุโรป

---

Specifications | Gear Motor - TR series Helical

Gear Sizing	Motor Power (kW)	Gear Ratio	Norminal Torque (Nm)	O/P shaft (mm)
TR18	0.12 - 0.75	3.83 - 81.64	85	20
TR28	0.12 - 2.2	3.37 - 125	130	25
TR38	0.12 - 3.0	3.41 - 134.52	200	25
TR48	0.12 - 5.5	3.83 - 176.88	300	30
TR58	0.12 - 7.5	4.39 - 186.89	450	35
TR68	0.12 - 7.5	4.29 - 199.81	600	35
TR78	0.18 - 11	5.31 - 195.24	820	40
TR88	0.55 - 22	5.30 - 246.24	1550	50
TR98	0.55 - 30	4.50 - 289.74	3000	60
TR108	2.2 - 45	4.92 - 251.15	4300	70
TR138	5.5 - 55	5.15 - 222.60	8000	90
TR148	11 - 90	5.0 - 163.31	13000	110
TR168	11-160	5.0 - 229.71	18000	120
