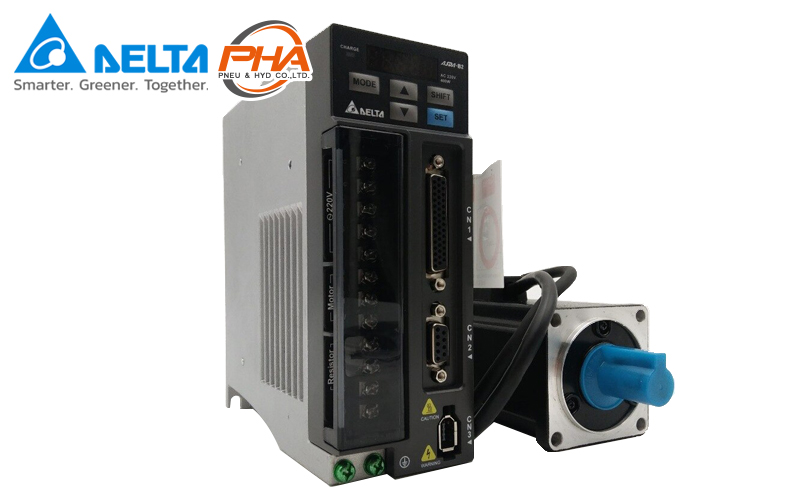

Servo - ASDA-B2 series

Download PDF

Model Numbers

Specifications

Features

Model Numbers | ASDA-B2 - Servo Drive

Example: ASD-B2-0421-B, ASD-B2-0721-B

How to choose: ASD₍₁₎ - B2₍₂₎ - 04₍₃₎ 21₍₄₎ - B₍₅₎

Number	Meaning	Code	Detail
(1)	Name	ASD	AC servo drive
(2)	Series	B2	B2 series
(3)	Rated Output	01	100 W
		02	200 W
		04	400 W
		07	750 W
		10	1 kW
		15	1.5 kW
		20	2 kW
		30	3 kW
(4)	Voltage	21	220 1-phase / 3-phase
(4)	Voltage	23	220 V 3-phase
(5)	Model type	B	Standard

Model Numbers | ASDA-B2 - Servo Motor

Example: ECMA-C_602_S, ECMA-C_604_S

How to choose: ECM₍₁₎ A₍₂₎ - C₍₃₎ 1₍₄₎ 06₍₅₎ 02₍₆₎ E₍₇₎ S₍₈₎

Number	Meaning	Code	Detail
(1)	Name	ECM	Electrical Communication Motor
(2)	Control type	A	AC servo motor
(3)	Rated voltage	C	220 V / 3000 RPM
		E	220 V / 2000 RPM
		F	220 V / 1500 RPM
		G	220 V / 1000 RPM
(4)	Encoder resolution	1	20 bit (incremental)
		2	17 bit (incremental)
		M	13 bit (incremental)
(5)	Motor frame size	04	40 mm
		06	60 mm
		08	80 mm
		09	80 mm
		10	100 mm
		13	130 mm
		18	180 mm
(6)	Rated output	01	100 W
		02	200 W
		03	300 W
		04	400 W
		05	500 W
		06	600 W
		07	700 W
		09	900 W
		10	1 kW
		15	1.5 kW
		20	2 kW
		30	3 kW
(7)	Shaft and oil seal type	C	Shaft circle (holes screw) NO brake: With oil seal
		D	Shaft circle (holes screw) With brake: With oil seal
		E	Weds No brake: No oil seal
		F	Weds With brake: No oil seal
		P	Weds (holes screw) No brake: No oil seal
		R	Weds (holes screw) No brake: With oil seal
		Q	Weds (holes screw) With brake: No oil seal
		S	Weds (holes screw) With brake: With oil seal
(8)	Shaft size	S	Normally
		7	Special Shaft (14 mm)
		H	High Torque
		4	Special Shaft (8 mm)

Specifications | ASDA-B2 - Servo Drive

Item	Model	Output (W)	Input
ASDA-B2 Servo Drive	ASD-B2-0121- B	0.1kW	220 V 1-phase / 3-phase
	ASD-B2-0221- B	200 W
	ASD-B2-0421- B	400 W
	ASD-B2-0721-B	750 W
	ASD-B2-1021-B	1.0 kW
	ASD-B2-1521-B	1.5 kW
	ASD-B2-2023-B	2 kW	220V 3-phase
	ASD-B2-3023- B	3 kW	220V 3-phase

Specifications | ASDA-B2 - Servo Motor

Model	Type	Voltage	Rated power	Frame size	Torque
ECMA-C_0401_S	Low Inertia Series	220 V	0.1 kW	40 mm	3000 RPM
ECMA-C_0602_S			0.2 kW	60 mm	3000 RPM
ECMA-C_0604_S			0.4 kW	60 mm	3000 RPM
ECMA-C_0604_H	High Inertia Series		0.4 kW	60 mm	3000 RPM
ECMA-C_0804_7	Low Inertia Series		0.4 kW	80 mm	3000 RPM
ECMA-E_1305_S	Medium / High Inertia Series		0.5 kW	130 mm	2000 RPM
ECMA-G_1303_S	Medium / High Inertia Series		0.3 kW	130 mm	1000 RPM
ECMA-C_0807_S	Low Inertia Series		0.75 kW	80 mm	3000 RPM
ECMA-C_0807_H	High Inertia Series		0.75 kW	80 mm	3000 RPM
ECMA-G_1306_S	Medium / High Inertia Series		0.6 kW	130 mm	1000 RPM
ECMA-GM1306PS	Medium / High Inertia Series		0.6 kW	130 mm	1000 RPM
ECMA-C_0907_S	Low Inertia Series		0.75 kW	86 mm	3000 RPM
ECMA-C_1010_S	Low Inertia Series		1.0 kW	100 mm	3000 RPM
ECMA-E_1310_S	Medium / High Inertia Series		1.0 kW	130 mm	2000 RPM
ECMA-G_1309_S			0.9 kW	130 mm	1000 RPM
ECMA-GM1309PS			0.9 kW	130 mm	1000 RPM
ECMA-C_0910_S	Low Inertia Series		1.0 kW	86 mm	3000 RPM
ECMA-F_1308_S	Medium high / High Inertia Series		0.8 kW	130 mm	1500 RPM
ECMA-E_1315_S	Medium / High Inertia Series		1.5 kW	130 mm	2000 RPM
ECMA-C_1020_S	Low Inertia Series		2.0 kW	100 mm	3000 RPM
ECMA-F_1313_S	Medium high / High Inertia Series		1.3 kW	130 mm	1500 RPM
ECMA-E_1320_S	Medium / High Inertia Series		2.0 kW	130 mm	2000 RPM
ECMA-E_1820_S	Medium / High Inertia Series		2.0 kW	180 mm	2000 RPM
ECMA-F_1318_S	Medium high / High Inertia Series		1.8 kW	130 mm	1500 RPM
ECMA-E_1830_S	Medium / High Inertia Series		3.0 kW	180 mm	2000 RPM
ECMA-F_1830_S	Medium high / High Inertia Series		3.0 kW	180 mm	1500 RPM
ECMA-E_1835_S	Medium / High Inertia Series		3.0 kW	180 mm	2000 RPM
ECMA-C_1330_4	Low Inertia Series		3.0 kW	130 mm	3000 RPM

Features | Servo - ASDA-B2 series

The high-performance, cost-effective ASDA-B2 Series servo motors and drives meet the requirements for general-purpose machine control applications in the industrial automation market and enhance the competitive advantage of servo systems.

Properties | Servo - ASDA-B2 series

Servo	ASDA-B2
Power supply	3-phase or 1-phase 200 to 240 VAC
Communication	RS-485 Serial
Communication	RS-232 Serial
Encoder feedback	17 bit
Control modes	Position Control Speed Control Torque Control
Rated output	0.10 to 3 kW

Servo - ASDA-B2 series

ดาวน์โหลด PDF

เลือกรุ่นสินค้า

ข้อมูลทางเทคนิค

คุณสมบัติ

เลือกรุ่นสินค้า | ASDA-B2 - Servo Drive

ตัวอย่าง: ASD-B2-0421-B, ASD-B2-0721-B

วิธีการเลือก: ASD₍₁₎ - B2₍₂₎ - 04₍₃₎ 21₍₄₎ - B₍₅₎

หมายเลข	ความหมาย	รหัส	รายระเอียด
(1)	ชื่อสินค้า	ASD	AC servo drive
(2)	ซีรีส์	B2	B2 ซีรีส์
(3)	พิกัดแรงดัน	01	100 W
		02	200 W
		04	400 W
		07	750 W
		10	1 kW
		15	1.5 kW
		20	2 kW
		30	3 kW
(4)	แรงดัน	21	220 1-phase / 3-phase
(4)	แรงดัน	23	220 V 3-phase
(5)	ชนิดโมเดล	B	มาตรฐาน

เลือกรุ่นสินค้า | ASDA-B2 - Servo Motor

ตัวอย่าง: ECMA-C_602_S, ECMA-C_604_S

วิธีการเลือก: ECM₍₁₎ A₍₂₎ - C₍₃₎ 1₍₄₎ 06₍₅₎ 02₍₆₎ E₍₇₎ S₍₈₎

หมายเลข	ความหมาย	รหัส	รายละเอียด
(1)	ชื่อสินค้า	ECM	Electrical Communication Motor
(2)	รูปแบบการควบคุม	A	AC servo motor
(3)	พิกัดแรงดัน / พิกัดความเร็ว	C	220 V / 3000 RPM
		E	220 V / 2000 RPM
		F	220 V / 1500 RPM
		G	220 V / 1000 RPM
(4)	ความละเอียด เอ็นโค้ดเดอร์	1	20 bit (incremental)
		2	17 bit (incremental)
		M	13 bit (incremental)
(5)	ขนาดเฟรมมอเตอร์	04	40 mm
		06	60 mm
		08	80 mm
		09	80 mm
		10	100 mm
		13	130 mm
		18	180 mm
(6)	พิกัดเอาต์พุต	01	100 W
		02	200 W
		03	300 W
		04	400 W
		05	500 W
		06	600 W
		07	700 W
		09	900 W
		10	1 kW
		15	1.5 kW
		20	2 kW
		30	3 kW
(7)	ชนิดของแกนเพลา และซีลน้ำมัน	C	เพลากลม (มีรูสกรู) NO brake: With oil seal
		D	เพลากลม (มีรูสกรู) With brake: With oil seal
		E	มีลิ่ม No brake: No oil seal
		F	มีลิ่ม With brake: No oil seal
		P	มีลิ่ม (มีรูสกรู) No brake: No oil seal
		R	มีลิ่ม (มีรูสกรู) No brake: With oil seal
		Q	มีลิ่ม (มีรูสกรู) With brake: No oil seal
		S	มีลิ่ม ((มีรูสกรู) With brake: With oil seal
(8)	ขนาดเพลาแกน	S	ธรรมดา
		7	พิเศษ (14 mm)
		H	แรงบิตสูง
		4	พิเศษ (8 mm)

ข้อมูลทางเทคนิค | ASDA-B2 - Servo Drive

อุปกรณ์	รุ่น	เอาต์พุต (W)	อินพุต
ASDA-B2 Servo Drive	ASD-B2-0121- B	0.1kW	220 V 1-phase / 3-phase
	ASD-B2-0221- B	200 W
	ASD-B2-0421- B	400 W
	ASD-B2-0721-B	750 W
	ASD-B2-1021-B	1.0 kW
	ASD-B2-1521-B	1.5 kW
	ASD-B2-2023-B	2 kW	220V 3-phase
	ASD-B2-3023- B	3 kW	220V 3-phase

ข้อมูลทางเทคนิค | ASDA-B2 - Servo Motor

รุ่น	ชนิด	แรงดันไฟฟ้า	พิกัดกำลัง	ขนาดกรอบ	ความเร็วรอบ
ECMA-C_0401_S	Low Inertia Series	220 V	0.1 kW	40 mm	3000 RPM
ECMA-C_0602_S			0.2 kW	60 mm	3000 RPM
ECMA-C_0604_S			0.4 kW	60 mm	3000 RPM
ECMA-C_0604_H	High Inertia Series		0.4 kW	60 mm	3000 RPM
ECMA-C_0804_7	Low Inertia Series		0.4 kW	80 mm	3000 RPM
ECMA-E_1305_S	Medium / High Inertia Series		0.5 kW	130 mm	2000 RPM
ECMA-G_1303_S	Medium / High Inertia Series		0.3 kW	130 mm	1000 RPM
ECMA-C_0807_S	Low Inertia Series		0.75 kW	80 mm	3000 RPM
ECMA-C_0807_H	High Inertia Series		0.75 kW	80 mm	3000 RPM
ECMA-G_1306_S	Medium / High Inertia Series		0.6 kW	130 mm	1000 RPM
ECMA-GM1306PS	Medium / High Inertia Series		0.6 kW	130 mm	1000 RPM
ECMA-C_0907_S	Low Inertia Series		0.75 kW	86 mm	3000 RPM
ECMA-C_1010_S	Low Inertia Series		1.0 kW	100 mm	3000 RPM
ECMA-E_1310_S	Medium / High Inertia Series		1.0 kW	130 mm	2000 RPM
ECMA-G_1309_S			0.9 kW	130 mm	1000 RPM
ECMA-GM1309PS			0.9 kW	130 mm	1000 RPM
ECMA-C_0910_S	Low Inertia Series		1.0 kW	86 mm	3000 RPM
ECMA-F_1308_S	Medium high / High Inertia Series		0.8 kW	130 mm	1500 RPM
ECMA-E_1315_S	Medium / High Inertia Series		1.5 kW	130 mm	2000 RPM
ECMA-C_1020_S	Low Inertia Series		2.0 kW	100 mm	3000 RPM
ECMA-F_1313_S	Medium high / High Inertia Series		1.3 kW	130 mm	1500 RPM
ECMA-E_1320_S	Medium / High Inertia Series		2.0 kW	130 mm	2000 RPM
ECMA-E_1820_S	Medium / High Inertia Series		2.0 kW	180 mm	2000 RPM
ECMA-F_1318_S	Medium high / High Inertia Series		1.8 kW	130 mm	1500 RPM
ECMA-E_1830_S	Medium / High Inertia Series		3.0 kW	180 mm	2000 RPM
ECMA-F_1830_S	Medium high / High Inertia Series		3.0 kW	180 mm	1500 RPM
ECMA-E_1835_S	Medium / High Inertia Series		3.0 kW	180 mm	2000 RPM
ECMA-C_1330_4	Low Inertia Series		3.0 kW	130 mm	3000 RPM

คุณสมบัติ | Servo - ASDA-B2 series

เซอร์โวมอเตอร์และไดรฟ์ ASDA-B2 ซีรี่ส์ประสิทธิภาพสูงและคุ้มค่าตรงตามข้อกำหนดสำหรับการใช้งานควบคุมเครื่องจักรทั่วไปในตลาดระบบอัตโนมัติในอุตสาหกรรมและเพิ่มความได้เปรียบในการแข่งขันของระบบเซอร์โว

ข้อมูลจำเพาะ | Servo - ASDA-B2 series

Servo	ASDA-B2
แหล่งจ่ายไฟ	3-phase or 1-phase 200 to 240 VAC
รูปแบบการสื่อสาร	RS-485 Serial
รูปแบบการสื่อสาร	RS-232 Serial
เอ็นโค้ดเดอร์ป้อนกลับ	17 bit
รูปแบบการควบคุม	Position Control Speed Control Torque Control
พิกัดเอาต์พุต	0.10 to 3 kW
