PLC SIMATIC S7-1500 - Ethernet / Profinet

Specifications

Features

Specifications | PLC SIMATIC S7-1500 - Ethernet / Profinet

Communication module
Model	Type	Number	Detail
CM 1542-1 for connection of S7-1500 to PROFINET as IO controller	CM 1542-1	6GK7542-1AX00-0XE0	PROFINET 10 / 100 Mbit/s
CP 1543-1 for connection of SIMATIC S7-1500 to Industrial Ethernet	CP 1543-1	6GK7543-1AX00-0XE0	Industrial Ethernet 10 / 1000 Mbit/s
CP 1545-1 for connection of SIMATIC S7-1500 to Industrial Ethernet	CP 1545-1	6GK7545-1GX00-0XE0	Industrial Ethernet 10 / 1000 Mbit/s (cloud system or MQTT)
SIPLUS NET CP 1543-1	SIPLUS CP 1543-1	6GK7543-1AX00-0XE0	SIMATIC S7-1500 controller to Industrial Ethernet

Features | PLC SIMATIC S7-1500 - Ethernet / Profinet

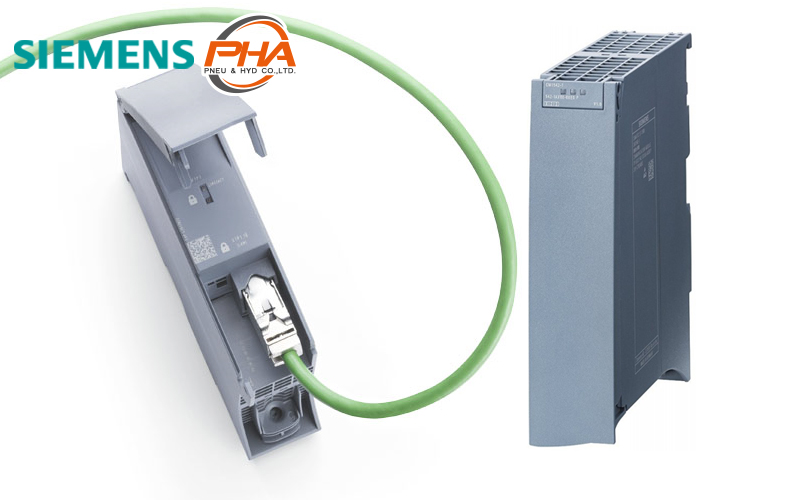

CM 1542-1 (PROFINET) Communications module for connecting a SIMATIC S7-1500 to PROFINET networks as PROFINET IO controller or PROFINET IO device.

The CM 1542-1 supports the following communication services
- PG/OP communication
- S7 communication
- Open communication (SEND/RECEIVE)
- PROFINET communication
- IT communication

CP 1543-1 (Ethernet) communications processor securely connects the new SIMATIC S7-1500 controller to Industrial Ethernet networks. By combining a variety of security features such as stateful packet inspection firewalls and VPNs, and data encryption protocols such as FTPS and SNMPv3, the communications processor protects individual S7-1500 stations or even entire automation cells against unauthorized access The CP can also be used for linking the S7-1500 station into an IPv6-based network. All functions are configured by means of STEP 7 Professional V12 (TIA Portal) or higher.

The CP 1543-1 supports the following communications services
- PG/OP communication
- S7 communication
- Open user communication (SEND/RECEIVE, FETCH/WRITE)
- Security Integrated
- Protocols for secure communication
- Integration of the S7-1500 into IPv6-based networks

Properties | PLC SIMATIC S7-1500 - Ethernet / Profinet

PLC SIMATIC S7-1500	Ethernet / Profinet
Transfer rate	10 - 100 Mbit/s (CM 1542-1) 10 - 100 Mbit/s (CM 1543-1)
Type of electrical connection	RJ45 port
Number of electrical connections	1 port (CM 1543-1) 2 port (CM 1542-1)
Protection class IP	IP20
Number of units per CPU maximum	8

PLC SIMATIC S7-1500 - Ethernet / Profinet

ดาวน์โหลดไฟล์ PDF

ข้อมูลทางเทคนิค

คุณสมบัติ

ข้อมูลทางเทคนิค | PLC SIMATIC S7-1500 - Ethernet / Profinet

Communication module
โมเดล	ประเภท	หมายเลข	รายละเอียด
CM 1542-1 for connection of S7-1500 to PROFINET as IO controller	CM 1542-1	6GK7542-1AX00-0XE0	PROFINET 10 / 100 Mbit/s
CP 1543-1 for connection of SIMATIC S7-1500 to Industrial Ethernet	CP 1543-1	6GK7543-1AX00-0XE0	Industrial Ethernet 10 / 1000 Mbit/s
CP 1545-1 for connection of SIMATIC S7-1500 to Industrial Ethernet	CP 1545-1	6GK7545-1GX00-0XE0	Industrial Ethernet 10 / 1000 Mbit/s (cloud system or MQTT)
SIPLUS NET CP 1543-1	SIPLUS CP 1543-1	6GK7543-1AX00-0XE0	SIMATIC S7-1500 controller to Industrial Ethernet

คุณสมบัติ | PLC SIMATIC S7-1500 - Ethernet / Profinet

CM 1542-1 (PROFINET) โมดูลการสื่อสารระหว่าง SIMATIC S7-1500 กับเครือข่าย PROFINET เป็นตัวควบคุม PROFINET IO หรือ อุปกรณ์ PROFINET IO

CM 1542-1 รองรับบริการการสื่อสารดังต่อไปนี้
- การสื่อสาร PG / OP
- การสื่อสาร S7
- การสื่อสารแบบเปิด (ส่ง / รับ)
- การสื่อสาร PROFINET
- การสื่อสาร IT

CP 1543-1 (Ethernet) โมดูลการสื่อสารระหว่าง SIMATIC S7-1500 กับเครือข่าย Ethernet ด้วยการรวมความหลากหลายของคุณสมบัติด้านความปลอดภัย การประมวลผลการสื่อสารป้องกันแต่ละสถานีของ S7-1500 ยังสามารถใช้เพื่อเชื่อมโยงสถานีของ S7-1500 เข้ากับเคือข่ายที่เป็น IPv6 โดยฟังก์ชันทั้งหมดได้กำหนดค่าด้วยโปรแกรม STEP 7 Professional V12 (TIA Portal) หรือสูงกว่า

CM 1542-1 รองรับบริการการสื่อสารดังต่อไปนี้
- การสื่อสาร PG/OP
- การสื่อสาร S7
- การสื่อสารผู้ใช้แบบเปิด (ส่ง / รับ, ค้นหา / เขียน)
- การระบุค่าของความปลอดภัย
- โปรโตคอลสำหรับการสื่อสารที่ปลอดภัย
- รวม S7-1500 เข้ากับเครือข่ายที่ใช้ IPv6

ข้อมูลจำเพาะ | PLC SIMATIC S7-1500 - Ethernet / Profinet

PLC SIMATIC S7-1500	Ethernet / Profinet
อัตราการถ่ายโอน	10 - 100 Mbit/s (CM 1542-1) 10 - 100 Mbit/s (CM 1543-1)
ประเภทของการเชื่อมต่อ	พอร์ต RJ45
จำนวนของการเชื่อมต่อ	1 พอร์ต (CM 1543-1) 2 พอร์ต (CM 1542-1)
มาตรฐานการป้องกัน	IP20
จำนวนหน่วยของซีพียูสูงสุด	8
