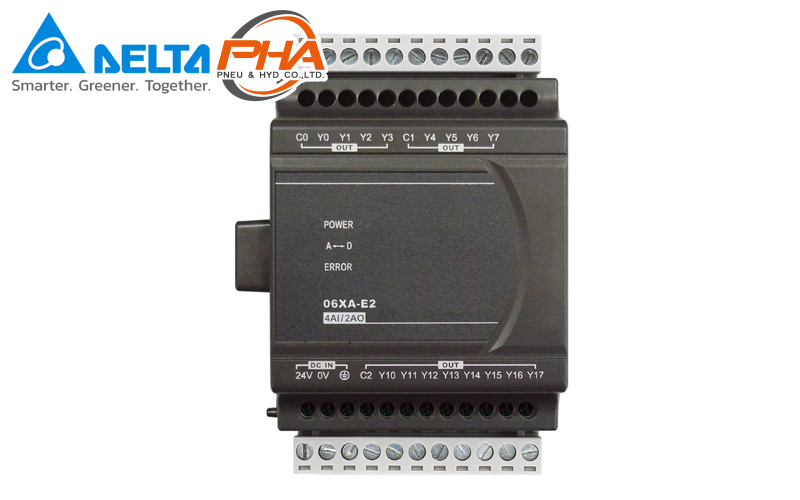

PLC - DVP-ES3/2 series Expansion Module
Download PDF
Digital I/O
Analog I/O
Model Numbers | Digital I/O Modules
Example: DVP24XN200R, DVP24XN200T
How to choose: DVP(1) [](2) X(3) N(4) 00(5) R(6)
| Number | Meaning | Code | Detail |
|---|---|---|---|
| (1) | Series | DVP | DELTA PLC DVP series |
| (2) | I/O | - | - |
| (3) | Model | X | DVP-ES / EX / ES2 / EX2 series PLC |
| S | DVP-SS / SA / SX / SX / SV / SS2 / SA2 / SX2 / SV2 / SE / MC series PLC | ||
| H | DVP-EH2 / EH3 / PM series PLC | ||
| (4) | I/O points | M | Input points |
| N | Output points | ||
| P | Input points + Output points | ||
| (5) | Power supply | 00 | AC input power |
| 11 | DC input power | ||
| (6) | Output type | R | Relay |
| T | Transistor (NPN) | ||
| TS | Transistor (PNP) | ||
| N | None |
Specifications | Digital I/O Modules
| DVP-ES3 / ES2 / EX2 Series | ||||
|---|---|---|---|---|
| Model | Power supply | Input | Output | Output type |
| DVP24XN200R | 100-240VAC | - | 24 | Relay |
| DVP24XN200T | - | 24 | Transistor | |
| DVP24XP200R | 16 | 8 | Relay | |
| DVP24XP200T | 16 | 8 | Transistor | |
| DVP32XP200R | 16 | 16 | Relay | |
| DVP32XP200T | 16 | 16 | Transistor | |
| DVP08XM211N | 24VDC | 8 | - | - |
| DVP08XN211R | - | 8 | Relay | |
| DVP08XN211T | - | 8 | Transistor | |
| DVP08XP211R | 4 | 4 | Relay | |
| DVP08XP211T | 4 | 4 | Transistor | |
| DVP16XM211N | 16 | - | - | |
| DVP16XN211R | - | 16 | Relay | |
| DVP16XN211T | - | 16 | Transistor | |
| DVP16XP211R | 8 | 8 | Relay | |
| DVP16XP211T | 8 | 8 | Transistor | |
Model Numbers | Analog I/O Modules
Example: DVP04AD-E2, DVP04DA-E2
How to choose: DVP(1) [](2) AD(3) E2(4)
| Number | Meaning | Code | Detail |
|---|---|---|---|
| (1) | Series | DVP | DELTA PLC DVP series |
| (2) | I/O | - | - |
| (3) | Model | AD | Conversion analog / digital |
| DA | Conversion digital / analog | ||
| PT | Temperature Modules | ||
| TC | Thermocouple Modules | ||
| XA | AD + DA | ||
| LC | Load cell | ||
| RC | Resolver | ||
| (4) | Compatible model | S or S2 | DVP-SS / SA / SX / SC / SV / SS2 / SA2 / SX2 / SV2 / SE / MC series PLC |
| SL | Left-side extension for DVP-S series PLC | ||
| E2 | DVP-ES2 / EX2 series PLC | ||
| H2 / H3 | DVP-EH2 / EH3 / PM Series PLC |
Specifications | Analog I/O Modules
| DVP-ES3 / ES2 / EX2 Series | ||
|---|---|---|
| Model | slot | Signal |
| DVP04AD-E2 | 4 Input points | Pressure: (10V, 5V) / Voltage: (20 mA, 0-20 mA, 4-20 mA) Input resolution: 14 bit (-32,000 to +32,000) (*) |
| DVP04DA-E2 | 4 output points | Pressure:(-10V - +10V) / Voltage: (0-20 mA, 4-20 mA) Input resolution: 14 bit (-32,000 to +32,000)/(0 to +32,000) (*) |
| DVP02DA-E2 | 2 output points | Pressure (-10V - +10V) / Voltage: (0-20 mA, 4-20 mA) Input resolution: 14 บิต (-32,000 ถึง +32,000) / (0 ถึง +32,000) (*) |
| DVP06XA-E2 | 4 input points 2 output points |
Input: Pressure (10V,5V) / Voltage: (20 mA, 0-20 mA, 4-20 mA) Input resolution: 14 bit (-32,000 to +32,000) Output: Pressure (-10V to +10V) / Voltage: (0-20 mA, 4-20 mA) Input resolution: 14 bit (-32,000 to +32,000) / (0 to +32,000) (*) |
| DVP04PT-E2 | 4 points | Input sensor RTD (Pt100, Pt1000, Ni100, Ni1000) (*) Input resistance 0 - 300Ω / Resolution: 16 bit With PID temperature control |
| DVP06PT-E2 (**) | 6 points | Input sensor RTD (Pt100, Pt1000, Ni100, Ni1000) (*) Input resistance 0 - 300Ω / Resolution: 16 bit With PID temperature control |
| DVP04TC-E2 | 4 points | Input sensor thermocouple (type J, K, R, S, T, E, N) (*) Input: Pressure -80mV ถึง +80mV / Resolution: 16 bit With PID temperature control |
| DVP10RC-E2 | 1 points | Converts 1 set of input signals to digital signals, resolution: 12-bit, supports disconnection detection for distances up to 50m. |
| DVPAEXT01-E2 | Extend the distance between the DVP-ES2 I / O modules within certain distances. | |
* Digital / analog, photocoupler separation There is no separation between the channels.
** Please contact.
PLC - DVP-ES3/2 series Expansion Module
ดาวน์โหลดไฟล์ PDF Digital I/O
Analog I/O
เลือกรุ่นสินค้า | Digital I/O Modules
ตัวอย่าง: DVP24XN200R, DVP24XN200T
วิธีการเลือก: DVP(1) [](2) X(3) N(4) 00(5) R(6)
| หมายเลข | ความหมาย | รหัส | รายละเอียด |
|---|---|---|---|
| (1) | รุ่น | DVP | DELTA PLC DVP series |
| (2) | I/O | - | - |
| (3) | รุ่น | X | DVP-ES / EX / ES2 / EX2 series PLC |
| S | DVP-SS / SA / SX / SX / SV / SS2 / SA2 / SX2 / SV2 / SE / MC series PLC | ||
| H | DVP-EH2 / EH3 / PM series PLC | ||
| (4) | I/O จุด | M | อินพุต |
| N | เอาต์พุต | ||
| P | อินพุต + เอาต์พุต | ||
| (5) | แหล่งจ่ายไฟ | 00 | กระแสสลับ |
| 11 | กระแสตรง | ||
| (6) | ชนิดเอาต์พุต | R | รีเลย์ |
| T | ทรานซิสเตอร์ (NPN) | ||
| TS | ทรานซิสเตอร์ (PNP) | ||
| N | ไม่มี |
ข้อมูลทางเทคนิค | Digital I/O Modules
| DVP-ES3 / ES2 / EX2 Series | ||||
|---|---|---|---|---|
| โมเดล | แหล่งจ่ายไฟ | อินพุต | เอาต์พุต | ชนิดของเอาต์พุต |
| DVP24XN200R | 100-240VAC | - | 24 | รีเลย์ |
| DVP24XN200T | - | 24 | ทรานซิสเตอร์ | |
| DVP24XP200R | 16 | 8 | รีเลย์ | |
| DVP24XP200T | 16 | 8 | ทรานซิสเตอร์ | |
| DVP32XP200R | 16 | 16 | รีเลย์ | |
| DVP32XP200T | 16 | 16 | ทรานซิสเตอร์ | |
| DVP08XM211N | 24VDC | 8 | - | - |
| DVP08XN211R | - | 8 | รีเลย์ | |
| DVP08XN211T | - | 8 | ทรานซิสเตอร์ | |
| DVP08XP211R | 4 | 4 | รีเลย์ | |
| DVP08XP211T | 4 | 4 | ทรานซิสเตอร์ | |
| DVP16XM211N | 16 | - | - | |
| DVP16XN211R | - | 16 | รีเลย์ | |
| DVP16XN211T | - | 16 | ทรานซิสเตอร์ | |
| DVP16XP211R | 8 | 8 | รีเลย์ | |
| DVP16XP211T | 8 | 8 | ทรานซิสเตอร์ | |
เลือกรุ่นสินค้า | Analog I/O Modules
ตัวอย่าง: DVP04AD-E2, DVP04DA-E2
วิธีการเลือก: DVP(1) [](2) H(3) P(4)
| Number | Meaning | Code | Detail |
|---|---|---|---|
| (1) | Series | DVP | DELTA PLC DVP series |
| (2) | I/O | - | - |
| (3) | รุ่น | AD | การแปลง อนาล็อก / ดิจิตอล |
| DA | การแปลง ดิจิตอล / อนาล็อก | ||
| PT | ประเภท PT โมดูลอุณหภูมิ | ||
| TC | ประเภทเทอร์โมคัปเปิล โมดูลอุณหภูมิ | ||
| XA | โมดูล AD + DA | ||
| LC | โมดูลโหลดเซลล์ | ||
| RC | Resolver | ||
| (4) | ใช้ได้กับรุ่น | S หรือ S2 | DVP-SS / SA / SX / SC / SV / SS2 / SA2 / SX2 / SV2 / SE / MC series PLC |
| SL | ส่วนขยายด้านซ้ายสำหรับ DVP-S series PLC | ||
| E2 | DVP-ES2 / EX2 series PLC | ||
| H2 / H3 | DVP-EH2 / EH3 / PM Series PLC |
ข้อมูลทางเทคนิค | Analog I/O Modules
| DVP-ES3 / ES2 / EX2 Series | ||
|---|---|---|
| โมเดล | ช่อง | สัญญาณ |
| DVP04AD-E2 | 4 จุด อินพุต | แรงดัน (10V, 5V) / กระแส (20 mA, 0-20 mA, 4-20 mA) ความละเอียดอินพุต : 14 บิต (-32,000 ถึง +32,000) (*) |
| DVP04DA-E2 | 4 จุด เอาต์พุต | แรงดัน (-10V - +10V) / กระแส (0-20 mA, 4-20 mA) ความละเอียดเอาต์พุต : 14 บิต (-32,000 ถึง +32,000)/(0 ถึง +32,000) (*) |
| DVP02DA-E2 | 2 จุด เอาต์พุต | แรงดัน (-10V - +10V) / กระแส (0-20 mA, 4-20 mA) ความละเอียดเอาต์พุต : 14 บิต (-32,000 ถึง +32,000) / (0 ถึง +32,000) (*) |
| DVP06XA-E2 | 4 จุด อินพุต 2 จุด เอาต์พุต |
อินพุต : แรงดัน (10V,5V) / กระแส(20 mA, 0-20 mA, 4-20 mA) ความละเอียดอินพุต : 14 บิต (-32,000 ถึง +32,000) เอาต์พุต : แรงดัน (-10V ถึง +10V) / กระแส (0-20 mA, 4-20 mA) ความละเอียดเอาต์พุต : 14 บิต (-32,000 ถึง +32,000) / (0 ถึง +32,000) (*) |
| DVP04PT-E2 | 4 จุด | อินพุตเซนเซอร์ RTD (Pt100, Pt1000, Ni100, Ni1000) (*) ค่าความต้านทานอินพุต 0 - 300Ω / ความละเอียด 16 บิต ด้วยการควบคุมอุณหภูมิ PID |
| DVP06PT-E2 (**) | 6 จุด | อินพุตเซนเซอร์ RTD (Pt100, Pt1000, Ni100, Ni1000) (*) ค่าความต้านทานอินพุต 0 - 300Ω / ความละเอียด 16 บิต ด้วยการควบคุมอุณหภูมิ PID |
| DVP04TC-E2 | 4 จุด | อินพุตเซนเซอร์เทอร์โมคัปเปิ้ล (ชนิด J, K, R, S, T, E, N) (*) แรงดันอินพุต -80mV ถึง +80mV / ความละเอียด 20 บิต ด้วยการควบคุมอุณหภูมิ PID |
| DVP10RC-E2 | 1 ชุด | แปลงสัญญาณอินพุต 1 ชุดเป็นสัญญาณดิจิตอล ความละเอียด : 12-bit รองรับการตรวจจับการตัดการเชื่อมต่อสำหรับระยะทางสูงสุด 50 ม |
| DVPAEXT01-E2 | ขยายระยะห่างระหว่างโมดูล I/O ของ DVP-ES2 ภายในระยะทางที่กำหนด | |
* ดิจิตอล / อนาล็อก การแยกโฟโตคัปเปลอร์ ไม่มีการแยกระหว่างช่อง
** โปรดติดต่อตัวแทนจำหน่ายของเราสำหรับวันที่วางจำหน่าย
