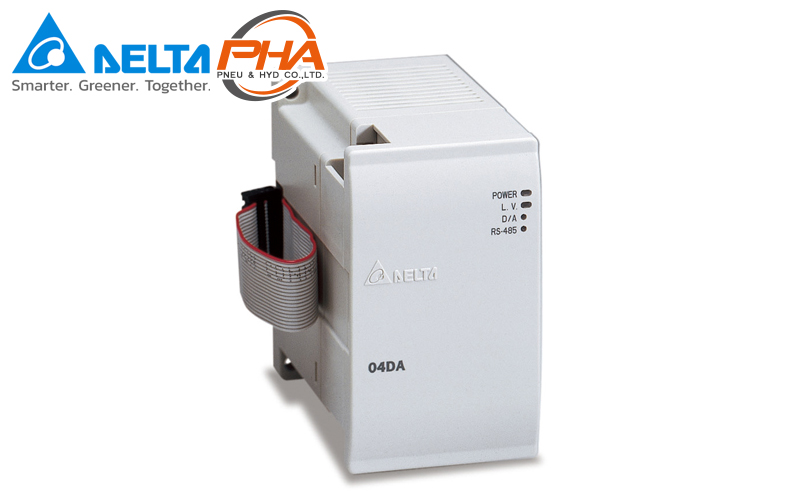

PLC - DVP-PM series Expansion Module
Download PDF
Digital I/O
Analog I/O
PI / PO
Network
Model Numbers | Digital I/O modules
Example: DVP08HP11R, DVP08HP11T
How to choose: DVP(1) [ ](2) S(3) N(4) 11(5) R(6)
| Number | Meaning | Code | Detail |
|---|---|---|---|
| (1) | Series | DVP | DELTA PLC DVP series |
| (2) | I/O | - | - |
| (3) | Model | X | DVP-ES / ES2 / ES2 series PLC |
| S | DVP-SS / SA / SX / SC / SC / SS2 / SA2 / SX2 / SV2 / SE / MC series PLC | ||
| H | DVP-EH2 / EH3 / PM series PLC | ||
| (4) | I/O type | M | Input |
| N | Output | ||
| P | Input + Output | ||
| (5) | Power supply | 00 | AC input power |
| 11 | DC input power | ||
| (6) | Output type | R | Relay |
| T | Transistor (NPN) | ||
| TS | Transistor (PNP) | ||
| N | None |
Specifications | Digital I/O modules
| Model | Power supply | Input | Output | Output type |
|---|---|---|---|---|
| DVP08HP11R | 24 VDC | 4 | 4 | Relay |
| DVP08HP11T | 4 | 4 | Transistor | |
| DVP08HN11R | - | 8 | Relay | |
| DVP08HN11T | - | 8 | Transistor | |
| DVP08HM11N | 8 | - | - | |
| DVP16HP11R | 8 | 8 | Relay | |
| DVP16HP11T | 8 | 8 | Transistor | |
| DVP16HM11N | 16 | - | - | |
| DVP32HM11N | 32 | - | - | |
| DVP32HN00R | 100 - 240 VAC | - | 32 | Relay |
| DVP32HN00T | - | 32 | Transistor | |
| DVP32HP00R | 16 | 16 | Relay | |
| DVP32HP00T | 16 | 16 | Transistor | |
| DVP48HP00R | 24 | 24 | Relay | |
| DVP48HP00T | 24 | 24 | Transistor |
Model Numbers | Analog I/O modules
Example: DVP04AD-S2, DVP04DA-H2
How to choose: DVP(1) [ ](2) AD(3) - S2(4)
| Number | Meaning | Code | Detail |
|---|---|---|---|
| (1) | Series | DVP | DELTA PLC DVP series |
| (2) | I/O | - | - |
| (3) | Model | AD | Conversion analog / digital |
| DA | Conversion digital / analog | ||
| PT | Temperature PT | ||
| TC | Thermocouple | ||
| XA | AD + DA | ||
| LC | Load cell | ||
| RC | Resolver | ||
| (4) | Compatible | S or S2 | DVP-SS / SA / SX / SC / SV / SS2 / SA2 / SX2 / SV2 / SE / MC series PLC |
| SL | Left-side extension for DVP-S series PLC | ||
| E2 | DVP-ES2 / EX2 series PLC | ||
| H2 / H3 | DVP-EH2 / EH3 Series PLC |
Specifications | Analog I/O modules
| Model | Slot | Signals |
|---|---|---|
| DVP04 AD-H2 | 4 Input points | Voltage: (-10 V to +10 V) / Current: (-20 mA to +20 mA) Resolution input: 14 bit / interface: Built-in RS-485 (*) |
| DVP04DA-H2 | 4 Output points | Voltage: (0 V to +10 V) / Current: (0 mA to +20 mA) Resolution input: 12 bit / interface: Built-in RS-485 (*) |
| DVP06XA-H2 | 4 Input points 2 Output points |
Input: Voltage: (-10 V to +10 V) / Current: (-20 mA to +20 mA) Output: Voltage: (0 V to +10 V) / Current: (0 mA to +20 mA) Resolution : 12 bit / interface: Built-in RS-485 (*) |
| DVP04 AD-H3 | 4 Input slot | Voltage: (-10 V to +10 V) / Current: (-20 mA to +20 mA) Resolution input: 16 bit / interface: Built-in RS-485 (*) |
| DVP04DA-H3 | 4 Output slot | Voltage: (0 V to +10 V) / Current: (0 mA to +20 mA) Resolution input: 16 bit / interface: Built-in RS-485 (*) |
| DVP06XA-H3 | 4 Input slot 2 Output slot |
Input: Voltage: (-10 V to +10 V) / Current: (-20 mA to +20 mA) Output Voltage: (0 V to +10 V) / Current: (0 mA to +20 mA) Resolution: 16 bit / interface: Built-in RS-485 (*) |
| DVP04PT-H2 | 4 points | Input sensor RTD (Pt100, Pt1000, Ni100, Ni1000) (*) Input resistance: 0 - 300Ω or 0 - 3000Ω / Resolution: 0.1ºC interface: Built-in RS-485 |
| DVP04TC-H2 | 4 points | Thermocouple sensor input (Type J, K, R, S, T, E, N) (*) Input voltage: 0 mV to 150 mV / Resolution: 0.1ºC Interface: Built-in RS-485 |
| DVP08TC-H2 | 8 points | Thermocouple sensor input (Type J, K, R, S, T, E, N) (*) Input voltage: 0mV to 150 mV or ±150 mV / Resolution: 0.1ºC Interface: Built-in RS-485 |
* : Digital / Analog Photocoupler separation There is no separation between the channels.
Model Numbers | PI / PO modules
Example: DVP01PU-S, DVP01HC-H2
How to choose: DVP(1) [ ](2) PU(3) - S(4)
| Number | Meaning | Code | Detail |
|---|---|---|---|
| (1) | Series | DVP | DELTA PLC DVP series |
| (2) | I/O | - | - |
| (3) | Function | HC | High-speed couter |
| PU | Single axis positioning modules | ||
| (4) | Compatible model | S | DVP-SS / SA / SX / SC / SV / SS2 / SA2 / SX2 / SV2 / SE / MC series PLC |
| SL | Left-side extension for DVP-S series PLC | ||
| H2 / H3 | DVP-EH2 / EH3 Series PLC |
Specifications | PI / PO modules
| Model | Detail | Type |
|---|---|---|
| DVP01PU-S | Modules control position servo (Single axis, 200 kHz) | Positioning Module |
| DVP01HC-H2 | High-speed Couter modules | High-Speed Counter |
Model NUmbers | Network Modules
Example: DVPCP02-H2, DVPDT02-H2
How to choose: DVP(1) CP02(2) - H2(3)
| Number | Meaning | Code | Detail |
|---|---|---|---|
| (1) | Series | DVP | DELTA PLC DVP series |
| (2) | Function | EN01 | Modbus TCP |
| DNET | DeviceNet master | ||
| COPM | CANopen master | ||
| CP02 | CANopen Slave | ||
| DT01 / 02 | DeviceNet Slave | ||
| PF01 / 02 | PROFIBUS DP Slave | ||
| (3) | Compatible model | S | DVP-SS / SA / SX / SC / SV / SS2 / SA2 / SX2 / SV2 / SE / MC series PLC |
| SL | Left-side extension for DVP-S series PLC | ||
| H2 / H3 | DVP-EH2 / EH3 / PM Series PLC |
Specifcations | Network Modules
| Model | Detail |
|---|---|
| DVPPF02-H2 | Communication Profibus DP (Receive) |
| DVPCP02-H2 | Communication CANopen (Receive) |
| DVPDT02-H2 | Communication DeviceNet (Receive) |
PLC - DVP-PM series Expansion Module
ดาวน์โหลดไฟล์ PDF Digital I/O
Analog I/O
PI / PO
Network
เลือกรุ่นสินค้า | Digital I/O modules
ตัวอย่าง: DVP08HP11R, DVP08HP11T
วิธีการเลือก: DVP(1) [ ](2) S(3) N(4) 11(5) R(6)
| หมายเลข | ความหมาย | รหัส | รายละเอียด |
|---|---|---|---|
| (1) | ซีรีส์ | DVP | DELTA PLC DVP series |
| (2) | I/O | - | - |
| (3) | โมเดล | X | DVP-ES / ES2 / ES2 series PLC |
| S | DVP-SS / SA / SX / SC / SC / SS2 / SA2 / SX2 / SV2 / SE / MC series PLC | ||
| H | DVP-EH2 / EH3 / PM series PLC | ||
| (4) | ชนิด I/O | M | อินพุต |
| N | เอาต์พุต | ||
| P | อินพุต + เอาต์พุต | ||
| (5) | แหล่งจ่ายไฟ | 00 | กระแสสลับ |
| 11 | กระแสตรง | ||
| (6) | ชนิดเอาต์พุต | R | รีเลย์ |
| T | ทรานซิสเตอร์ (NPN) | ||
| TS | ทรานซิสเตอร์ (PNP) | ||
| N | ไม่มี |
ข้อมูลทางเทคนิค | Digital I/O modules
| โมเดล | แหล่งจ่ายไฟ | อินพุต | เอาต์พุต | ชนิดของเอาต์พุต |
|---|---|---|---|---|
| DVP08HP11R | 24VDC | 4 | 4 | รีเลย์ |
| DVP08HP11T | 4 | 4 | ทรานซิสเตอร์ | |
| DVP08HN11R | - | 8 | รีเลย์ | |
| DVP08HN11T | - | 8 | ทรานซิสเตอร์ | |
| DVP08HM11N | 8 | - | - | |
| DVP16HP11R | 8 | 8 | รีเลย์ | |
| DVP16HP11T | 8 | 8 | ทรานซิสเตอร์ | |
| DVP16HM11N | 16 | - | - | |
| DVP32HM11N | 32 | - | - | |
| DVP32HN00R | 100-240VAC | - | 32 | รีเลย์ |
| DVP32HN00T | - | 32 | ทรานซิสเตอร์ | |
| DVP32HP00R | 16 | 16 | รีเลย์ | |
| DVP32HP00T | 16 | 16 | ทรานซิสเตอร์ | |
| DVP48HP00R | 24 | 24 | รีเลย์ | |
| DVP48HP00T | 24 | 24 | ทรานซิสเตอร์ |
เลือกรุ่นสินค้า | Analog I/O modules
ตัวอย่าง: DVP04AD-S2, DVP04DA-H2
วิธีการเลือก: DVP(1) [ ](2) AD(3) - S2(4)
| หมายเลข | ความหมาย | รหัส | รายละเอียด |
|---|---|---|---|
| (1) | ซีรีส์ | DVP | DELTA PLC DVP series |
| (2) | I/O | - | - |
| (3) | โมเดล | AD | การแปลง อนาล็อก / ดิจิตอล |
| DA | การแปลง ดิจิตอล / อนาล็อก | ||
| PT | ประเภท PT โมดูลอุณหภูมิ | ||
| TC | ประเภทเทอร์โมคัปเปิล โมดูลอุณหภูมิ | ||
| XA | AD + DA | ||
| LC | โมดูลโหลดเซลล์ | ||
| RC | โมดูล Resolver | ||
| (4) | รุ่นที่ใช้งานได้ | S หรือ S2 | DVP-SS / SA / SX / SC / SV / SS2 / SA2 / SX2 / SV2 / SE / MC series PLC |
| SL | ส่วนขยายด้านซ้ายสำหรับ DVP-S series PLC | ||
| E2 | DVP-ES2 / EX2 series PLC | ||
| H2 / H3 | DVP-EH2 / EH3 Series PLC |
ข้อมูลทางเทคนิค | Analog I/O modules
| โมเดล | ช่อง | สัญญาณ |
|---|---|---|
| DVP04 AD-H2 | 4 จุด อินพุต | แรงดัน (-10 V ถึง +10 V) / กระแส (-20 mA ถึง +20 mA) ความละเอียดอินพุต : 14 บิต / ติดตั้งอินเตอร์เฟส RS-485 ในตัว (*) |
| DVP04DA-H2 | 4 จุด เอาต์พุต | แรงดัน (0 V ถึง +10 V) / กระแส (0 mA ถึง +20 mA) ความละเอียดอินพุต : 12 บิต / ติดตั้งอินเตอร์เฟส RS-485 ในตัว (*) |
| DVP06XA-H2 | 4 จุด อินพุต 2 จุด เอาต์พุต |
อินพุต : แรงดัน (-10 V ถึง +10 V) / กระแส (-20 mA ถึง +20 mA) เอาต์พุต : แรงดัน (0 V ถึง +10 V) / กระแส (0 mA ถึง +20 mA) ความละเอียด : 12 บิต / ติดตั้งอินเตอร์เฟส RS-485 ในตัว |
| DVP04 AD-H3 | 4 ช่อง อินพุต | แรงดัน (-10V ถึง +10 V) / กระแส (-20 mA ถึง +20 mA) ความละเอียดอินพุต : 16 บิต / ติดตั้งอินเตอร์เฟส RS-485 ในตัว |
| DVP04DA-H3 | 4 ช่อง เอาต์พุต | แรงดัน (0V ถึง +10V) / กระแส (0 mA ถึง +20 mA) ความละเอียดอินพุต : 16 บิต / ติดตั้งอินเตอร์เฟส RS-485 ในตัว |
| DVP06XA-H3 | 4 ช่อง อินพุต 2 ช่อง เอาต์พุต |
อินพุต : แรงดัน (-10 V ถึง +10 V) / กระแส (-20 mA ถึง +20 mA) เอาต์พุต : แรงดัน (0 V ถึง +10 V) / กระแส (0 mA ถึง +20 mA) ความละเอียด : 16 บิต / ติดตั้งอินเตอร์เฟส RS-485 ในตัว |
| DVP04PT-H2 | 4 จุด | อินพุตเซนเซอร์ RTD (Pt100, Pt1000, Ni100, Ni1000) (*) ค่าความต้านทานอินพุต 0 - 300Ω หรือ 0 - 3000Ω / ความละเอียด 0.1ºC ติดตั้งอินเตอร์เฟส RS-485 ในตัว |
| DVP04TC-H2 | 4 จุด | อินพุตเซนเซอร์เทอร์โมคัปเปิ้ล (ชนิด J, K, R, S, T, E, N) (*) แรงดันอินพุต 0 mV ถึง 150 mV / ความละเอียด 0.1ºC ติดตั้งอินเตอร์เฟส RS-485 ในตัว |
| DVP08TC-H2 | 8 จุด | อินพุตเซนเซอร์เทอร์โมคัปเปิ้ล (ชนิด J, K, R, S, T, E, N) (*) แรงดันอินพุต 0 mV ถึง 150 mV หรือ ±150 mV / ความละเอียด 0.1ºC ติดตั้งอินเตอร์เฟส RS-485 ในตัว |
* : ดิจิตอล / อนาล็อก การแยกโฟโตคัปเปลอร์ ไม่มีการแยกระหว่างช่องย
เลือกรุ่นสินค้า | PI / PO modules
ตัวอย่าง: DVP01PU-S, DVP01HC-H2
วิธีการเลือก: DVP(1) [ ](2) PU(3) - S(4)
| หมายเลข | ความหมาย | รหัส | รายละเอียด |
|---|---|---|---|
| (1) | ซีรีส์ | DVP | DELTA PLC DVP series |
| (2) | I/O | - | - |
| (3) | โมเดลฟังก์ชัน | HC | ตัวนับความเร็วสูง |
| PU | โมดูลตำแหน่งแกนเดี่ยว | ||
| (4) | รุ่นที่ใช้งานได้ | S | DVP-SS / SA / SX / SC / SV / SS2 / SA2 / SX2 / SV2 / SE / MC series PLC |
| SL | ส่วนขยายด้านซ้ายสำหรับ DVP-S series PLC | ||
| H2 / H3 | DVP-EH2 / EH3 Series PLC |
ข้อมูลทางเทคนิค | PI / PO modules
| โมเดล | รายละเอียด | ประเภท |
|---|---|---|
| DVP01PU-S | โมดูลควบคุมตำแหน่งของเซอร์โว (Single axis, 200 kHz) | Positioning Module |
| DVP01HC-H2 | โมดูลตัวนับความเร็วสูง | High-Speed Counter |
เลือกรุ่นสินค้า | Network Modules
ตัวอย่าง: DVPCP02-H2, DVPDT02-H2
วิธีการเลือก: DVP(1) CP02(2) - H2(3)
| หมายเลข | ความหมาย | รหัส | รายละเอียด |
|---|---|---|---|
| (1) | ซีรีส์ | DVP | DELTA PLC DVP series |
| (2) | โมเดลฟังก์ชัน | EN01 | Modbus TCP |
| DNET | DeviceNet master | ||
| COPM | CANopen master | ||
| CP02 | CANopen Slave | ||
| DT01 / 02 | DeviceNet Slave | ||
| PF01 / 02 | PROFIBUS DP Slave | ||
| (3) | รุ่นที่ใช้งานได้ | S | DVP-SS / SA / SX / SC / SV / SS2 / SA2 / SX2 / SV2 / SE / MC series PLC |
| SL | ส่วนขยายด้านซ้ายสำหรับ DVP-S series PLC | ||
| H2 / H3 | DVP-EH2 / EH3 / PM Series PLC |
ข้อมูลทางเทคนิค | Network Modules
| โมเดล | รายละเอียด |
|---|---|
| DVPPF02-H2 | โมดูลสื่อสาร Profibus DP (ตัวรับ) |
| DVPCP02-H2 | โมดูลสื่อสาร CANopen (ตัวรับ) |
| DVPDT02-H2 | โมดูลสื่อสาร DeviceNet (ตัวรับ) |
