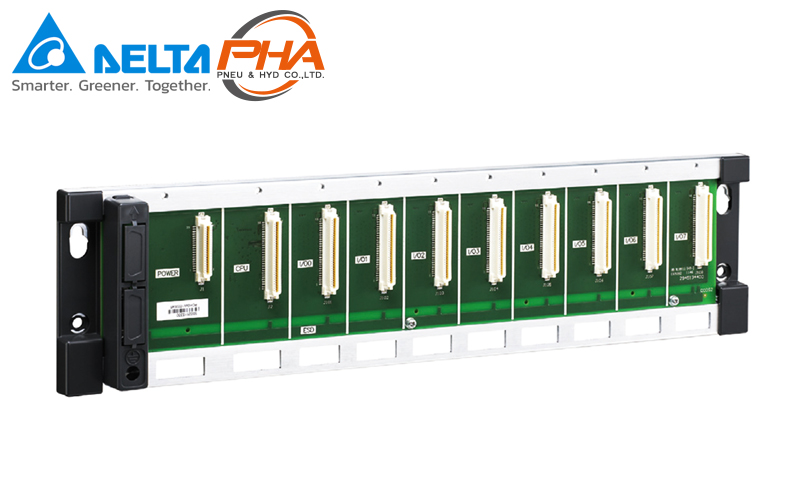

PLC AH series - Backplanes
Download PDF
Model Numbers
Specifications
Features
Model Numbers | PLC AH series - Backplanes
Example: AHBP04M1-5A, AHBP06ER1-5A
How to Choose: AH(1) BP(2) 04(3) M1(4) - 5A(5)
| Number | Meaning | Code | Detail |
|---|---|---|---|
| (1) | Series | AH | DELTA PLC AH series |
| (2) | Classification | BP | Backplanes |
| (3) | function | 00 | No-slot |
| 03 | 03-slot | ||
| 04 | 04-slot | ||
| 05 | 05-slot | ||
| 06 | 06-slot | ||
| 07 | 07-slot | ||
| 08 | 08-slot | ||
| 12 | 12-slot | ||
| (4) | function | M1 | Main backplane |
| M2 | Main backplane for motion | ||
| E1 | Expansion backplane | ||
| MR1 | Redundant main backplane | ||
| ER1 | Redundant expansion backplane | ||
| (5) | Type | A5 | - |
Specifications | PLC AH series - Backplanes
| Model | Slot | Power consumption (inside) |
|---|---|---|
| AHBP04M1-5A | 4 | 0.01 w |
| AHBP06M1-5A | 6 | 0.01 w |
| AHBP08M1-5A | 8 | 0.01 w |
| AHBP12M1-5A | 12 | 0.01 w |
| AHBP04MR1-5A | 4 | 0.2 w |
| AHBP06MR1-5A | 6 | 0.2 w |
| AHBP08MR1-5A | 8 | 0.2 w |
| AHBP00M2-5A | 0 | 1.41 w |
| AHBP03M2-5A | 3 | 1.41 w |
| AHBP05M2-5A | 5 | 1.41 w |
| AHBP07M2-5A | 7 | 1.41 w |
| AHBP06E1-5A | 6 | 1.41 w |
| AHBP08E1-5A | 8 | 1.41 w |
| AHBP06ER1-5A | 6 | 1 w |
| AHBP08ER1-5A | 8 | 1 w |
Features | PLC AH series - Backplanes
- Main Backplanes
- Supports CPU modules
- Supports remote I/O communication modules (RTU)
- Built-in communication port for extension backplanes
- Slot spaces are not occupied by Power / CPU / RTU modules
- Main Backplanes for motion
- Supports AHxxEMC-5A installed on CPU slot only (Do not support CPU / RTU modules
- Slot spaces are not occupied by Power / CPU
- Expansion backplane
- For main backplane extension
- Built-in communication port for extension backplanes
- Slot spaces are not occupied by power modules
PLC AH series - Backplanes
ดาวน์โหลด PDF เลือกรุ่นสินค้า
ข้อมูลทางเทคนิค
คุณสมบัติ
เลือกรุ่นสินค้า | PLC AH series - Backplanes
ตัวอย่าง: AHBP04M1-5A, AHBP06ER1-5A
วิธีการเลือก: AH(1) BP(2) 04(3) M1(4) - 5A(5)
| หมายเลข | ความหมาย | รหัส | รายละเอียด |
|---|---|---|---|
| (1) | ซีรีส์ | AH | DELTA PLC AH series |
| (2) | การจำแนกประเภท | BP | แบ็คเพลน (ราง) |
| (3) | ฟังก์ชัน | 00 | No-ช่อง |
| 03 | 03-ช่อง | ||
| 04 | 04-ช่อง | ||
| 05 | 05-ช่อง | ||
| 06 | 06-ช่อง | ||
| 07 | 07-ช่อง | ||
| 08 | 08-ช่อง | ||
| 12 | 12-ช่อง | ||
| (4) | ฟังก์ชัน | M1 | แบ็คเพลนหลัก |
| M2 | แบ็คเพลนหลัก สำหรับควบคุมการเคลื่อนที่ | ||
| E1 | แบ็คเพลนเสริม | ||
| MR1 | แบ็คเพลนหลักของ Redundant | ||
| ER1 | แบ็คเพลนเสริมของ Redundant | ||
| (5) | ชนิด | A5 | - |
ข้อมูลทางเทคนิค | PLC AH series - Backplanes
| โมเดล | ช่อง | การใช้พลังงาน (ภายใน) |
|---|---|---|
| AHBP04M1-5A | 4 | 0.01 w |
| AHBP06M1-5A | 6 | 0.01 w |
| AHBP08M1-5A | 8 | 0.01 w |
| AHBP12M1-5A | 12 | 0.01 w |
| AHBP04MR1-5A | 4 | 0.2 w |
| AHBP06MR1-5A | 6 | 0.2 w |
| AHBP08MR1-5A | 8 | 0.2 w |
| AHBP00M2-5A | 0 | 1.41 w |
| AHBP03M2-5A | 3 | 1.41 w |
| AHBP05M2-5A | 5 | 1.41 w |
| AHBP07M2-5A | 7 | 1.41 w |
| AHBP06E1-5A | 6 | 1.41 w |
| AHBP08E1-5A | 8 | 1.41 w |
| AHBP06ER1-5A | 6 | 1 w |
| AHBP08ER1-5A | 8 | 1 w |
คุณสมบัติ | PLC AH series - Backplanes
- Main Backplanes
- รองรับโมดูล CPU
- รองรับโมดูลการสื่อสาร remote I/O (RTU)
- ติดตั้งพอร์ตการสื่อสารสำหรับส่วนขยายของราง
- ช่องว่างจะไม่ถูกใช้โดยโมดูล Power / CPU / RTU
- Main Backplanes for motion
- รองรับ AHxxEMC-5A ติดตั้งเฉพาะบนช่อง CPU (ไม่รองรับโมดูล CPU / RTU)
- ช่องว่างของสล็อตจะไม่ถูกใช้งานโดย แหล่งจ่ายไฟ/CPU
- Expansion backplane
- สำหรับส่วนขยายหลักของราง
- ติดตั้งพอร์ตการสื่อสารสำหรับส่วนขยายของราง
- ช่องว่างของสล็อตไม่ถูกครอบครองโดยโมดูลแหล่งจ่ายไฟ
