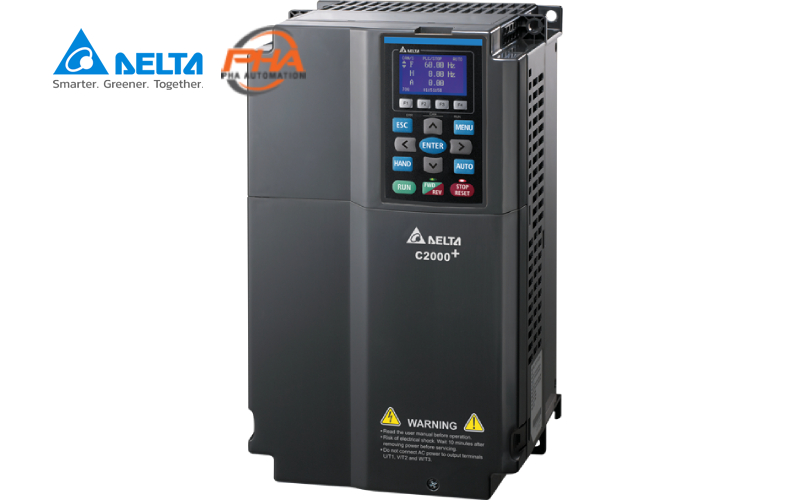

Delta Inverter - C2000Plus

Overview

The VFD-C2000 series is a high-level field-oriented control AC motor drive with a high-performance variable-frequency technology, FOC control. It features versatile driving controls, modular design, wide variety of applications, easy maintenance, low malfunction rate, self-diagnosis and competitive market price and brings customers not only the high-efficiency construction but also the most economic solution to compete with the global market.

The C2000 Plus Series features precise speed, torque and position control functions that are suitable for both sensor and sensorless types of synchronous and asynchronous motors. With higher overload capacity, the power range of C2000 Plus Series 460V models reach up to 560kW, providing the best performance and stability for a variety of heavy duty and constant torque applications, such as production, processing, food industry, chemical industry, metal processing, rubber and plastics, municipal & infrastructure, and other industries.

• Speed/torque/position control mode, dual rating design (Normal duty/heavy duty)

C2000 Overload capability: Normal Duty 120% 60 sec / 160% 3 sec.

Heavy Duty 150% 60 sec / 180% 3 sec.

C2000 Plus Overload capability: Heavy Duty 150% 60 sec / 180% 3 sec.

Super Heavy Duty 150% 60 sec / 200% 3 sec.

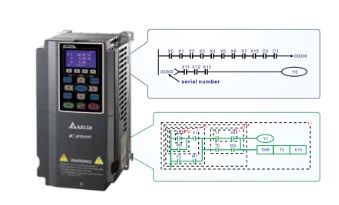

• Built-in Delta PLC function, safe stop function and brake unit Support of various network protocols

Built-in 10K steps capacity of PLC functions. Distributed control and independent operation are easily achieved via network connection.

CANopen Master protocol and PLC functions provide synchronous control and fast data exchange.

• Enhanced protections and adaptation to ambient conditions

Conformal coating (Class 3C3 of IEC60721-3-3 standard) ensures drive operation stability and safety in critical environments.

The electronic components of the drive are isolated from the cooling system to reduce heat interference. Dissipated heat can be discharged by flange-mounting installation, and forced fan cooling can import cold air into the heat sink. The heat dissipation performance is optimized by these two cooling methods.

• Complies with global safety standards, including CE, UL and cUL

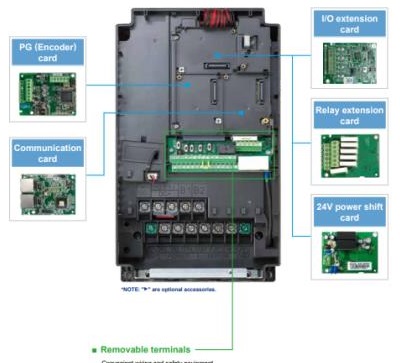

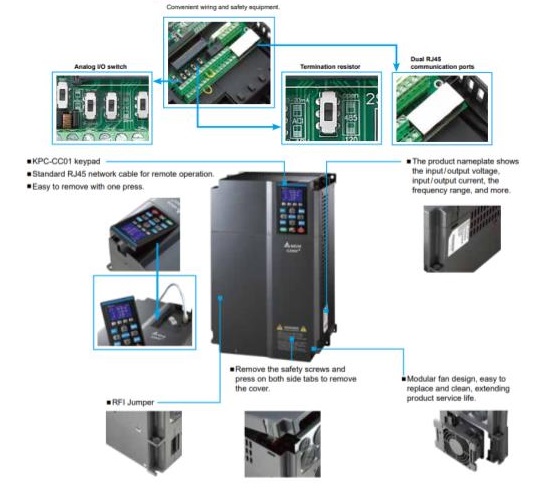

• Modular design for easy maintenance and many extensions

Various accessories options, such as I/O extension cards, encoder feedback cards, communication cards, hot pluggable LCD keypad, removable terminals and removable fans.



• High-speed communication interface with built-in CANopen and MODBUS communication (optional cards for PROFIBUS-DP, DeviceNet, MODBUS TCP and EtherNet/IP)

Provides various fieldbus cards for flexible applications

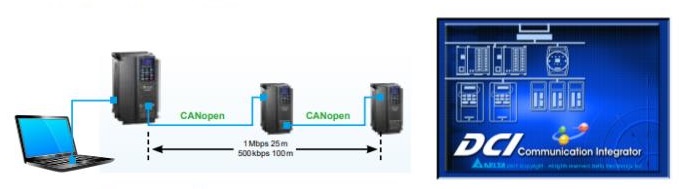

- CANopen: Ability to control up to 8 Slave drives via the CANopen Master function

- DeviceNet: Through the Delta specially designed DeviceNet Builder software, users can easily establish a standard DeviceNet control network by the parameter pre-assignment function for each equipment and remote I/O

- MODBUS TCP and EtherNet/IP: Delta provides communication integrator software that offers graphic module settings and a user-friendly interface to support all Ethernet products settings and online monitoring

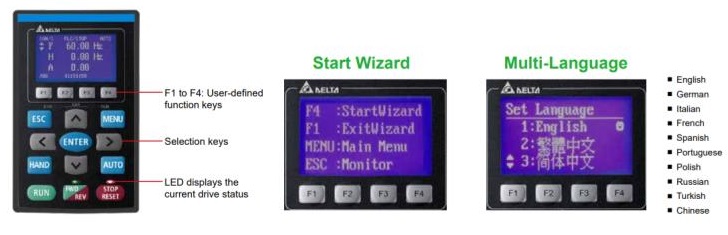

• Quick and Easy Parameters Setting via the LCD Keypad

Multi-column display for the drive status, Simple and intuitive operation, User-defined parameter groups, Real-time clock (RTC) function, Multi-language display, Copy function saves parameters and PLC programs to the keypad memory for easy backup/transferring to other drive, IP66 protection level


• Positioning Control

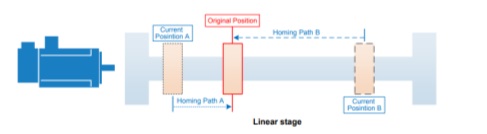

Homing: Determines the original position of the motion system, so as to ensure the motor starts from the same coordinates during each machining process

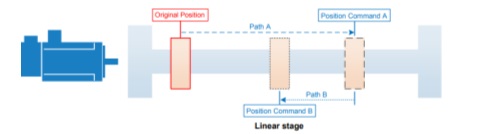

Multi-point Positioning: Allows the motor to operate from one position to another, and switches up to 15 positions with 4 multi-function input terminals

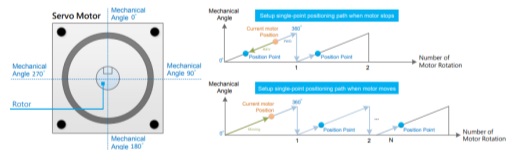

Single-point Positioning: Positions the motor at a specific point (within a single rotation) for precise stop upon request

• A Drive for Permanent Magnet (PM) Motors

The C2000 is a dual mode drive to control both an induction motor and permanent magnet motor. The dynamic response of a PM motor provides precise control of position, speed and torque

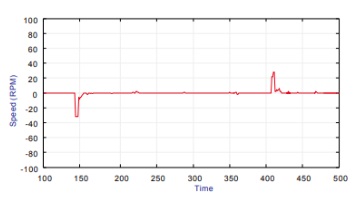

• Fast Response to Impact Load

During load changes, the C2000 Series calculates the required torque response and minimizes the vibration caused by load impact using FOC

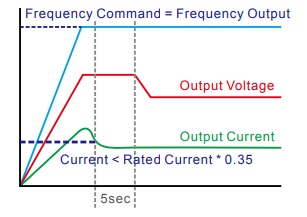

• Auto Energy-Saving Operation

Auto-calculates the optimal voltage for the load output using load power when under constant speed operation

Specifications

Power supply - 3 phase (230V to 460V)

Communication - CANopen - MODBUS communication (optional cards for PROFIBUS-DP, DeviceNet, MODBUS TCP and EtherNet/IP)

Applicable Motor Output - 0.75 kW to 475 kW

VFD-C2000 series เป็นไดรฟ์มอเตอร์ไฟฟ้ากระแสสลับ ที่เน้นการควบคุมระดับสูง ที่เน้นการควบคุมภาคสนามระดับสูงมาพร้อมด้วยเทคโนโลยี high-performance variable-frequency โดยมีคุณสมบัติในการควบคุมที่หลากหลาย การออกแบบโมดูลาร์ การใช้งานที่หลากหลาย การบำรุงรักษาง่าย มีอัตราการทำงานผิดพลาดต่ำ มีการตรวจสอบความผิดพลาดในตัวเอง และมีราคาที่แข่งขันได้ และไม่เพียงแต่มีโครงสร้างที่มีประสิทธิภาพสูงเท่านั้น แต่ยังเป็นโซลูชันที่ประหยัดที่สุดในการแข่งขันกับตลาดโลกอีกด้วย

C2000 Plus Series มีฟังก์ชั่นการควบคุมความเร็ว แรงบิด และตำแหน่งที่แม่นยำ ซึ่งเหมาะสำหรับทั้งแบบเซนเซอร์และแบบไร้เซนเซอร์ ของมอเตอร์ซิงโครนัส และมอเตอร์อะซิงโครนัส ด้วยพิกัดของไดร์ฟที่รองรับโหลดสูงขึ้น ช่วงกำลังมอเตอร์ที่ใช้งานของ C2000 Plus Series สามารถใช้งานได้ถึง 560 kW โดยให้ทั้งประสิทธิภาพ และความเสถียรที่ดีสำหรับงานโหลดหนักๆ และต้องการแรงบิดที่คงที่ เช่น งานการผลิต อุตสาหกรรมอาหาร อุตสาหกรรมเคมี งานการแปรรูปโลหะ ยางและพลาสติก และอุตสาหกรรมอื่นๆ

• โหมดการควบคุมความเร็ว/แรงบิด/ตำแหน่ง, การออกแบบการใช้งานแบบคู่ (Normal duty/heavy duty)

C2000 ความสามารถเกินพิกัดกระแส: งานปกติ (ND) 120% 60 วินาที / 160% 3 วินาที

งานหนัก (HD) 150% 60 วินาที / 180% 3 วินาที

C2000 Plus ความสามารถเกินพิกัดกระแส: งานหนัก (HD) 150% 60 วินาที / 180% 3 วินาที

งานหนักสุด (SHD) 150% 60 วินาที / 200% 3 วินาที

• ฟังก์ชัน PLC ในตัว, ฟังก์ชั่นช่วยหยุดอย่างปลอดภัย และชุดเบรก รองรับโปรโตคอลการสื่อสารเครือข่ายต่างๆ

ความจุ 10K steps ในตัวของฟังก์ชัน PLC กระจายการควบคุม และการทำงานที่เป็นอิสระ ทำได้อย่างง่ายผ่านการเชื่อมต่อผ่านเครือข่าย

โปรโตคอล CANopen และฟังก์ชัน PLC ให้การควบคุมซิงโครนัส และการแลกเปลี่ยนข้อมูลที่รวดเร็ว


• การป้องกันขั้นสูง และการปรับเข้ากับสภาพแวดล้อม

ไดร์ฟมีการป้องกันตามรูปแบบ (Class 3C3 ของมาตรฐาน IEC60721-3-3) ช่วยให้มั่นใจเสถียรภาพในการทำงานของไดรฟ์ และความปลอดภัยในสภาพแวดล้อม

ชิ้นส่วนอิเล็กทรอนิกส์ของไดรฟ์ ถูกแยกออกจากระบบทำความเย็นเพื่อลดการรบกวนจากความร้อน ความร้อนสามารถระบายออกได้โดยการติดตั้ง และพัดลมยังสามารถช่วยนำเข้าอากาศเย็นเข้าสู่แผงระบายความร้อนได้

• สอดคล้องกับมาตรฐานความปลอดภัยระดับโลก, รวมถึง CE, UL และ cUL

• การออกแบบแบบแยกส่วน สำหรับการบำรุงรักษาง่าย

ตัวเลือกการ์ดอุปกรณ์เสริมต่างๆ เช่น การ์ดต่อขยาย I/O การ์ดรับค่าเอ็นโค้ดเดอร์ การ์ดสื่อสาร และสามารถแยกส่วนของแป้นพิมพ์ LCD แบบเสียบปลั๊ก ขั้วต่อแบบถอด และพัดลมแบบถอด



• อินเทอร์เฟซการสื่อสารความเร็วสูงด้วยการสื่อสาร CANopen และ MODBUS (การ์ดเสริมสำหรับ PROFIBUS-DP, DeviceNet, MODBUS TCP และ EtherNet/IP)

มีการ์ด fieldbus ต่างๆ สำหรับการใช้งานที่หลากหลาย

- CANopen: สามารถควบคุมไดรฟ์แบบ Slave ได้มากถึง 8 ตัวผ่านฟังก์ชัน CANopen Master

- DeviceNet: ซอฟต์แวร์ DeviceNet Builder ของเดลต้า สามารถสร้างเครือข่ายการควบคุม DeviceNet มาตรฐาน ได้อย่างง่าย โดยมีฟังก์ชันการกำหนดพารามิเตอร์ สำหรับอุปกรณ์แต่ละตัว และการควบคุม I/O ระยะไกล

- MODBUS TCP และ EtherNet/IP: ซอฟต์แวร์รวมการสื่อสารที่มีการตั้งค่าโมดูล และส่วนเชื่อมต่อกับผู้ใช้งาน เพื่อรองรับการตั้งค่าทั้งหมด และการดูค่าออนไลน์

• การตั้งค่าพารามิเตอร์ที่ง่ายและรวดเร็วผ่านคีย์แพด LCD

จอแสดงผลแบบหลายแถวสำหรับแสดงค่าสถานะของไดรฟ์, การใช้งานง่าย, กลุ่มพารามิเตอร์ที่กำหนดโดยผู้ใช้, ฟังก์ชันนาฬิกาตามเวลาจริง (RTC), เลือกใช้การแสดงได้หลายภาษา, ฟังก์ชันคัดลอก จะบันทึกพารามิเตอร์ และโปรแกรม PLC ลงในหน่วยความจำของคีย์แพดเพื่อให้ง่ายต่อการสำรองข้อมูล และถ่ายโอนไปยังไดรฟ์อื่น, ระดับการป้องกัน IP66


• การควบคุมตำแหน่ง

Homing: การกำหนดตำแหน่งเดิมของระบบการเคลื่อนที่ เพื่อตรวจเช็คมอเตอร์ เริ่มต้นจากตำแหน่งเดียวกันในระหว่างกระบวนการทำงาน

Multi-point Positioning: ช่วยให้มอเตอร์ทำงานจากตำแหน่งหนึ่งไปอีกตำแหน่งหนึ่ง และสลับตำแหน่งได้มากสุด 15 ตำแหน่งด้วยขั้วต่ออินพุตมัลติฟังก์ชั่น 4 ช่อง

Single-point Positioning: ตั้งค่าตำแหน่งการเคลื่อนที่มอเตอร์ (ภายในการหมุนครั้งเดียว) เพื่อการหยุดที่แม่นยำตามความต้องการ

• ไดรฟ์สำหรับมอเตอร์แม่เหล็กถาวร (PM)

C2000 เป็นโหมดการควบคุมแบบคู่ เพื่อควบคุมทั้งมอเตอร์เหนี่ยวนำ และมอเตอร์แม่เหล็กถาวร การตอบสนองแบบไดนามิกของ PM มอเตอร์ให้การควบคุมตำแหน่ง ความเร็ว และแรงบิดที่แม่นยำ

• การตอบสนองรวดเร็วต่อแรงกระแทกที่เกิดจากโหลด

ระหว่างการเปลี่ยนแปลงของโหลด C2000 จะคำนวณการตอบสนองของแรงบิดที่ต้องการ และลดการสั่นสะเทือนที่เกิดจากการกระแทกของโหลด

• ระบบประหยัดพลังงานอัตโนมัติ

คำนวณแรงดันไฟที่เหมาะสมที่สุดโดยอัตโนมัติสำหรับโหลดเอาท์พุต โดยใช้กำลังโหลดเมื่ออยู่ภายใต้การทำงานที่ความเร็วคงที่

ข้อมูลจำเพาะ

แหล่งจ่ายไฟ - 3 เฟส (230V ถึง 460V)

การสื่อสาร - CANopen

- MODBUS (มีช่องการ์ดเสริมสำหรับ PROFIBUS-DP, DeviceNet, MODBUS TCP และ EtherNet/IP)

เอาต์พุตมอเตอร์ที่ใช้งานได้ - 0.75 kW ถึง 475 kW
