HMI - V9 lite
Download PDF
Model Numbers
Specifications
Dimensions
Features
Model Numbers | HMI - V9 lite
Example: V9080iSLD, V9080iSLBD
How to choose: V9 08(1) 0(2) i(3) S(4) R(5) L(6) B(7) D(8)
| Number | Meaning | Code | Detail |
|---|---|---|---|
| (1) | Screen size | 15 | 15.0" |
| 12 | 12.1" | ||
| 10 | 10.4" (standard) 10.1" wide screen (advance) |
||
| 08 | 8.4" | ||
| 07 | 7.0" wide screen (advance) | ||
| 06 | 5.7" | ||
| (2) | Touch screen | 0 | Analog resistance film |
| 1 | Capacitance | ||
| (3) | Interface | i | Interface With a built-in LAN port |
| (4) | Display device | W | TFT color LCD (10.1" wide type=WSVGA/7.0" wide type = WVGA) |
| S | TFT color LCD (XGA) | ||
| X | TFT color LCD (SVGA) | ||
| C | TFT color LCD (VGA) | ||
| T | TFT color LCD (VGA) | ||
| (5) | Wireless LAN I/F | R | With wireless LAN I/F |
| N/A | Without wireless LAN I/F | ||
| (6) | Extended cable LAN I/F | L | With extended cable LAN I/F |
| N/A | Without extended cable LAN I/F | ||
| (7) | Front case color | B | Black |
| N/A | Light gray | ||
| (8) | Power supply | D | 24 VDC |
| N/A | 100-240 VAC |
Specifications | HMI - V9 lite
| HMI | V9 lite | |||||||
|---|---|---|---|---|---|---|---|---|
| V9100iC / V9100iCB | V9100iCD / V9100iCBD | V9080iCD / V9080iCBD | V9060iTD / V9060iTBD | |||||
| Power Supply | Rated Voltage | AC100~240V | DC24V | |||||
| Permissible Range of Voltage | -15%, +10％ | ±10％ | ||||||
| Permissible Momentary Power Failure | Within 20ms (100VAC or higher) | Within 1 ms | ||||||
| Power Consumption (Max. Rating) | 50VA or less | 17W or less | 17W or less | |||||
| Rush Current | 30A or less, 3ms | 17A or less, 6ms | 8A or less, 7ms | |||||
| Insulation Resistance | DC500V 10MΩ or more | |||||||
| Physical Environment | Ambient Temperature | 0~50ºC *1 | ||||||
| Ambient Humidity | 85%RH or less (without dew condensation) *1 | |||||||
| Operating Altitude | 2,000m or less | |||||||
| Operating Atmosphere | No exposure to corrosive gas or conductive dust | |||||||
| Storage Temperature | -10~60ºC *1 | |||||||
| Storage Humidity | 85%RH or less (without dew condensation) *1 | |||||||
| Pollution Degree | Pollution degree 2 | |||||||
| Mechanical Operating Conditions | Resistance to Oscillation | JIS B 3502 (IEC61131-2) compliant, Vibration frequency 5 to 9Hz, Half amplitude: 3.5mm, 9 to 150Hz, Constant acceleration: 9.8m/s2 (1G), X, Y, Z 3 directions 10 times each | ||||||
| Resistance to Shock | JIS B 3502 (IEC61131-2) compliant, Peak acceleration: 147m/s2 (15G), X,Y,Z 3 directions, 3 times each (18 times in total) | |||||||
| Electric Operating Conditions | Resistance to Noise | Noise voltage:1,000Vp-p, pulse width:1μs, pulse rise time : 1ns | ||||||
| Resistance to Static Discharge | Complies with IEC61000-4-2, contact: 6kV, air: 8kV | |||||||
| Installation Conditions | Grounding | Grounding resistance: Less than 100Ω, FG/SG separation | ||||||
| Structure | Protection structure: Front case: IP66, Type 4X/13*2*3(when water-proof gasket is used), Rear case: IP20, single unit, installation method: panel mounting | |||||||
| Cooling System | Natural air cooling | |||||||
| Dimensions W x H x D (mm) |
303.8 x 231.0 x 54.0 | 235.0 × 180.0 × 48.9 | 182.5 × 138.8 × 53.0 | |||||
| Panel Cutout (mm) |
289.0 x 216.2 (+0.5/-0) | 220.5 x 165.5 (+0.5/-0) | 174.0 x 131.0 (+0.5/-0) | |||||
| Weight | 2.0 kg | 1.3 kg | 740 g | |||||
| Case Color | Light gray (black front housing for black model) | |||||||
| Material | PC resin | |||||||
*1 Use at a wet-bulb temperature of 39°C or less because higher temperatures may cause failureM

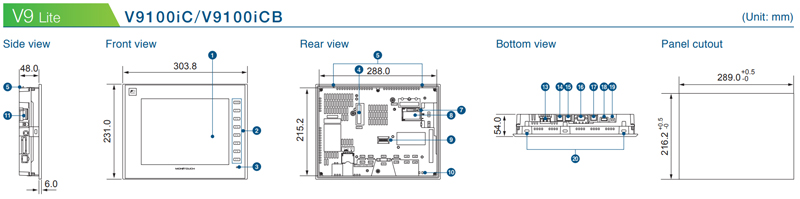

Dimensions | HMI - V9 lite
Features | HMI - V9 lite
The MONITOUCH V9 Series includes three line-ups with the V9 Lite, V9 Standard, and the V9 Advanced, designed to replace the V8 Series while also offering step-up features to satisfy the requirements of more advanced applications. Fuji Electric’s MONITOUCH Human Machine Interface (HMI) V9 series range in size from 5.7” to 15″. All models in the V9 Series are UL Certified, and come standard with on-board Ethernet ports and SD card slots, allowing for better connectivity to peripheral devices.
