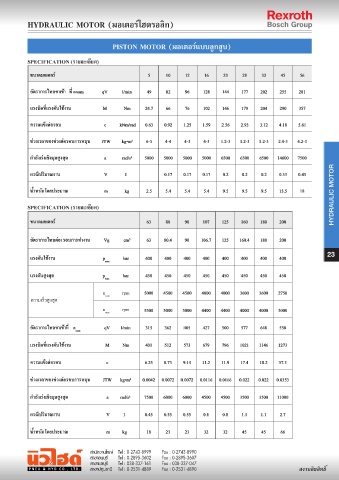

Page 23 - Rexroth Catalog By Pneu&Hyd

ขนาดมอเตอร์ 5 10 12 16 23 28 32 45 56

อัตราการไหลขาเข้า ที่ nnom qV l/min 49 82 96 128 144 177 202 255 281

แรงบิดที่แรงดันใช้งาน M Nm 24.7 66 76 102 146 179 204 290 357

ความแข็งต่อรอบ c kNm/rad 0.63 0.92 1.25 1.59 2.56 2.93 3.12 4.18 5.61

ช่วงเวลาของช่วงต่อรอบการหมุน JTW kg•m² 6-5 4-4 4-3 4-3 1.2-3 1.2-3 1.2-3 2.4-3 4.2-3

ก�าลังเร่งเชิงมุมสูงสุด a rad/s² 5000 5000 5000 5000 6500 6500 6500 14600 7500
HYDRAULIC MOTOR
กรณีปริมาณงาน V l 0.17 0.17 0.17 0.2 0.2 0.2 0.33 0.45

น�้าหนักโดยประมาณ m kg 2.5 5.4 5.4 5.4 9.5 9.5 9.5 13.5 18

ขนาดมอเตอร์ 63 80 90 107 125 160 180 200

อัตราการไหลต่อ1รอบการท�างาน Vg cm³ 63 80.4 90 106.7 125 160.4 180 200

แรงดันใช้งาน p bar 400 400 400 400 400 400 400 400 23
nom
แรงดันสูงสุด p bar 450 450 450 450 450 450 450 450
max

5000 4500 4500 4000 4000 3600 3600 2750

5500 5000 5000 4400 4400 4000 4000 3000

อัตราการไหลขาเข้าที่ n qV l/min 315 362 405 427 500 577 648 550
nom

แรงบิดที่แรงดันใช้งาน M Nm 401 512 573 679 796 1021 1146 1273

ความแข็งต่อรอบ c 6.25 8.73 9.14 11.2 11.9 17.4 18.2 57.3

ช่วงเวลาของช่วงต่อรอบการหมุน JTW kg•m² 0.0042 0.0072 0.0072 0.0116 0.0116 0.022 0.022 0.0353

ก�าลังเร่งเชิงมุมสูงสุด a rad/s² 7500 6000 6000 4500 4500 3500 3500 11000

กรณีปริมาณงาน V l 0.45 0.55 0.55 0.8 0.8 1.1 1.1 2.7

น�้าหนักโดยประมาณ m kg 18 23 23 32 32 45 45 66
