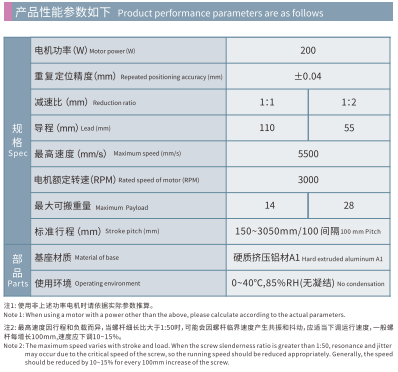

Specifications | Belt Driven Linear Actuator - HCB120D

Dimensions | Belt Driven Linear Actuator - HCB120D

Features | Belt Driven Linear Actuator - HCB120D

HCB Series Belt Driven Linear Actuators


Features
Repeated Positioning Accuracy: ±0.04mm
Max Payload: 140kg
Stroke: 100 – 3050mm
Max Speed: 7000mm/s
1. Flat design, lighter overall weight, lower combination height and better rigidity.

2. The structure is optimized, the precision is better, and the error caused by assembling multiple accessories is reduced.


3. The assembly is time-saving, labor-saving and convenient. There is no need to remove the aluminum cover to install the coupling or module.

4. Maintenance is simple, both sides of the module are equipped with oil injection holes, and the cover does not need to be removed.

PRODUCT DETAILHCB-65SHCB-85DHCB-105DHCB-110DHCB-120DHCB-140DHCB-175DHCB-202DHCB-220DHCB-270D
As a classic belt driven linear actuator of TPA ROBOT, compared with the HCR series, the HCB series driven slider with timing belt, which means that the HCB series has a longer stroke and a higher speed. It driven by servo motor, it not only has the high precision of servo motor, but also has the advantages of high speed and high rigidity of sliding stage itself. It is easy to control and can be easily connected with PLC and other systems. The slide actuator is made of integrally extruded aluminum profile, with light weight, small size and strong rigidity. The installation size and stroke can be customized according to the requirements, and the installation can be fixed by bolts. Through the combination of multiple directions, it can be formed into a linear motion systems of various automation equipment, with mechanical grippers, air grippers and other fixtures, it can become an exclusive Cartesian robots or gantry robots.

เลือกรุ่นสินค้า |  Belt Driven Linear Actuator - HCB120D

ข้อมูลทางเทคนิค |  Belt Driven Linear Actuator - HCB120D

ขนาด | Belt Driven Linear Actuator - HCB120D

คุณสมบัติ | Belt Driven Linear Actuator - HCB120D

HCB Series Belt Driven Linear Actuators

คุณสมบัติ
ความแม่นยำของตำแหน่งซ้ำ: ± 0.04 มม
น้ำหนักบรรทุกสูงสุด: 140กก
ระยะชัก: 100 – 3050มม
ความเร็วสูงสุด: 7000 มม./วินาที
1. การออกแบบที่แบนราบ น้ำหนักโดยรวมที่เบากว่า ความสูงรวมที่ต่ำกว่า และความแข็งแกร่งที่ดีขึ้น
2. โครงสร้างได้รับการปรับให้เหมาะสม ความแม่นยำดีขึ้น และลดข้อผิดพลาดที่เกิดจากการประกอบอุปกรณ์เสริมหลายชิ้น

3. การประกอบช่วยประหยัดเวลา ประหยัดแรงงาน และสะดวก ไม่จำเป็นต้องถอดฝาครอบอะลูมิเนียมออกเพื่อติดตั้งคัปปลิ้งหรือโมดูล
4. การบำรุงรักษาทำได้ง่าย โดยทั้งสองด้านของโมดูลมีรูฉีดน้ำมันและไม่จำเป็นต้องถอดฝาครอบออก

PRODUCT DETAIL HCB-65SHCB-85DHCB-105DHCB-110DHCB-120DHCB-140DHCB-175DHCB-202DHCB-220DHCB-270D
ในฐานะที่เป็นแอคทูเอเตอร์เชิงเส้นที่ขับเคลื่อนด้วยสายพานแบบคลาสสิกของ TPA ROBOT เมื่อเปรียบเทียบกับซีรีส์ HCR ตัวเลื่อนที่ขับเคลื่อนด้วยซีรีส์ HCB พร้อมสายพานไทม์มิ่ง ซึ่งหมายความว่าซีรีส์ HCB มีระยะชักที่ยาวกว่าและมีความเร็วที่สูงกว่า มันขับเคลื่อนด้วยเซอร์โวมอเตอร์ ไม่เพียงแต่มีความแม่นยำสูงของเซอร์โวมอเตอร์เท่านั้น แต่ยังมีข้อดีคือมีความเร็วสูงและความแข็งแกร่งสูงของตัวเลื่อนอีกด้วย ควบคุมได้ง่ายและสามารถเชื่อมต่อกับ PLC และระบบอื่นๆ ได้อย่างง่ายดาย ตัวกระตุ้นแบบสไลด์ทำจากโปรไฟล์อะลูมิเนียมอัดขึ้นรูปในตัว มีน้ำหนักเบา ขนาดเล็ก และความแข็งแกร่งสูง ขนาดการติดตั้งและระยะชักสามารถปรับแต่งได้ตามความต้องการ และการติดตั้งสามารถแก้ไขได้ด้วยสลักเกลียว ด้วยการผสมผสานหลายทิศทาง มันสามารถก่อตัวเป็นระบบการเคลื่อนที่เชิงเส้นของอุปกรณ์อัตโนมัติต่างๆ ด้วยมือจับเชิงกล มือจับลม และอุปกรณ์ติดตั้งอื่น ๆ มันสามารถกลายเป็นหุ่นยนต์คาร์ทีเซียนหรือหุ่นยนต์โครงสำหรับตั้งสิ่งของพิเศษได้
