TPA Built-in Rail Linear Actuator - GCRS50

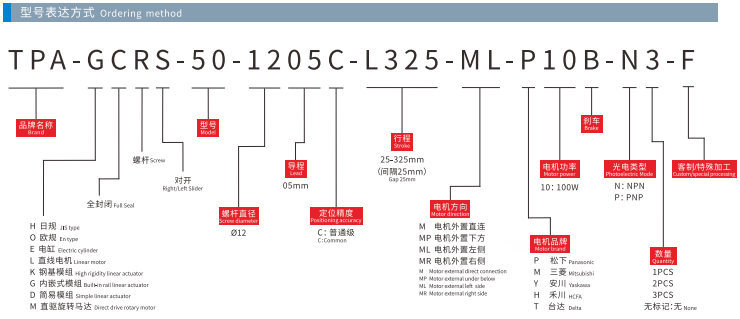

Model Numbers | Built-in Rail Linear - GCRS50

Specifications | Built-in Rail Linear - GCRS50

Dimensions | Built-in Rail Linear - GCRS50

Features | Built-in Rail Linear - GCRS50

GCRS Series Double Slide Built-in Rail Linear Actuator

Features
Repeated Positioning Accuracy: ±0.005mm
Max Payload(Horizontal): 30kg
Max Payload(Vertical): 10kg
Stroke: 25 – 450mm
Max Speed: 500mm/s
When designing, the ball nut and the ball slider are fitted on the entire sliding seat, which has good consistency and higher precision. At the same time, a round ball nut is omitted, and the weight is reduced by 5%.
The aluminum base of the main body is embedded with steel bars and then the groove is ground. Since the original ball guide rail structure is omitted, the structure can be made more compact in the width direction and height direction, and the weight is about 25% lighter than that of the aluminum base module in the same industry.

Without changing the size of the overall structure, the sliding seat is integrally cast steel. According to the characteristics of the overall structure, a special 12mm outer diameter ball nut circulator is specially designed for this 40 model. The lead can be 20mm, and the vertical The load is increased by 50%, and the speed reaches 1m/s at the fastest.
The installation form is exposed, without dismantling the steel belt, two installation and use methods can be realized, lock-up and down-lock, and it is equipped with bottom installation pin holes and installation reference surface, which is convenient for customers to install and debug.
Considering the use of different motors during the design, a new type of turning connection method is specially designed, so that the same adapter board can be used in three different directions, which greatly improves the arbitrariness of customer needs.

PRODUCT DETAILGCRS-50GCRS-80
Based on the module of GCR series, we added a slider on the guide rail, so that the two sliders can both synchronize motion or reverse. This is the GCRS series, which retains the advantages of the GCR while offering greater efficiency of movement.

เลือกรุ่นสินค้า | Built-in Rail Linear - GCRS50

ข้อมูลทางเทคนิค | Built-in Rail Linear - GCRS50

ขนาด | Built-in Rail Linear - GCRS50

คุณสมบัติ | Built-in Rail Linear - GCRS50

GCRS Series Double Slide Built-in Rail Linear Actuator

คุณสมบัติ
ความแม่นยำของตำแหน่งซ้ำ: ± 0.005 มม
น้ำหนักบรรทุกสูงสุด (แนวนอน): 30กก
น้ำหนักบรรทุกสูงสุด(แนวตั้ง): 10กก
ระยะชัก: 25 – 450มม
ความเร็วสูงสุด: 500 มม./วินาที

เมื่อออกแบบ น็อตบอลและตัวเลื่อนบอลจะติดตั้งอยู่บนเบาะเลื่อนทั้งหมด ซึ่งมีความสม่ำเสมอที่ดีและมีความแม่นยำสูงกว่า ในเวลาเดียวกัน จะละเว้นน็อตทรงกลม และน้ำหนักจะลดลง 5%
ฐานอะลูมิเนียม ของตัวเครื่องฝังด้วยแท่งเหล็ก จากนั้นจึงกราวด์เป็นร่อง เนื่องจากโครงสร้างรางนำแบบลูกกลิ้งแบบเดิมถูกละไว้ โครงสร้างจึงสามารถทำให้มีขนาดกะทัดรัดมากขึ้นในทิศทางความกว้างและทิศทางความสูง และน้ำหนักก็เบากว่าโมดูลฐานอะลูมิเนียมในอุตสาหกรรมเดียวกันประมาณ 25%
โดยไม่ต้องเปลี่ยนขนาดของโครงสร้างโดยรวม ที่นั่งแบบเลื่อนเป็นเหล็กหล่อในตัว ตามลักษณะของโครงสร้างโดยรวม เครื่องหมุนเวียนน็อตบอลเส้นผ่านศูนย์กลางภายนอกขนาด 12 มม. พิเศษเป็นพิเศษ
ออกแบบมาสำหรับรุ่น 40 นี้ ตะกั่วสามารถเป็น 20 มม. และแนวตั้ง โหลดจะเพิ่มขึ้น 50% และความเร็วถึง 1m/s ที่เร็วที่สุดแบบฟอร์มการติดตั้งถูกเปิดเผยโดยไม่ต้องถอดสายพานเหล็กสามารถติดตั้งและใช้งานได้สองวิธีคือล็อคขึ้นและล็อคลงและมีรูเข็มติดตั้งด้านล่างและพื้นผิวอ้างอิงการติดตั้งซึ่งสะดวกสำหรับลูกค้าในการติดตั้ง และแก้ไขข้อบกพร่อง.
เมื่อพิจารณาถึงการใช้มอเตอร์ที่แตกต่างกันในระหว่างการออกแบบ วิธีการเชื่อมต่อการหมุนแบบใหม่ได้รับการออกแบบมาเป็นพิเศษ เพื่อให้สามารถใช้บอร์ดอะแดปเตอร์เดียวกันในสามทิศทางที่แตกต่างกัน ซึ่งช่วยปรับปรุงความต้องการของลูกค้าตามอำเภอใจได้อย่างมาก

PRODUCT DETAILGCRS-50GCRS-80
จากโมดูลของซีรีส์ GCR เราได้เพิ่มแถบเลื่อนบนรางนำ เพื่อให้แถบเลื่อนทั้งสองสามารถซิงโครไนซ์การเคลื่อนไหวหรือย้อนกลับได้ นี่คือซีรีส์ GCRS ซึ่งยังคงรักษาข้อดีของ GCR ไว้ในขณะที่ให้ประสิทธิภาพในการเคลื่อนไหวที่สูงกว่า
