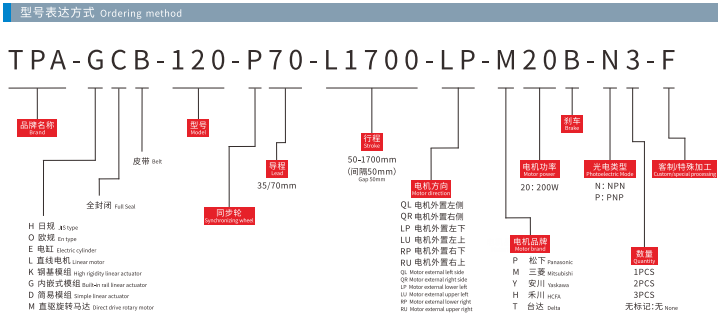

Model Numbers | Built-in Rail Linear - GCB120

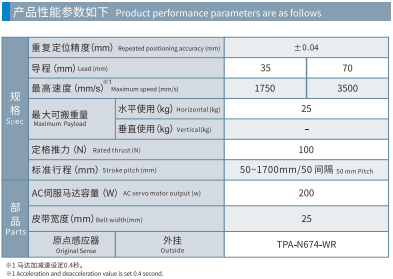

Specifications | Built-in Rail Linear - GCB120

Dimensions | Built-in Rail Linear - GCB120

Features | Built-in Rail Linear - GCB120

GCB Series Built-in Rail Belt Driven Linear Actuator

Features
Repeated Positioning Accuracy: ±0.04mm
Max Payload(Horizontal): 25kg
Stroke: 50 – 1700mm
Max Speed: 3600mm/s
Special steel strip cover sealing design can prevent dirt and foreign objects from penetrating inside. Due to its excellent sealing, can be used in Clean Room environment.
he width is reduced, so that the space required for equipment installation is smaller.

The steel track is embedded in the aluminum body, after grinding treatment, so the walking height and linear accuracy is also improved to 0.02mm or less.
Optimal design of the slide base, no need to plug nuts, makes the ball screw pair mechanism and U-shape rail the track pair structure is integrated on a slide base.

PRODUCT DETAIL GCB-50 GCB-80 GCB-120
If you want to use linear motion modules with higher travel and higher speed in a dust-free environment, GCB series linear actuator from TPA ROBOT may be more suitable. Different from GCR series, the GCB series uses belt-driven sliders and is widely used in dispensing machines, gluing machines, automatic screw locking machines, transplanting robots, 3D angling machines, laser cutting, spraying machines, punching machines, small CNC machines, engraving and milling machines, sample plotters, cutting machines, load transfer machines, etc.

The GCB series linear actuator also offers up to 8 motor mounting options, combined with its smaller size and weight, can be assembled into ideal Cartesian robots and gantry robots at will, allowing for endless automation system possibilities. And the GCB series can be directly filled with oil from the oil filling nozzles on both sides of the sliding table, without removing the cover.

เลือกรุ่นสินค้า | Built-in Rail Linear - GCB120

ข้อมูลทางเทคนิค | Built-in Rail Linear - GCB120

ขนาด | Built-in Rail Linear - GCB120

คุณสมบัติ | Built-in Rail Linear - GCB120

GCB Series Built-in Rail Belt Driven Linear Actuator

คุณสมบัติ
ความแม่นยำของตำแหน่งซ้ำ: ± 0.04 มม
น้ำหนักบรรทุกสูงสุด (แนวนอน): 25กก
ระยะชัก: 50 – 1700มม
ความเร็วสูงสุด: 3600 มม./วินาที
การออกแบบซีลฝาปิดแถบเหล็กพิเศษสามารถป้องกันสิ่งสกปรกและสิ่งแปลกปลอมไม่ให้เข้าไปด้านในได้ เนื่องจากการปิดผนึกที่ดีเยี่ยม จึงสามารถใช้ในสภาพแวดล้อมห้องคลีนรูมได้.
ความกว้างลดลง ทำให้พื้นที่ที่จำเป็นสำหรับการติดตั้งอุปกรณ์มีขนาดเล็กลง
รางเหล็กถูกฝังอยู่ในตัวเครื่องอะลูมิเนียม หลังจากการเจียร ดังนั้นความสูงในการเดินและความแม่นยำเชิงเส้นจึงได้รับการปรับปรุงเป็น 0.02 มม. หรือน้อยกว่า
การออกแบบฐานสไลด์ที่เหมาะสมที่สุดโดยไม่จำเป็นต้องเสียบน็อต ทำให้กลไกคู่บอลสกรูและรางรูปตัว U โครงสร้างรางคู่ถูกรวมเข้ากับฐานสไลด์

PRODUCT DETAIL GCB-50 GCB-80 GCB-120
หากคุณต้องการใช้โมดูลการเคลื่อนที่เชิงเส้นที่มีการเคลื่อนที่สูงขึ้นและความเร็วสูงขึ้นในสภาพแวดล้อมที่ปราศจากฝุ่น แอคชูเอเตอร์เชิงเส้นซีรีส์ GCB จาก TPA ROBOT อาจเหมาะสมกว่า แตกต่างจากซีรีส์ GCR ซีรีส์ GCB ใช้แถบเลื่อนที่ขับเคลื่อนด้วยสายพาน และใช้กันอย่างแพร่หลายในเครื่องจ่ายยา ติดกาว
เครื่องจักร, เครื่องล็อคสกรูอัตโนมัติ, หุ่นยนต์ย้ายปลูก, เครื่องตกปลาสามมิติ, เครื่องตัดด้วยเลเซอร์, เครื่องพ่น, เครื่องเจาะ, เครื่อง CNC ขนาดเล็ก, เครื่องแกะสลักและกัด, พล็อตเตอร์ตัวอย่าง, เครื่องตัด, เครื่องถ่ายโอนโหลด ฯลฯ
แอคชูเอเตอร์เชิงเส้นซีรีส์ GCB ยังมีตัวเลือกการติดตั้งมอเตอร์สูงสุด 8 แบบ เมื่อรวมกับขนาดและน้ำหนักที่เล็กกว่า สามารถประกอบเป็นหุ่นยนต์คาร์ทีเซียนในอุดมคติและหุ่นยนต์โครงสำหรับตั้งสิ่งของได้ตามต้องการ ช่วยให้ระบบอัตโนมัติเป็นไปได้อย่างไม่มีที่สิ้นสุด และซีรีส์ GCB สามารถเติมน้ำมันได้โดยตรงจากหัวฉีดเติมน้ำมันทั้งสองด้านของโต๊ะเลื่อนโดยไม่ต้องถอดฝาครอบออก
