อุปกรณ์ปรับปรุงคุณภาพลม เป็นส่วนหนึ่งที่ช่วยทำความสะอาดลมก่อนที่ลมจะเข้าไปยังระบบควบคุม ปกติลมอัดมักจะมีความชื้นและละอองน้ำ รวมถึงละอองฝุ่นมาปะปนอยู่ ซึ่งอาจมีผลกระทบ โดยตรงกับวาล์วควบคุมทิศทางลมอัดหรือ โซลินอยด์วาล์ว กระบอกลม หรืออุปกรณ์ต่างๆทำให้เกิดความเสียหาย อายุการใช้งานสั้นลง ชุดกรองลมดักน้ำ ประกอบด้วย

• ตัวกรองลมดักน้ำอัด หรือ ตัวกรองลม (Air Filter)
• อุปกรณ์ปรับแรงดันลม หรือ ตัวปรับแรงลม (Pressure Regulator)
• อุปกรณ์ผสมน้ำมันหล่อลื่น หรือ ตัวผสมน้ำมันหล่อลื่น (Lubricator)

---

Pressure regulators

1. Regulator MS-LR-B

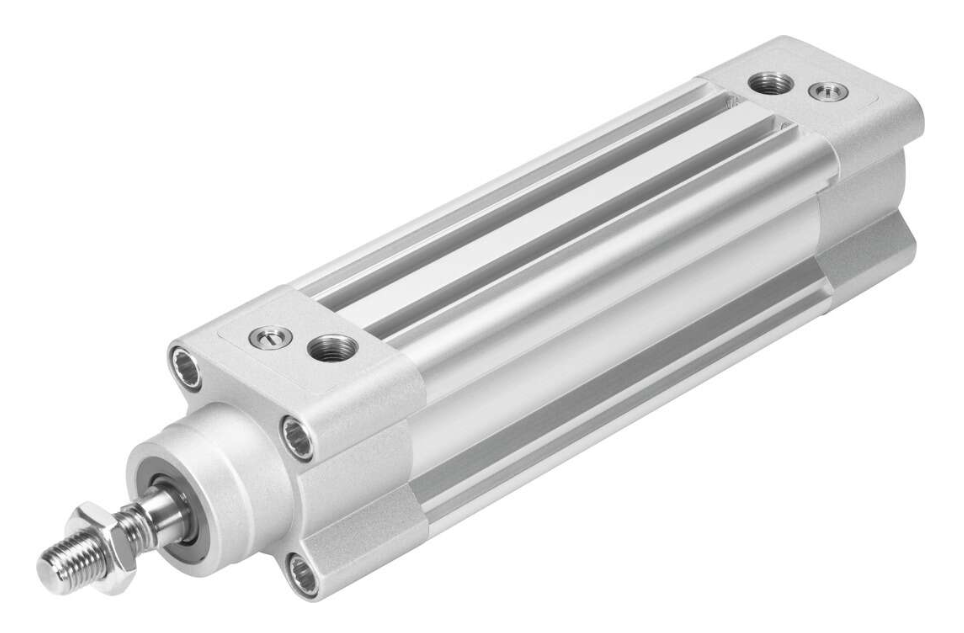

Cylinder DSBC SeriesClever cushioning! Clever cushioning – saving setting time: The new standards-based cylinder DSBC with the self-adjusting pneumatic end-position cushioning PPS adapts perfectly to changes in load and speed. As a result, you gain time and flexibility – and increase process reliability. Its many variants, also including its adaptation to ambient conditions, and its individual design make it versatile.

---

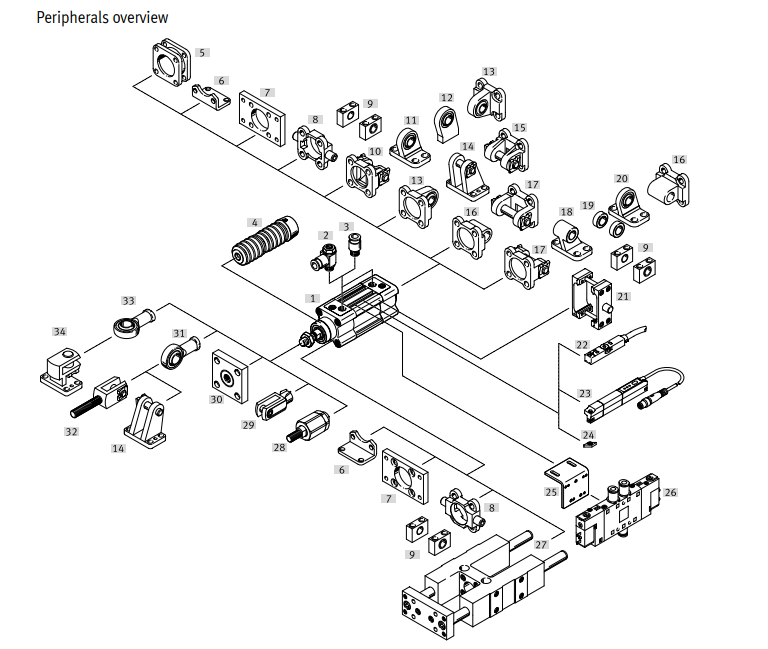

Peripherals Overview

---

Features | Festo DSBC Series

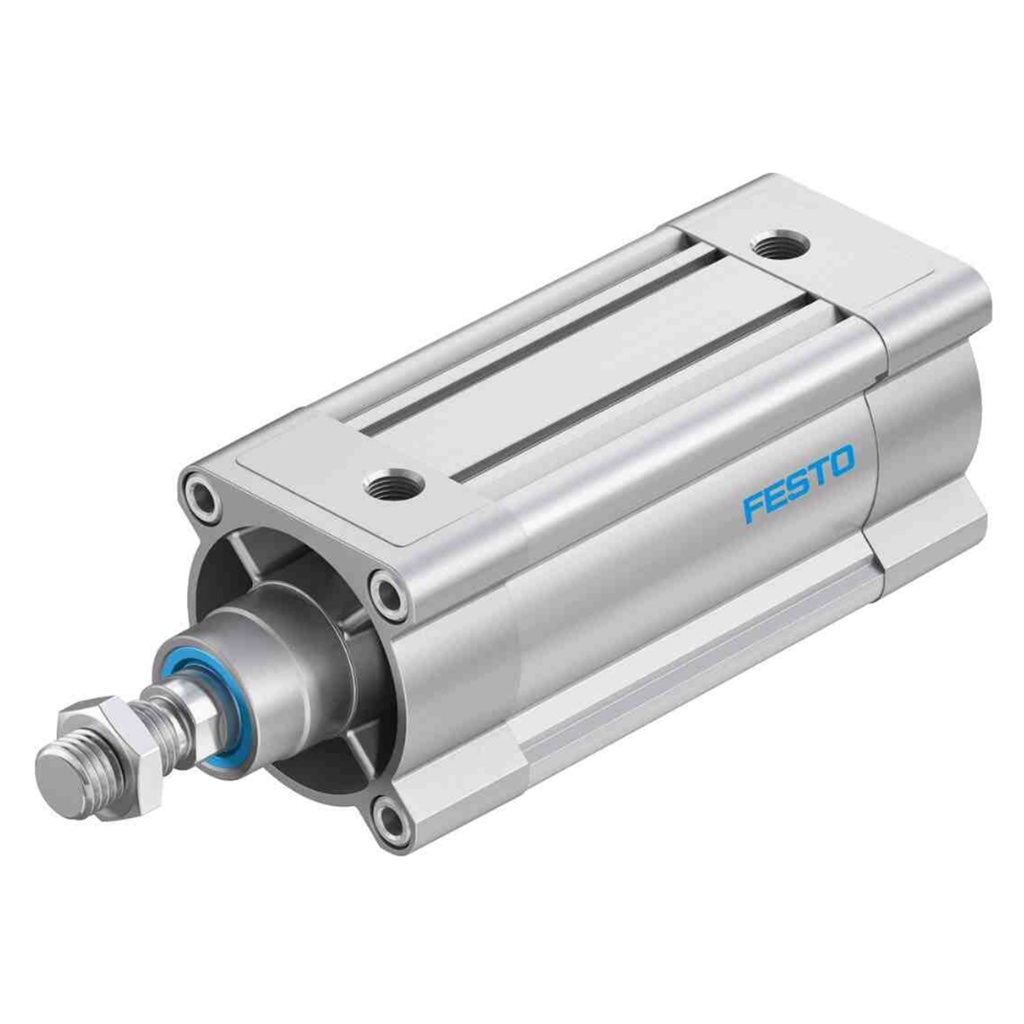

• กระบอกทรงสี่เหลี่ยมมาตรฐาน DSBC
• กระบอกสูบโปรไฟล์ มาตรฐาน ISO15552
• คุณลักษณะตามมาตรฐานพร้อมสล็อตเซ็นเซอร์ 2 จุด
• เส้นผ่านศูนย์กลางกระบอก 32 , 40 ,50 ,63 , 80 ,100 , 125 มม.
• ความยาวสโตก 1-2800 มม.
• แรงกระทำต่อวัตถุ: 483... 7363 นิวตัน
• การทำงาน Double acting สองจังหวะ
• มีแม่เหล็ก ใช้ตรวจจับตำแหน่ง
• กันกระแทกแบบไม่สามารถปรับได้/ปรับได้/ปรับได้ด้วยตัวมันเอง

Download

กระบอกสูบทรงกลม กระบอกสูบที่มีท่อทรงกระบอก กลมหรือเกือบกลมและมีฝาปิด กลมหรือเกือบกลม	Profile cylinder and tie rod cylinder Cylinder with piston rod in tie rod desing and profile desing	กระบอกสูบทรงแบน กระบอกสูบที่มีก้านลูกสูบ โดย ปกติจะมีระยะชักสั้นและระยะ การติดตั้งที่เหมาะสมที่สุด

กระบอกลม (Pneumatic Air Cylinder) คือ กระบอกลม หรือเรียกอีกชื่อว่า Actuator อุปกรณ์ลมที่ใช้ลมทำให้ก้านกระบอกลม เคลื่อนที่ไปในแนวเส้นตรง หรือหมุน 90, 180, 270 หรือ 360 องศา อุปกรณ์ที่เปลี่ยนพลังงานในรูปแบบความดันลมให้เป็นพลังงานกลในรูปแบบของการเคลื่อนที่ โดยแบ่งตามลักษณะการทำงานหรือการเคลื่อนที่ได้ 3 ประเภท



• กระบอกลม (Air Cylinder), กระบอกลมนิวเมติกส์ (Pneumatic Cylinder) กระบอกลูกสูบลม ทำงานตามแนวเส้นตรง
• กระบอกลม (Air Cylinder), กระบอกลมนิวเมติกส์ (Pneumatic Cylinder) ทำงานตามแนวเส้นรอบวง
• กระบอกลมทำงานแบบพิเศษ (Special Actuator) คือกระบอกลมที่มีลักษณะการทำงานไม่เข้าพวกที่ผ่านมา

กระบอกลม กระบอกลม (Pneumatic Air Cylinder) คือ กระบอกลม หรือเรียกอีกชื่อว่า Actuator อุปกรณ์ลมที่ใช้ลมทำให้ก้านกระบอกลม เคลื่อนที่ไปในแนวเส้นตรง หรือหมุน 90, 180, 270 หรือ 360 องศา อุปกรณ์ที่เปลี่ยนพลังงานในรูปแบบความดันลมให้เป็นพลังงานกลในรูปแบบของการเคลื่อนที่ โดยแบ่งตามลักษณะการทำงานหรือการเคลื่อนที่ได้ 3 ประเภท

• กระบอกลม (Air Cylinder), กระบอกลมนิวเมติกส์ (Pneumatic Cylinder) กระบอกลูกสูบลม ทำงานตามแนวเส้นตรง
• กระบอกลม (Air Cylinder), กระบอกลมนิวเมติกส์ (Pneumatic Cylinder) ทำงานตามแนวเส้นรอบวง
• กระบอกลมทำงานแบบพิเศษ (Special Actuator) คือกระบอกลมที่มีลักษณะการทำงานไม่เข้าพวกที่ผ่านมา

---

Drives with guide rods

1. Guided drives DFM

วาล์วควบคุมทิศทางการไหลของลม มีหน้าที่ควบคุมอุปกรณ์ทำงานต่าง ๆ ของเครื่องจักรให้ทำงานตามที่เราต้องการ เช่น เคลื่อนที่ออก เคลื่อนที่เข้า และค้างตำแหน่ง เป็นต้น วาล์วชนิดนี้โดยทั่วๆ ไป จะนิยมเรียกว่า D.C.V. (Directional Control Valve) แบ่งออกได้เป็น 3 ประเภทใหญ่ ๆ ดังนี้ วาล์วควบคุมทิศทาง แบบโซลินอยด์ (Solenoid valve) ถูกควบคุมการทำงานด้วยขดลวดแม่เหล็กไฟฟ้าดัน spool ให้เปลี่ยนทิศทางการเคลื่อนที่

• วาล์วควบคุมทิศทาง แบบ Air valve วาล์วควบคุมทิศทางประเภทนี้ใช้วิธีการเปลี่ยนทิศทาง โดยอาศัยลม ที่ถูกป้อนเข้าไปดัน spool ให้เปลี่ยนทิศทางการเคลื่อนที่
• วาล์วควบคุมทิศทาง แบบ Manual valve , Mechnaical valve เป็นวาล์วที่ไม่สามารถควบคุมได้ด้วยตัวมันเองต้องอาศัยคนในการปิด-เปิดวาล์ว
• วาล์วควบคุมทิศทาง แบบ Mechnaical เป็นวาล์วควบคุมทิศทาง โดยการสั่งงานด้วยระบบกลไกทางแมคคานิค เช่น สั่งงานด้วยมือ โดยการใช้มือโยกที่คันโยก หรือ สั่งงานด้วยเท้า โดยจากใช้เท้าเหยียบและสั่งหลายแบบขึ้นอยู่กับการออกแบบและติดตั้งตามหน้างาน

---

Electrically And Pneumatically Actuated

VUVG	VUVS	VUWS

VUWG	Tiger Classic valves	Mechanically and manually actuated directional control valves

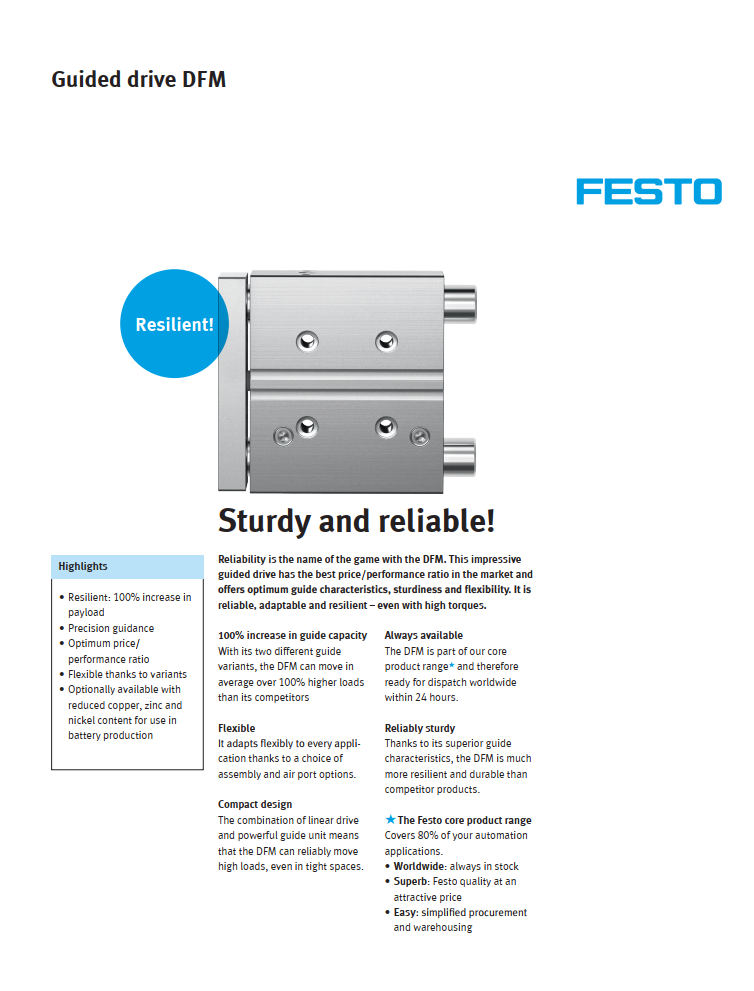

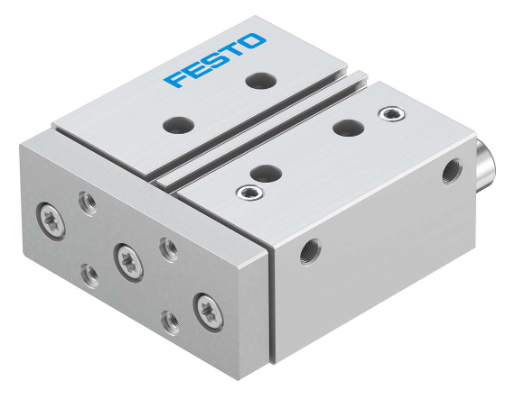

กระบอกสูบ FESTO แบบมีไกด์ รุ่น DFM

กระบอกลม แบบสามแกน เป็นกระบอกลมที่มีไกด์ประคองด้านข้าง ออกแบบมาเพื่อความแข็งแรง ทนทาน มีแกนลูกสูบหนึ่งแกน และแกนที่ใช้ประคองอีกสองแกนและไกด์ด้านหน้าที่มีความหนา จึงทำให้กระบอกประเภทนี้ได้รับความนิยมในโรงงานอุตสาหกรรมเพราะมีการกระจายแรงกดได้ดีที่ไกด์ด้านหน้า ส่วนใหญ่ใช้กับงานประเภท

Clamping แคลมป์ที่ใช้ยึดชิ้นงาน

Lifting งานยกของ

Stopping หยุดชิ้นงาน

---

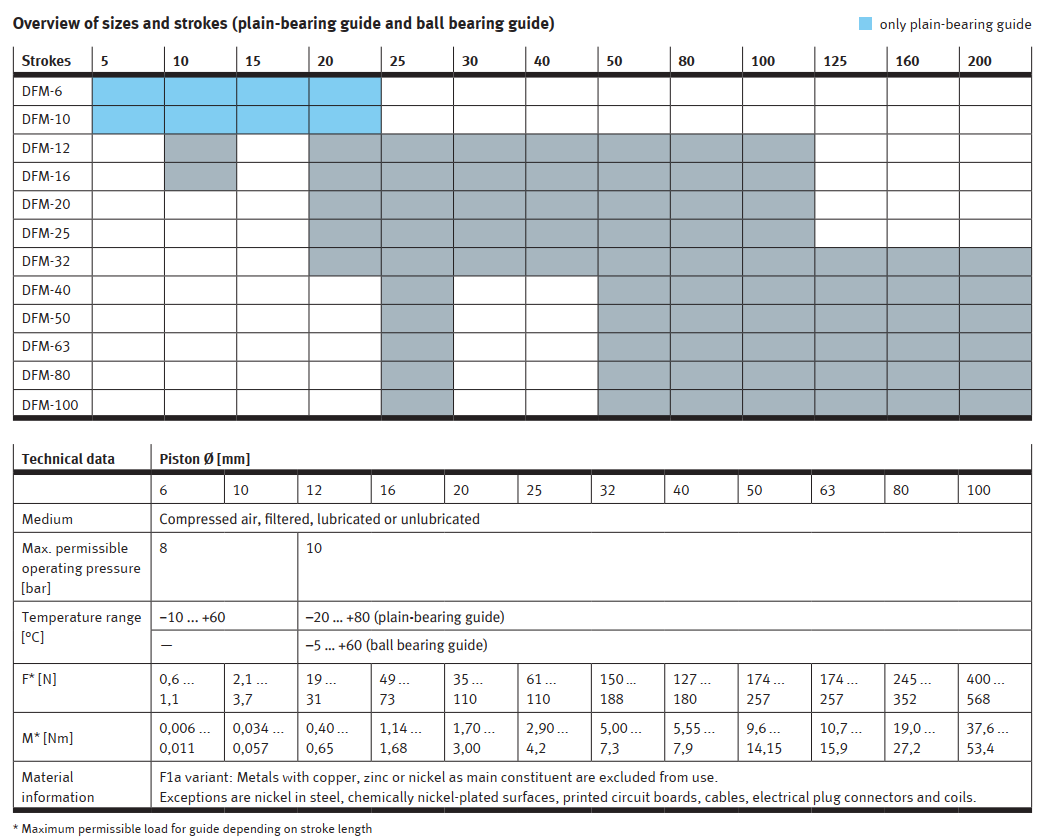

Specification

---

Features | Festo DFM

• เส้นผ่านศูนย์กลาง : 6, 10, 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 มิลลิเมตร
• ระยะในการเคลื่อนที่ : 5...400 มิลลิเมตร
• คุณลักษณะตามมาตรฐานพร้อมสล็อตเซ็นเซอร์ 2 จุด
• แรงกระทำต่อวัตถุ : 17...4712 นิวตัน
• สามารถตรวจจับตำแหน่งได้
• กันกระแทกแบบตายตัว/ ปรับได้
• Plain-bearing guide
• Recirculating ball bearing guide
• มีหลายรูปแบบ

---

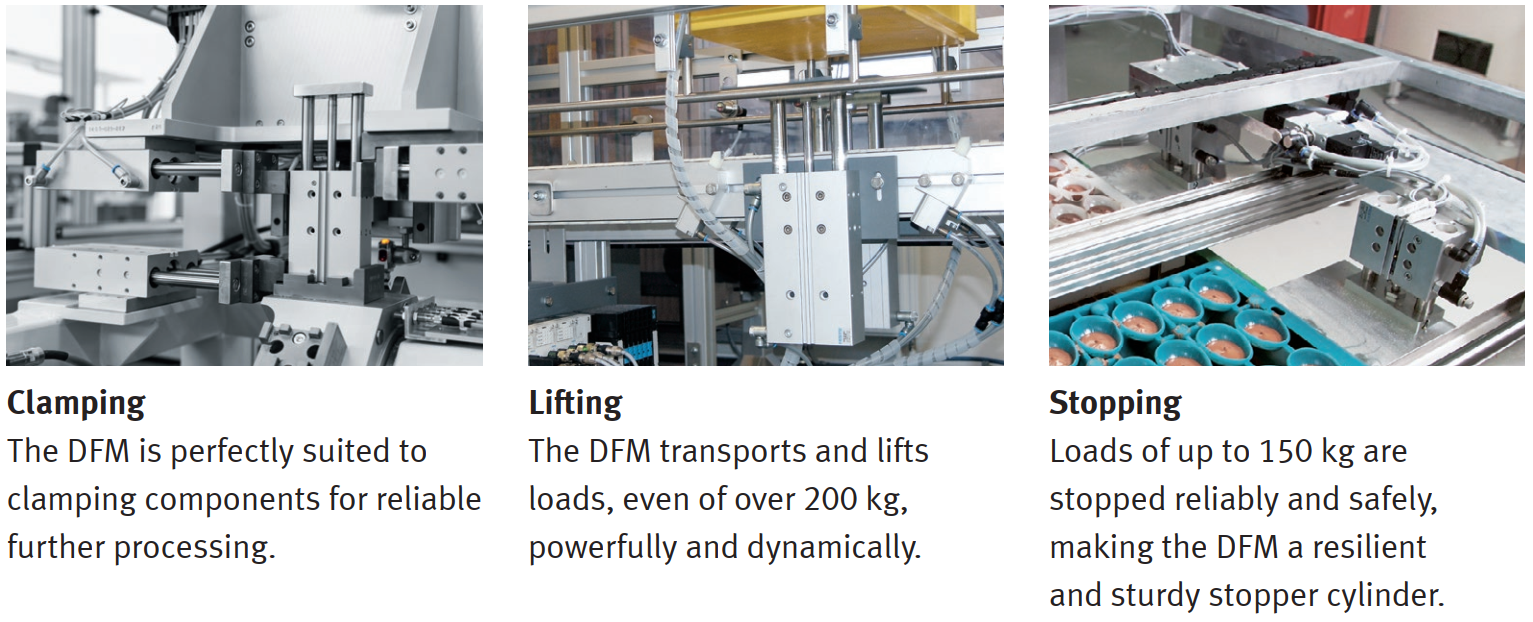

Example

---

Download

Features | Linear Actuator DGC-K

ใช้ทดแทนกันได้กับ Linear Actuator DGP

ออกแบบให้มีขนาดกะทัดรัด

ไม่มีไกด์ภายนอก ใช้สำหรับฟังก์ชั่นขับเคลื่อนแบบง่ายๆ

เส้นผ่านศูนย์กลาง : 18, 25, 32, 40, 50, 63, 80 มิลลิเมตร

ระยะในการเคลื่อนที่ : 1... 8500 มิลลืเมตร

แรงกระทำต่อวัตถุ : 153... 3016 นิวตัน

สามารถตรวจจับตำแหน่งได้

---

Data Sheet

---

Dimension

Catalog

---

Download

อุปกรณ์นิวเมติกส์ โดยเฉพาะท่อ และฟิตติ้งมีความจำเป็นในระบบนิวเมติกส์ ทำหน้าที่ในการเชื่อมต่อชิ้นส่วนต่างๆ เพื่อถ่ายเทกำลังแรงดันอากาศ หรือเพื่อลดเสียงรบกวนจากระบบนิวเมติกส์ ทำให้ระบบนิวเมติกส์สามารถทำงานได้อย่างราบรื่น แบรนด์ FESTO มีอุปกรณ์เสริมเกี่ยวกับระบบนิวเมติกส์ที่หลากหลาย เช่น สายลม ที่ผลิตจากพลาสติกหลากหลายชนิด ขึ้นอยู่กับการใช้งาน ให้ลูกค้าเลือกใช้งานได้อย่างครบถ้วน

• สายลม Polyurethane (PU)
• สายลม Polyethylene (PE)
• สายลม Polyamide(PA)
• ฟิตติ้ง (Fitting)
• เครื่องเก็บเสียง (Silencer)
• คัปปลิ้ง(Coupling)

---

Pneumatic fittings system

1. Tubing PUN-H

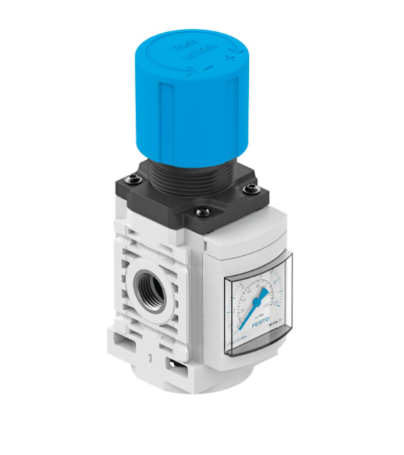

Pressure Regulator MS-LR-Bอุปกรณ์ปรับแรงดันลม หรือ ตัวปรับแรงลม (Pressure Regulator) ทำหน้าที่ลดความดันที่มาจากปั๊มลมและจ่ายลมที่แรงดันสม่ำเสมอ ให้เหมาะสมกับระบบ

---

Features | Festo Pressure Regulator MS-LR-B

• ตัวปรับแรงลม (Pressure Regulator) size 2, 4, 6
• การเชื่อมต่อ M5, QS-6 ,G1/4 , G1/2
• ย่านปรับแรงดัน 0.3-7 บาร์
• อัตราการไหล 170 – 6000 ลิตร/นาที
• หน่วยวัดแรงดัน bar/psi, Mpa

---

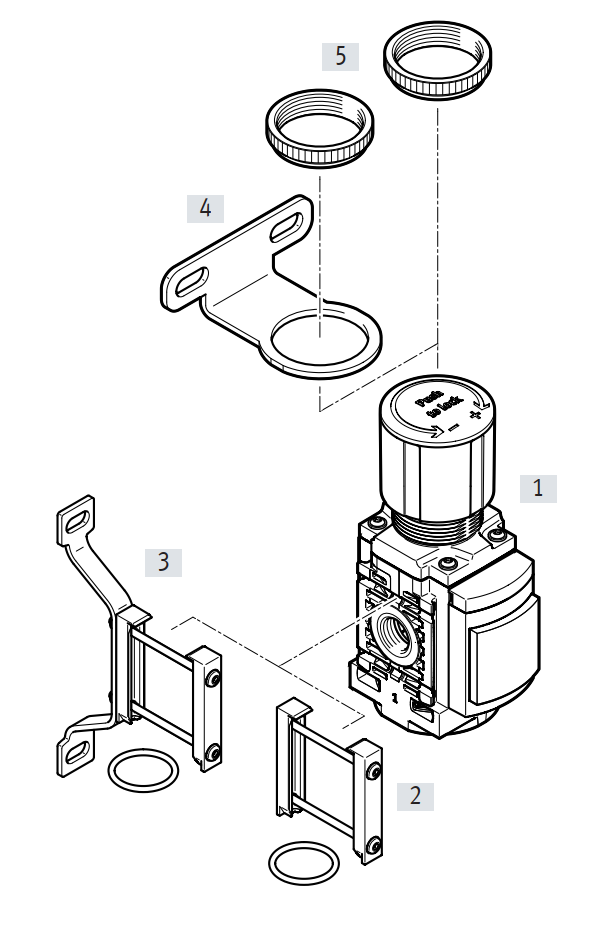

Peripherals Overview

---

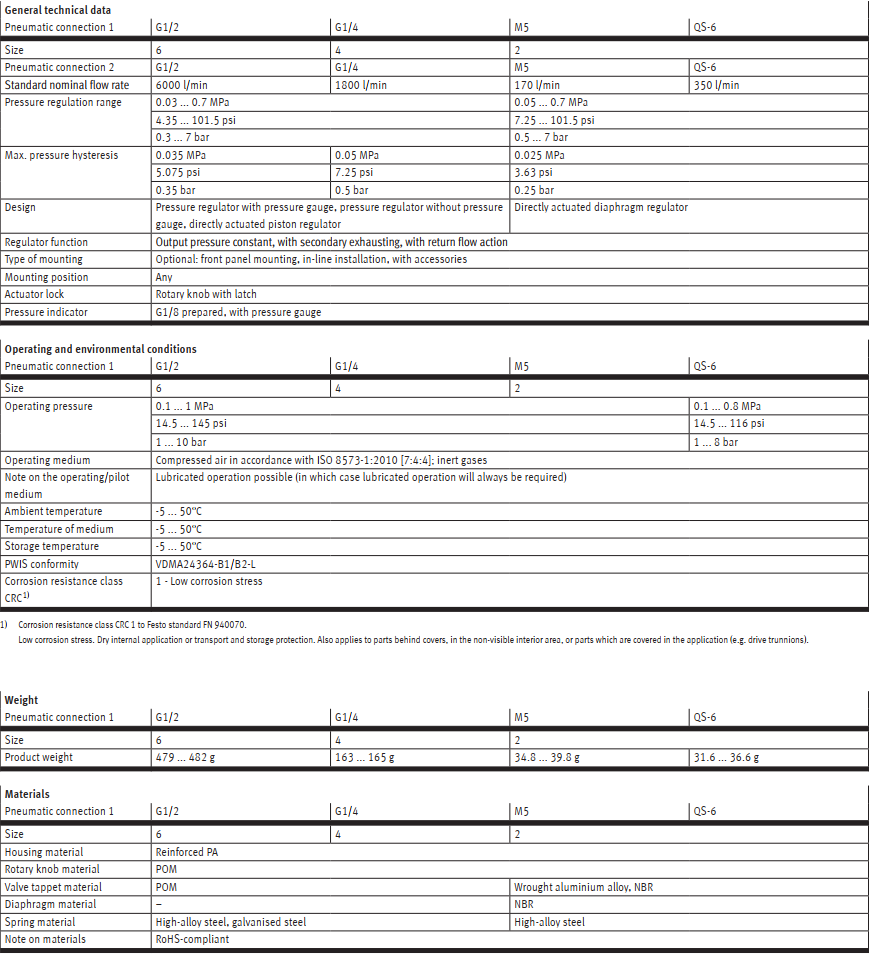

Technical Data

---

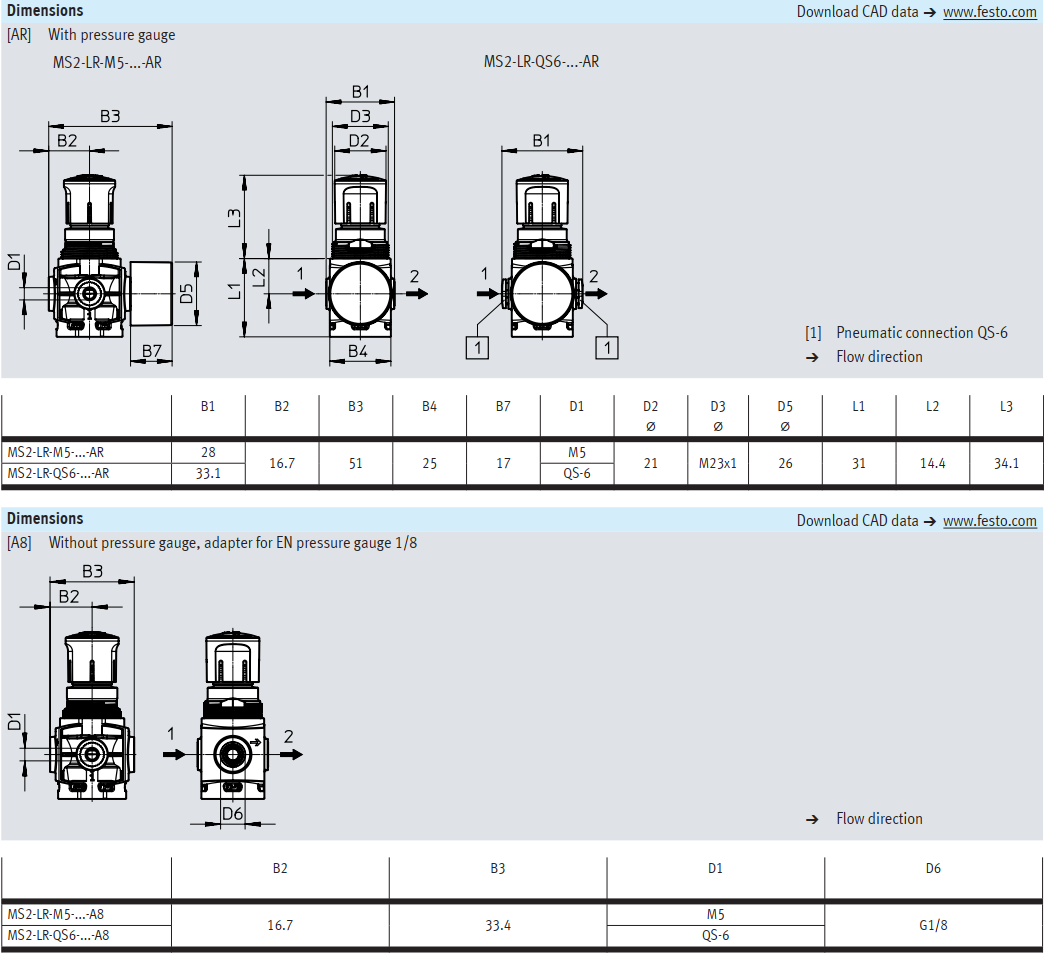

Dimension

---

Download

กระบอกลมแบบไม่มีก้านสูบ (Rodless Cylinders) มีความแตกต่างจากกระบอกลมประเภทอื่นตรงที่ไม่มีก้านลูกสูบ มีการใช้งานกันอยู่ 2 ประเภท คือ

• แบบแมคคานิคอล (Mechanical coupling)
• แบบใช้แรงดูดของแม่เหล็ก (Magnetic coupling)

การทำงานกระบอกลมจะเคลื่อนที่บนแกนเพลาที่ยึดหัวเเละท้าย เคลื่อนที่ได้จากแรงของแม่เหล็กที่เคลื่อนที่ไป-มาอยู่ตลอดเวลา กระบอกลมชนิดนี้เหมาะกับงานที่ต้องการช่วงชักยาว

---

Rodless Cylinders

1. Mechanically coupled cylinders
   • Linear Actuator DGC-K

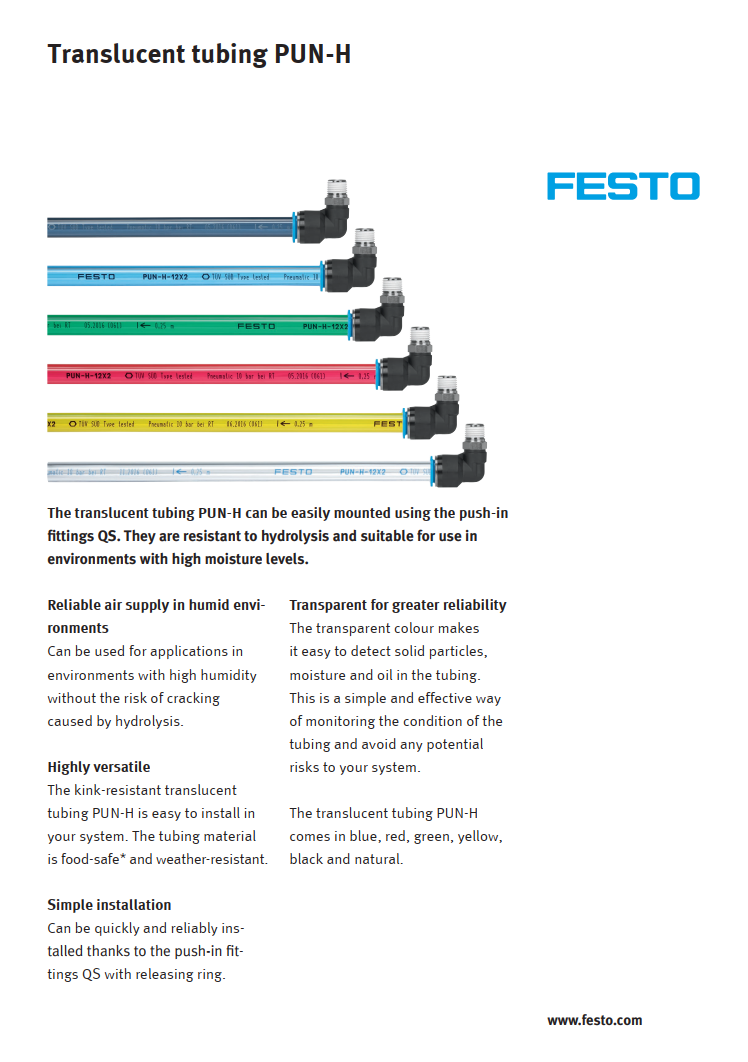

Standard Tubing PUN-Hสายลม PU สายลม Polyurethane ผลิตจากวัสดุโพลียูรีเทนคุณภาพดี มีคุณสมบัติทนต่ออุณหภูมิ ทนต่อแรงดันได้สูง ตัวสายลมมีความยืดหยุ่น น้ำหนักเบา มีหลายขนาดให้เลือกใช้ได้ตามต้องการ และง่ายต่อการติดตั้ง

---

Features | Festo Standard Tubing PUN-H

• มีให้เลือกหลากหลายรูปแบบ
• ทนทานต่อรอยแตก จุลินทรีย์ และการสลายตัวด้วยน้ำ
• เส้นผ่านศูนย์กลางด้านนอก : 3... 13 mm
• เส้นผ่านศูนย์กลางด้านใน : 2.1... 11 mm
• ใช้งานช่วงแรงดันตั้งแต่ : -0.9... 11 บาร์
• ใช้งานในช่วงอุณหภูมิตั้งแต่ : -35... 60 องศาเซลเซียส
• ใช้งานได้กับ : ]ลมอัด, ลมดูด, น้ำ

---

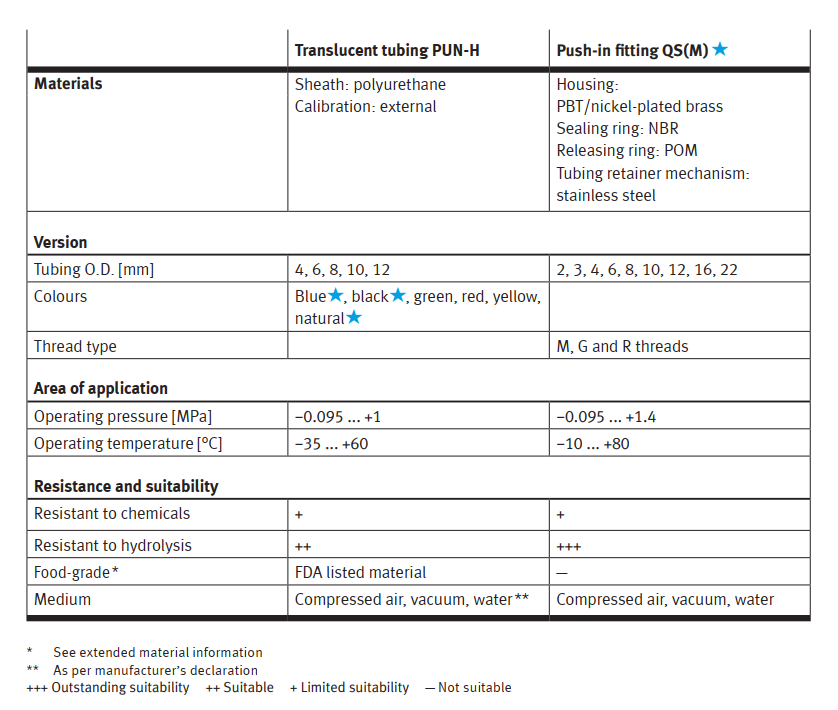

Technical Data

---

Download

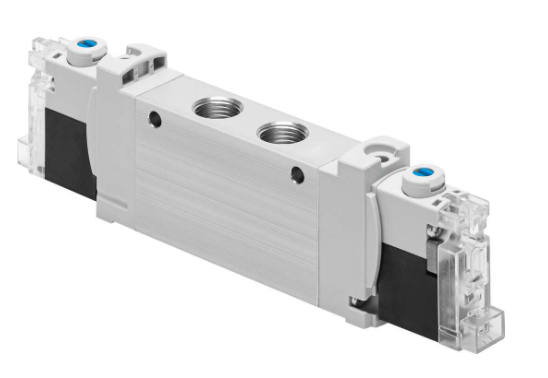

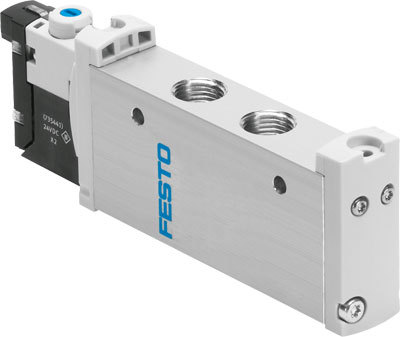

Solenoid Valve VUVG SeriesDirectional Control Valve คือ วาล์วที่ควบคุมทิศทางลม โดยการสั่งงานด้วยแรงลมหรือแรงดันไฟฟ้า มีทั้งแบบ ac และ dc ตัววาล์วที่ควบคุมทิศทางลมมีทั้งแบบ 3/2, 4/2, 5/2, 5/3 ทาง

---

Features | Festo Solenoid Valve VUVG Series

• การเชื่อมต่อ : เกลียว M3, M5, M7, G1/8, G1/4
• ข้อต่อลมแบบ Push-in ขนาด : 3, 4, 6, 8, 10 มิลลิเมตร
• อัตราการไหล : 90... 1,380 ลิตร/นาที
• ใช้งานช่วงแรงดันตั้งแต่ : -0.9... 10 บาร์
• ใช้งานในช่วงอุณหภูมิ : -5... +60 เซลเซียส
• แรงดันไฟฟ้า : 5, 12, 24 VDC
• เป็นแบบ In-line วาล์ว, Semi In-line วาล์ว, ใช้ร่วมกันกับ Sub-Base วาล์ว
• มีให้เลือกทั้งแบบที่สั่งงานด้วยโซลินอยด์ หรือใช้ลมช่วยดัน
• มีให้เลือกทั้งแบบลมดันกลับ หรือกลับด้วยสปริง

Solenoid Valve VUVS SeriesDirectional Control Valve คือ วาล์วที่ควบคุมทิศทางลม โดยการสั่งงานด้วยแรงลมหรือแรงดันไฟฟ้า มีทั้งแบบ ac และ dc ตัววาล์วที่ควบคุมทิศทางลมมีทั้งแบบ 3/2, 4/2, 5/2, 5/3 ทาง

---

Features | Festo Solenoid Valve VUVS Series

• พอร์ต : เกลียว G18, G1/4
• อัตราการไหล : 500... 2,300 ลิตร/นาที
• ใช้งานช่วงแรงดันตั้งแต่ : 1.5... 8 บาร์
• ใช้งานในช่วงอุณหภูมิ : -5... +50 เซลเซียส
• แรงดันไฟฟ้า : 12, 24 VDC 110, 230 VAC
• เป็นแบบ In-line วาล์ว
• มีให้เลือกทั้งแบบที่สั้งงานด้วยโซลินอยด์ หรือใช้ลมช่วยดัน
• มีให้เลือกทั้งแบบลมดันกลับ หรือกลับด้วยสปริง

---

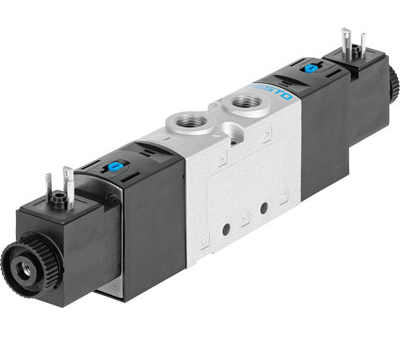

Valves VUVS
    • Sturdy, elegant valve series that is easy to operate
    • Port G1/8, G1/4, G3/8
    • Plug connector 4, 6, 8, 10, 12 mm
    • Flow rate 600... 2400 l/min
    • Pressure range -0.9... 10 bar
    • Temperature range −10... +60°C
    • Voltage 12, 24 V DC, 24, 110, 120, 230, 240 V AC
    • In-line valve
    • Electrically actuated, piloted
    • Pneumatic and mechanical spring return

Peripherals Overview

---

Technical Data

---

Product Overview
