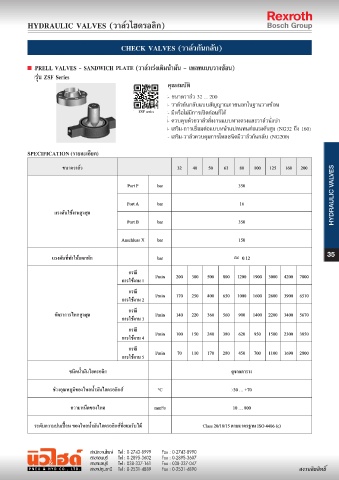

Page 35 - Rexroth Catalog By Pneu&Hyd
P. 35
ขนาดวาล์ว 32 40 50 63 80 100 125 160 200
Port P bar 350
Port A bar 16 HYDRAULIC VALVES
แรงดันใช้งานสูงสุด
Port B bar 350
Anschluss X bar 150
แรงดันที่ท�าให้แตกหัก bar ≈ 0.12 35
กรณี
การใช้งาน 1 l/min 200 300 500 800 1200 1900 3000 4200 7000
กรณี
การใช้งาน 2 l/min 170 250 400 650 1000 1600 2600 3900 6510
กรณี
อัตราการไหลสูงสุด l/min 140 220 360 560 900 1400 2200 3400 5670
การใช้งาน 3
กรณี
การใช้งาน 4 l/min 100 150 240 380 620 950 1500 2300 3850
กรณี
การใช้งาน 5 l/min 70 110 170 280 450 700 1100 1690 2800
ชนิดน�้ามันไฮดรอลิก ดูจากตาราง
ช่วงอุณหภูมิของไหลน�้ามันไฮดรอลิกส์ °C -30 … +70
ความหนืดของไหล mm²/s 10 … 800
ระดับความปนเปื้อน ของไหลน�้ามันไฮดรอลิกส์ที่ยอมรับได้ Class 20/18/15 ตามมาตรฐาน ISO 4406 (c)
