P. 119

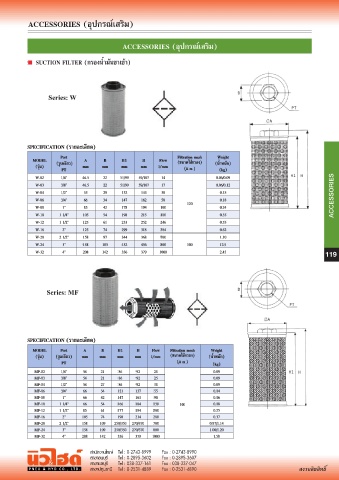

SPECIFICATION (รายละเอียด)
Port Filtration mesh Weight
MODEL (รูเกลียว) A B H1 H Flow (ขนาดไส้กรอง) (น�้าหนัก)
(รุ่น) mm mm mm mm l/mm
PT (m m ) (kg)
W-02 1/4” 46.5 22 51/99 59/107 14 0.06/0.09
W-03 3/8” 46.5 22 51/99 59/107 17 0.06/0.12
W-04 1/2” 53 29 132 144 30 0.15
W-06 3/4” 66 34 147 162 50 0.18 ACCESSORIES
W-08 1” 85 42 178 194 100 120 0.24
W-10 1 1/4” 105 54 198 215 180 0.35
W-12 1 1/2” 125 61 233 252 246 0.55
W-16 2” 125 74 299 318 384 0.62
W-20 2 1/2” 158 97 344 368 700 1.10
W-24 3” 158 105 432 456 800 100 12.9
W-32 4” 208 142 356 379 1000 2.45
119
SPECIFICATION (รายละเอียด)
MODEL Port A B H1 H Flow Filtration mesh Weight
(รุ่น) (รูเกลียว) mm mm mm mm l/mm (ขนาดไส้กรอง) (น�้าหนัก)
PT (m m ) (kg)
MF-02 1/4” 54 21 86 92 20 0.09
MF-03 3/8” 54 21 86 92 25 0.09
MF-04 1/2” 54 27 86 92 30 0.09
MF-06 3/4” 66 34 121 137 55 0.14
MF-08 1” 66 42 147 163 90 0.16
MF-10 1 1/4” 66 54 166 184 130 100 0.18
MF-12 1 1/2” 85 61 177 194 200 0.25
MF-16 2” 105 74 198 214 280 0.37
MF-20 2 1/2” 158 109 250/350 270/370 700 0.97/1.14
MF-24 3” 158 109 250/350 270/370 800 1.00/1.20
MF-32 4” 208 142 356 379 1000 1.58
