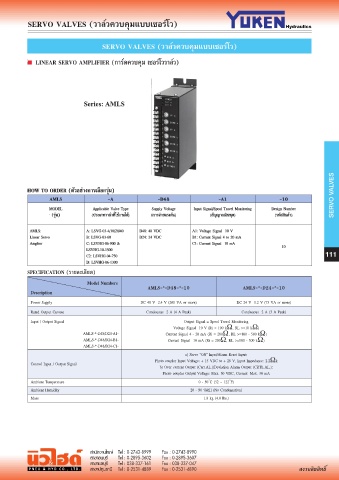

HOW TO ORDER (ตัวอย่างการเลือกรุ่น)
AMLS -A -D48 -A1 -10 SERVO VALVES
MODEL Applicable Valve Type Supply Voltage Input Signal/Spool Travel Monitoring Design Number
(รุ่น) (ประเภทวาล์วที่ใช้งานได้) (การจ่ายแรงดัน) (สัญญาณอินพุต) (รหัสสินค้า)

AMLS: A: LSVG-03-4/10/20/40 D48: 48 VDC A1: Voltage Signal ± 10 V
Linear Servo B: LSVG-03-60 D24: 24 VDC B1: Current Signal 4 to 20 mA
Amplifier C: LSVHG-06-900 & C1: Current Signal ± 10 mA
LSVHG-10-1500 10
C2: LSVHG-04-750 111
D: LSVHG-06-1300
SPECIFICATION (รายละเอียด)
Model Numbers AMLS-*-D48-*-10 AMLS-*-D24-*-10
Description

Power Supply DC 48 V ± 2.4 V (200 VA or more) DC 24 V ± 1.2 V (75 VA or more)
Rated Output Current Continuous ± 2 A (4 A Peak) Continuous ± 2 A (3 A Peak)
Input / Output Signal Output Signal = Spool Travel Monitoring
Voltage Signal ± 10 V (Ri = 100 kΩΩ, RL >=10 kΩΩ)
AMLS-*-D48/D24-A1- Current Signal 4 - 20 mA (Ri = 200ΩΩ, RL >=100 - 500 kΩΩ)
AMLS-*-D48/D24-B1- Current Signal ± 10 mA (Ri = 200ΩΩ, RL >=100 - 500 kΩΩ)
AMLS-*-D48/D24-C1-
a) Servo “ON” Input/Alarm Reset Input:
Photo coupler Input Voltage: + 15 VDC to + 28 V, Input Impedance: 2.2ΩkΩ
Control Input / Output Signal
b) Over current Output (Curr.AL.)/Deviation Alarm Output (CRTL.AL.):
Photo coupler Output Voltage: Max. 50 VDC, Current: Max. 30 mA
Ambient Temperature 0 - 50 ํ°C (32 – 122 ํ°°F)
Ambient Humidity 20 - 90 %RH (No Condensation)
Mass 1.8 kg (4.0 lbs.)
