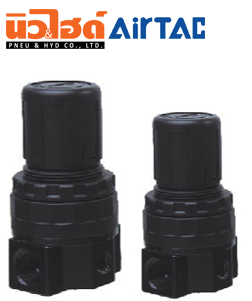

AirTAC - ตัวปรับแรงลม รุ่น SR Series

ตัวปรับแรงลม รุ่น SR Series

Download PDF: SR Series

Features | AirTAC ตัวปรับแรงลม รุ่น SR Series

1. Panel support can be chosen for the installation of regulator with independent use in pipeline.
2. The structure is delicate and compact, which is convenient for installation and application.
3. The performance of pressure adjustment is reliable and steady.
4. In addition to standard type, lower pressure type is optional (The highest adjustable pressure is 0.4 MPa).

---

Specifications | AirTAC ตัวปรับแรงลม รุ่น SR Series

รุ่นสินค้า	ขนาดเกลียว	เกจวัดความดัน	หน่วยที่ใช้	ชนิดเกลียว	อัตราการไหล สูงสุด l/min	แรงดันใช้งาน (MPa)	หมายเหตุ
SR200-06	1/8"	- ติดตั้งภายนอก	- MPa - Psi - Bar	- PT - NPT - BSPP	3000	0.50 ~ 0.85	*การปรับให้ดึงตัว หมุนสีดำขึ้น และค่อยๆหมุนเพิ่ม/ลด แรงดันอย่างช้า
SR200-08	1/4"				3000	0.50 ~ 0.85

---

Ordering code | AirTAC ตัวปรับแรงลม รุ่น SR Series

Example : SR200-08 / SR200L-08 / SR200-06

How to Select: SR₍₁₎ 200₍₂₎ 08₍₃₎ L₄₎ [ ]₍₅₎ [ ]₍₆₎ 1₍₇₎ [ ]₍₈₎

(1) Model	(2) Series code	(3) Port size	(4) Type code	(5) Accessories	(6) Pressure gauge	(7) Scale	(8) Thread type
SR: Regulator (Mini type)	200: 200 series	06: 1/8" 08: 1/4"	Blank: Standard L: Lower pressure	Blank: Bracket N: No Bracket	Blank: Pressure gauge N: No pressure gauge	1: MPa 2: psi 3: bar 4: kgf/cm2 & psi	Blank: PT (Scale: Mpa or kgf/cm2 & psi) G: G (Scale: bar) T: NPT (Scale:psi)

---

Flow chart | AirTAC ตัวปรับแรงลม รุ่น SR Series

---

Pressure chart | AirTAC ตัวปรับแรงลม รุ่น SR Series

---

Dimensions | AirTAC ตัวปรับแรงลม รุ่น SR Series
