Solenoid Valve โซลินอยด์วาล์ว ทองเหลือง 2W Series

Download PDF: Solenoid valve 2W Series
AirTAC Solenoid Valve โซลินอยด์วาล์ว ทองเหลือง 2W Series
AirTAC Solenoid Valve โซลินอยด์วาล์ว ทองเหลือง 2W Series

Features | AirTAC Solenoid Valve โซลินอยด์วาล์ว ทองเหลือง 2W Series

  1. โซลินอยด์วาล์วชนิด 2/2  ทาง แบบ Direct-Acting ปรกติปิด (NC) – ทองเหลือง, Fluid Control Valve (2/2 Way) Direct-Acting and Normally Closed - Brass Body
  2. โซลินอยด์วาล์วชนิด 2/2 ทาง แบบ Internally Piloted ปรกติปิด (NC) – ทองเหลือง, Fluid Control Valve (2/2 Way) Internally Piloted and Normally Closed - Brass Body
  3. วัสดุ : ทองเหลือง
  4. สภาวะ : ปรกติปิด
airtac

สัญลักษณ์ (Symbol) | AirTAC Solenoid Valve โซลินอยด์วาล์ว ทองเหลือง 2W Series

Symbol AirTAC Solenoid Valve โซลินอยด์วาล์ว ทองเห อง 2W Series

Specifications | AirTAC - Solenoid Valve โซลินอยด์วาล์ว ทองเหลือง 2W Series

Type/ItemPort Size (1)Orifice size (ϕmm)CvValid area or section (mm2)Weight (g) (2)Max. operating pressure differentiaProof pressure
MPaPsiMPaPSI
2WX030 06 1/8" 1.5 0.10 1.8 305 3.0 450 5.0 750
08 1/4" 295
2WH030 06 1/8" 2.0 0.18 3.0 305 2.0 300
08 1/4" 295
2W030 06 1/8" 3.0 0.33 6.0 305 1.0 150
08 1/4" 295
2WL030 06 1/8" 4.0 0.55 10.0 305 0.5 75
08 1/4" 295
2WT030 06 1/8" 6.0 1.10 12.0 305 0.1 15
08 1/4" 295
2WX050 10 3/8" 3.0 0.34 6.1 620 3.0 450
15 1/2" 600
2WH050 10 3/8" 4.0 0.55 10.0 620 2.0 300
15 1/2" 600
2W050 10 3/8" 5.0 0.83 15.0 620 1.0 150
15 1/2" 600
2WL050 10 3/8" 7.0 1.40 25.0 620 0.5 75
15 1/2" 600
2WT050 10 3/8" 10.0 2.20 40.0 620 0.1 15
15 1/2" 600

Ordering code | AirTAC - Solenoid Valve โซลินอยด์วาล์ว ทองเหลือง 2W Series

Ordering code for manifold

Exmaple: 2WL03008AP

How to Select: 2W(1) L(2) 030(3) 08(4) A(5) [ ](6) P(7)

(1) Model(2) Pressure condition(3) Size series(4) Pirt size(5) Voltage(6) Electrical entry(7) Thread type
2W : 2/2 way direct-acting and normally closed X: Extra high pressure
H: High pressure
Blank: Standard
L: Large volume
T: Extra large volume
030: 030 Series

050: 050 Series
030 Series
06: 1/8"
08: 1/4"

050 Series
10: 3/8"
15: 1/2"
A: AC220V
B: DC24V
C: AC110V
E: AC24V
F: DC12V
Blank: Terminal
I: Gromment
P: PT
T: NPT
G: G

Inner structures | AirTAC - Solenoid Valve โซลินอยด์วาล์ว ทองเหลือง 2W Series

Inner AirTAC Solenoid Valve 2W Series

No.ItemNo.ItemNo.Item
1 Body 6 Fixed plate 11 Connecter
2 Airtight ring 7 Movable core 12 Washer
3 Spring 8 Coil assembly 13 Screw
4 Fixed cap 9 E Clip 14 Filter
5 O-ring 10 Gasket

Flow chart | AirTAC - Solenoid Valve โซลินอยด์วาล์ว ทองเหลือง 2W Series

Flow Chart AirTAC Solenoid Valve 2W Series
Flow Chart AirTAC Solenoid Valve 2W Series

Dimensions | AirTAC - Solenoid Valve โซลินอยด์วาล์ว ทองเหลือง 2W Series

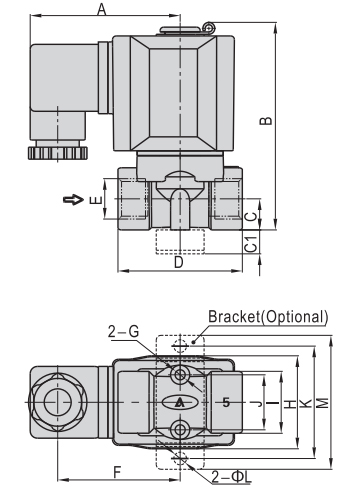

2W030 (Terminal)

Dimensions AirTAC Solenoid Valve 2W Series

2W050 (Terminal)

Dimensions AirTAC Solenoid Valve 2W Series
Type\ItemABCC1DEFGHIJKLM
2W030-06 52.5 70.7 10 10 40 1/8" 43.3 M5 29.3 20.2 16 40 5.3 49
2W030-08 52.5 70.7 10 10 40 1/4" 43.3 M5 29.3 20.2 16 40 3.3 49
2W050-10 62.7 87 13 10 52 3/8" 51.2 M5 39 26 23 48 5.3 56
2W050-15 62.7 87 13 10 52 1/2" 51.2 M5 39 26 23 48 5.3 56

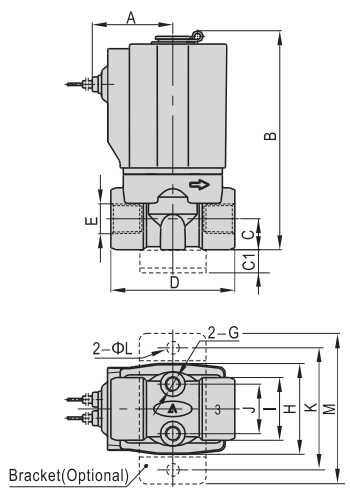

2W030 (Grommet)

Dimensions AirTAC Solenoid Valve 2W Series

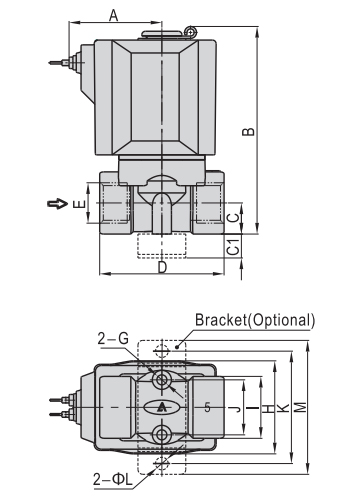

2W050 (Grommet)

Dimensions AirTAC Solenoid Valve 2W Series
Type\ItemABCC1DEGHIJKLM
2W030-06 26 70.7 10 10 40 1/8" M5 29.3 20.2 16 40 5.3 49
2W030-08 26 70.7 10 10 40 1/4" M5 29.3 20.2 16 40 3.3 49
2W050-10 39 87 13 10 52 3/8" M5 39 26 23 48 5.3 56
2W050-15 39 87 13 10 52 1/2" M5 39 26 23 48 5.3 56
