วาล์วควบคุมความดันวาล์วควบคุมความดัน แบบทางตรง

วาล์วควบคุมความดัน แบบทางตรง (Hydraulic || Remote Control Relief Valves) รุ่น DT-DG Series

วาล์วควบคุมความดัน Hydraulic || Pressure Control Valve

This valve is used as a remote control valve for pilot operated type pressure control valves.

สัญลักษณ์ (SYMBOL) วาล์วควบคุมความดัน แบบทางตรง (Hydraulic || Remote Control Relief Valves) รุ่น DT-DG Series

วาล์วควบคุมความดัน แบบทางตรง (Hydraulic || Remote Control Relief Valves) รุ่น DT-DG Series
หมายเลขรุ่น		ความดันสูงสุด MPa(PSI)	น้ำหนักโดยประมาณ kg (lbs.)
แบบเกลียว	แบบวางฐานวาล์ว	ความดันสูงสุด MPa(PSI)	DT Type	DG Type
DT-01-22	DG-01-22	25 (3630)	1.6 (3.5)	1.4 (3.1)

วาล์วควบคุมความดัน แบบทางตรง (Hydraulic || Remote Control Relief Valves) รุ่น DT-DG Series
F-	D	T	-01	-22	S
ซีลแบบพิเศษ	หมายเลขรุ่น	ลักษณะการติดตั้ง	ขนาดวาล์ว	หมายเลขรุ่น	Design Standards
F: ซีลชนิดพิเศษ สำหรับน้ำมันสังเคาระห์	D : แบบทางตรง	T : แบบเกลียว	10	22	None : Japanese Std. "JIS" 80 : European Design Std. 90 : N.american Design Std.
F: ซีลชนิดพิเศษ สำหรับน้ำมันสังเคาระห์	D : แบบทางตรง	G : แบบวางฐาน	10	22

โครงสร้าง วาล์วควบคุมความดัน แบบทางตรง (Hydraulic || Remote Control Relief Valves) รุ่น DT Series/ DG Series

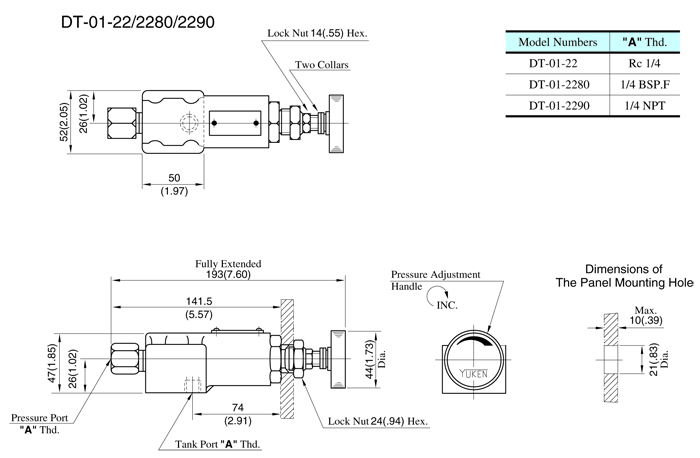

วาล์วควบคุมความดัน แบบทางตรง (Hydraulic || Remote Control Relief Valves) รุ่น DT-01-22/2280/2290
วาล์วควบคุมความดัน แบบทางตรง (Hydraulic || Remote Control Relief Valves) รุ่น DG-01-22/2290
