สวิทช์ความดัน, เพรสเชอร์สวิทซ์ (Pressure Switch) รุ่น DPS

Download PDF: DPS

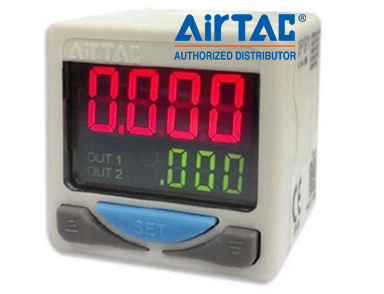

AirTAC สวิทช์ความดัน, เพรสเชอร์สวิทซ์ (Pressure Switch) รุ่น DPS
AirTAC - สวิทช์ความดัน, เพรสเชอร์สวิทซ์ (Pressure Switch) รุ่น DPS

Features | AirTAC สวิทช์ความดัน, เพรสเชอร์สวิทซ์ (Pressure Switch) รุ่น DPS

  • สวิทช์ความดัน สามารถวัดค่าความดันได้ท้้งความดันเกจ (ค่าบวก) และความดันสูญญากาศ Vacuum (ค่าติดลบ) /สำหรับควบคุมลม หรือแก๊ส แบบ ON-OFF ใช้ได้ทั้ง Vacuum และ Gauge
  • จอ LCD แสดงค่าเป็นตัวเลข ค่าความดันที่อ่านได้กับค่าที่ตั้งไว้แบ่งคนละสีชัดเจน (แดง/เขียว)
  • สามารถเลือกหน่วยแสดงผลได้ตามต้องการ (MPa, kPa, kgf/cm2, bar, psi, mmHg, cmHg) ในตัวเดียว

Specifications | AirTAC สวิทช์ความดัน, เพรสเชอร์สวิทซ์ รุ่น DPS series

สวิทช์แรงดัน (Pressure Switch) AirTAC รุ่น DPS Series
ไฟเลี้ยง 12~24 VDC ±10% Ripple (p-p) < 10%
กระแสเอาต์พุต สูงสุด 45 mA (No Load)
สภาพของของไหล ก๊าซที่ไม่มีฤิทธิ์กัดกร่อน, ใช้กับลมได้
เอาต์พุต NPN หรือ PNP
ช่วงความดันที่ใช้ DPSN1 (P1)-01: -100 kpa ~ 100 kpa
DPSN1 (P1)-10: -100 kpa ~ 1000 kpa
ความดันสูงสุดที่ทนได้ DPSN1 (P1)-01: 200 kpa
DPSN1 (P1)-10: 1500 kpa
การตอบสนอง 2ms, 20ms, 50ms, 100ms, 250ms, 500ms, 1000ms, 2500ms, 5000ms
Hysteresis 1ms, 2ms, 3ms, 4ms, 5ms, 6ms, 7ms, 8ms
ความคลาดเคลื่อน ±0.2% F.S. ±1 digit (อุณหภูมิ 25 ±3 °C)
การแสดงผล จอ LCD แสดงค่าที่อ่านได้ สองสี (แดง/เขียว)
ขนาดเกลียว เกลียวตัวผู้ออกหลัง 1/8", เกลียวตัวเมีย M5
หน่วยแสดงผล MPa, kPa, kgf/cm2, bar, psi, mmHg, cmHg
อุณหภูมิแวดล้อม 0 ถึง 50 °C, 35 ถึง 85% RH

Ordering code | AirTAC สวิทช์ความดัน, เพรสเชอร์สวิทซ์ รุ่น DPS series

Example : DPSN1B-01020T

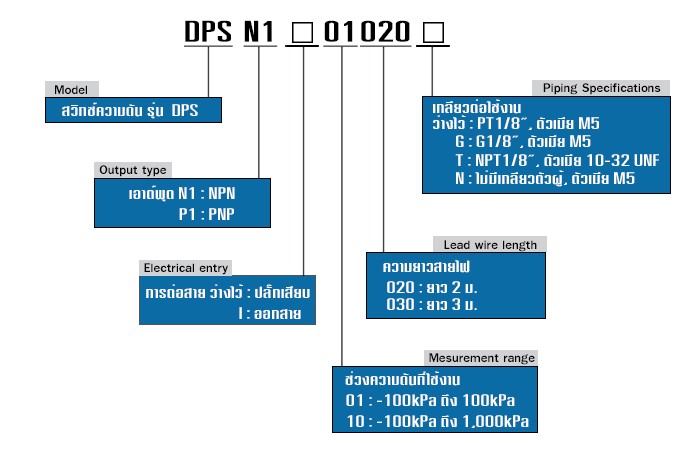

How to Select: DPS(1) N1(2) [ ](3) 01(4) 020(5) T(6)

(1) Model(2) Output type(3) Electrical entry(4) Measurement range(5) Lead wire length(6) Piping specifications
DPS: Digital display preesure N1: NPN
P1: PNP
Space: Plug-in connector
B: Pre-wired type [note]
01: -15~15 psi
10: -15~150 psi
020: Length 2m
030: Length 2m
050: Length 2m
T: Male thread NPT1/8, female thread: 10-32UNF

Inner structure | AirTAC สวิทช์ความดัน, เพรสเชอร์สวิทซ์ รุ่น DPS series

Terminal

Inner AirTAC สวิทช์ความดัน, เพรสเชอร์สวิทซ์ รุ่น DPS series

Grommet

Inner AirTAC สวิทช์ความดัน, เพรสเชอร์สวิทซ์ (Pressure Switch) รุ่น DPS series
Inner AirTAC สวิทช์ความดัน, เพรสเชอร์สวิทซ์ (Pressure Switch) รุ่น DPS series
NO.Item
A Value up button
B Setting button
C Value Down button
D Pressure display area
E Set pressure display area
F Output 1 indicator light
G Output 2 indicator light
H Power and signal connector
J Pressure input

Dimensions | AirTAC สวิทช์ความดัน, เพรสเชอร์สวิทซ์ รุ่น DPS series

Plug-in connector

Dimensions AirTAC สวิทช์ความดัน, เพรสเชอร์สวิทซ์ (Pressure Switch) รุ่น DPS series

Pre-wired type

Dimensions AirTAC สวิทช์ความดัน, เพรสเชอร์สวิทซ์ (Pressure Switch) รุ่น DPS series
